Cylindryczny downlight z opcją zawieszenia
Cylindryczną oprawę można dobrać z akcesoriami do montażu natynkowego albo wiszącego w biurze, salonie, supermarkecie czy na stacji. Przy zastępowaniu opraw GU10, E27 lub PL porównaj sposób mocowania, strumień i rozsył. Sama zmiana źródła na LED nie potwierdza, że nowy model zapewni oczekiwany efekt.

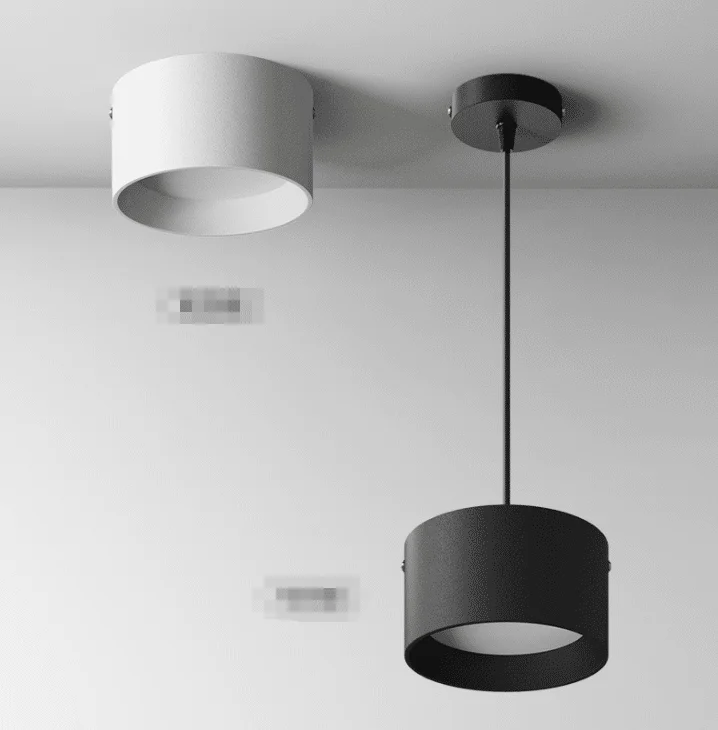

- Montaż: natynkowy lub wiszący
- Wykończenie: matowa biel lub matowa czerń

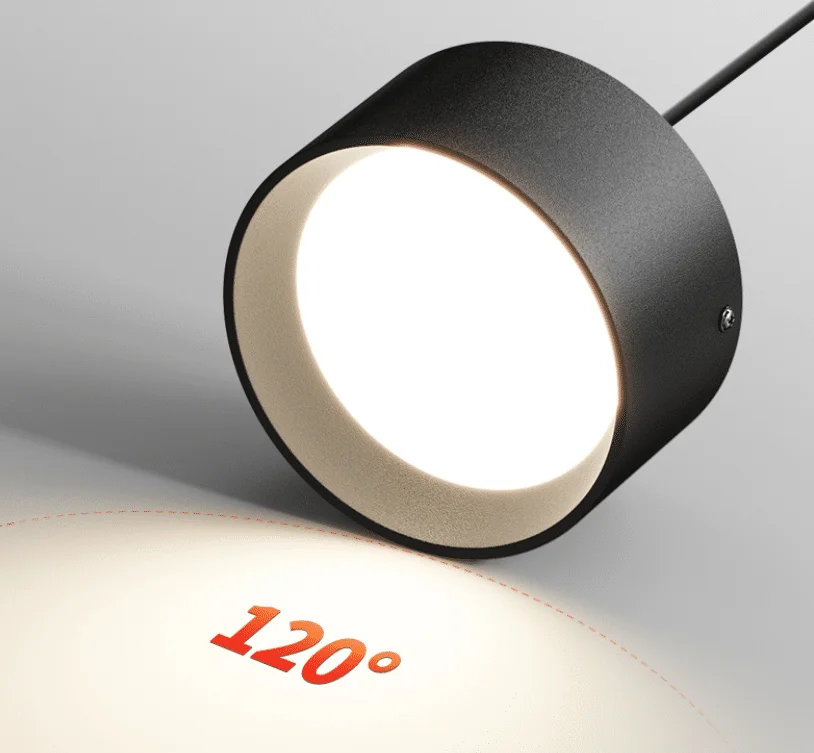

- Kąt rozsyłu: 120°
- Zasilacz LED: Eaglerise / DNF; brak migotania deklarowany w karcie, warunki do potwierdzenia
- Napięcie wejściowe: 220-240VAC 50/60Hz
- Całkowite zniekształcenia harmoniczne: <15%
- Stopień ochrony: IP20, od frontu IP44
- Materiały: korpus aluminiowy i klosz PC
- Diody LED: Epistar / Osram, CRI 90 i SDCM <5
- Temperatura barwowa: 3000K/4000K-4500K/6000K-6500K
- Współczynnik mocy PF: >0,5 lub 0,9
- Deklarowana trwałość: >50 000 godzin
- Gwarancja producenta: 3/5 lat
| Kod modelu | Moc | Wymiary | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|
| HOYUWO-FM-7WK | 7W±5% | Ø85*H75mm | 630-720lm | Poproś o kartę |
| HOYUWO-FM-10WK | 10W±5% | Ø99*H75mm | 900-1100lm | Poproś o kartę |
| HOYUWO-FM-15WK | 15W±5% | Ø120*H80mm | 1350-1500lm | Poproś o kartę |
| HOYUWO-FM-20WK | 20W±5% | Ø152*H90mm | 1850-2100lm | Poproś o kartę |
| HOYUWO-FM-30WK | 30W±5% | Ø168*H90mm | 2750-3200lm | Poproś o kartę |
- Zigbee / inteligentne sterowanie Wi-Fi przez zgodne urządzenia
- Opcjonalne ściemnianie: Triac / 0–10 V / DALI
- Opcjonalne zasilanie niskonapięciowe: 12 / 24 / 36 / 48 V DC
- Zestaw awaryjny: 2 W, deklarowane podtrzymanie 1,5 godziny
Co ustalić przed zamówieniem
Po wykończeniu sufitu zasilacz nadal musi być dostępny do wyjęcia i odłączenia. Oprócz wysokości obudowy sprawdzimy więc przestrzeń potrzebną na serwis i przewody.
Możesz rozważyć downlighty dużej mocy do magazynu, stacji, supermarketu i lotniska, jeśli fotometria oraz montaż odpowiadają wymaganiom projektu.
Wybierz sposób montażu przewidziany dla konkretnej wersji oprawy. Przy doborze optyki rozróżnij światło ogólne i akcent na wskazane przedmioty lub powierzchnie.
Do montażu natynkowego przygotujemy śruby odpowiednie dla sufitu; nie są dołączone. Przy odłączonym zasilaniu zamocujemy płytkę, wykonamy połączenia według instrukcji i osadzimy korpus na płytce.
Do zawieszenia dobierzemy zgodny zestaw. Linki połączymy z korpusem i uchwytem sufitowym zgodnie z kolejnością oraz mocowaniami określonymi w instrukcji.
Poniżej przedstawiono kolejność montażu.
Na podstawie rysunku modelu ustalimy miejsce mocowania i dostęp do zasilania. Montaż będzie zgodny z instrukcją oprawy i ograniczeniami konstrukcji sufitu.
Które wymiary potwierdzić przed zamówieniem?
Rysunek HOYUWO-FM-7WK podaje Ø85 × H75 mm. Porównamy gabaryty dostarczanej wersji z miejscem mocowania, nie zakładając identycznych wymiarów pozostałych modeli.
Jak dobrać optykę tego downlightu?
Dobierzemy optykę do odległości montażu i oświetlanej powierzchni. Wąska wiązka bardziej skupia światło, lecz ostateczny efekt sprawdzimy w obliczeniach oświetleniowych.
Czy w trybie awaryjnym oprawa świeci tak samo?
Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.
Jakie elementy są potrzebne do inteligentnego sterowania?
Ustalimy sposób sterowania i platformę użytkowania. Przed potwierdzeniem dostawy sprawdzimy zgodność modelu z planowaną bramką i zasilaczem.
Jaki system ściemniania zamówić?
Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
Tekst ilustracji w dostępnej formie

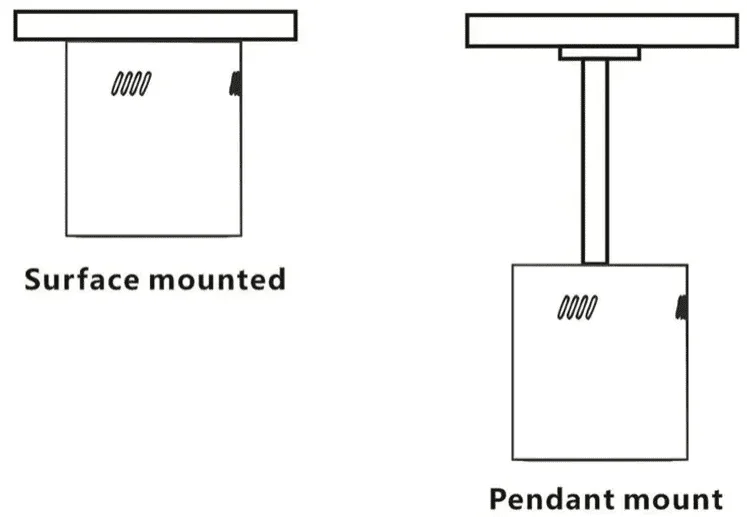

Ilustracja 1 · Montaż
- Montaż natynkowy
- Montaż wiszący
