Panele LED do sufitów w biurach i sklepach

Porównaj kompletne oprawy i ich dokumentację. W panelu z podświetleniem tylnym diody znajdują się za dyfuzorem; konstrukcja krawędziowa rozprowadza światło za pomocą prowadnicy. Sama budowa nie przesądza o jakości.

Cecha	Panel z podświetleniem krawędziowym	Panel z podświetleniem tylnym
Źródło LED	Wskazano SMD2835 o mocy 0,2 W na diodę	Sprawdź konkretny model
Rozsył światła	Przez płytę prowadzącą światło	Diody i soczewki za dyfuzorem
Podana grubość	8mm, 9mm, 10mm lub 12mm	30mm, 45mm lub 55mm
Materiały	Ramka, dyfuzor PS, prowadnica PMMA, odbłyśnik i osłona	Ramka, dyfuzor PS i podstawa; bez prowadnicy światła
Podana skuteczność świetlna	80-140lm/W	80-120lm/W
Montaż z komponentów (SKD)	Zawiera prowadnicę światła i odbłyśnik	Sprawdź mocowanie soczewek i dyfuzora
Koszt	Zależy od konfiguracji	Zależy od konfiguracji
Kontrola materiałów	Odporność prowadnicy światła na żółknięcie	Mocowanie soczewek

Opis i tekst ilustracji

• Wersja z podświetleniem tylnym
• Wersja z podświetleniem krawędziowym

Tabela opisuje różnice konstrukcyjne; nie oznacza automatycznej przewagi jakościowej jednej wersji.

Przed wyborem zapewnij miejsce na zasilacz i potwierdź dyfuzor, strumień oraz wersję. Jednakowy wymiar zewnętrzny może kryć inny rozsył światła.

Kompletna oprawa składa się z ramki, modułu świetlnego, optyki, tylnej osłony i zasilacza. Ustal z karty, czy jest krawędziowa, czy podświetlana od tyłu, i oceniaj złożony produkt.

Dopasowanie do sufitu wymaga sprawdzenia tolerancji, modułu konstrukcji i oparcia ramki. W ofercie powinny znaleźć się dokładne wymiary oraz wykończenie; koszt zależy od konfiguracji i zamówienia. Opisane ramki wykorzystują aluminium 6063, grubości 8–12 mm i wykończenia srebrne anodowane, białe lub czarne. Kolor nie określa klasy jakości. Sprawdź konkretny wariant i jego współpracę z podłożem.

Olśnienie oceniaj na podstawie fotometrii i geometrii pomieszczenia. Ani pojedynczy materiał, ani oznaczenie UGR<19 nie gwarantuje tego samego wyniku w każdym biurze. Obejrzyj działający panel pod kątem rozkładu światła, ciemnych pól i jakości wykończenia. W konstrukcji krawędziowej prowadnica i dyfuzor współpracują. W źródle wskazano prowadnice grawerowane laserowo, drukowane lub ze strukturą optyczną o grubościach 1,0, 1,2, 1,5, 2,0 i 3,0 mm oraz dyfuzory PS 1,0, 1,2 i 1,5 mm. Ustal materiał zamawianej wersji. Sama grubość nie stanowi rankingu jakości ani ceny; liczy się działanie gotowej oprawy.

Skuteczność diody nie jest skutecznością całej oprawy, która obejmuje także zasilacz i dyfuzor. Poproś o strumień, oddawanie barw i warunki termiczne gotowego zestawu. W rodzinie wymieniono Epistar, płytki aluminiowe z obwodem miedzianym oraz obudowy diod SMD2835, SMD4014 i SMD5630. Sprawdź wyposażenie modelu; nazwa producenta i typ obudowy nie zastępują pomiaru panelu.

Dla zmienionej optyki potwierdź nowe dane, zamiast zakładać identyczny strumień. W panelu krawędziowym folia odbijająca kieruje część światła ku wyjściu i musi być oceniana razem z prowadnicą oraz dyfuzorem.

Podczas montażu i serwisu stosuj instrukcję obudowy; nie adaptuj niepotwierdzonych zestawów. Z rysunku sprawdź sztywność, materiał, mocowania i miejsce na połączenia. W panelu podświetlanym od tyłu podstawa może być częścią korpusu. Dla cienkich wersji opisano osłony stalowe oraz aluminiowe na zamówienie.

Zapewnij dostęp do zasilacza, aby jego wymiana nie wymagała zbędnego naruszania sufitu lub panelu. Rozróżnij gwarancję, części zamienne i deklarowaną trwałość. Migotanie wymaga danych pomiarowych — brak widocznego efektu nie jest pomiarem. Potwierdź warunki podanych 50 000 godzin. Wśród opcji wymieniono DONE, LiFud, Meanwell, GS, Boke i Eaglerise; w dostawie zidentyfikuj dokładny model, napięcie wejściowe i sterowanie.

Przed zakupem porównaj próbkę wyposażoną jak zamówienie z kartą kompletnej oprawy.

Nazwa handlowa metalu lub tworzywa nie określa wszystkich właściwości mechanicznych, optycznych i cieplnych.

Sprawdź dostęp do złącza, ułożenie osłony względem optyki, wykończenie ramki i jej oparcie na suficie.

Na potrzeby serwisu zidentyfikuj zamienny zasilacz i warunki pracy uzasadniające deklarowaną trwałość.

Panele krawędziowe i podświetlane od tyłu porównuj przy tym samym rozmiarze i warunkach badań.

Z miejsca pracy sprawdź odbicia na używanych monitorach.

Porównanie strumienia wymaga pomiaru lub fotometrii całego panelu z dyfuzorem. Przepuszczalność tworzywa ani skuteczność diody nie zastępują tych danych.

Zacznij od rozmieszczenia stanowisk i sprawdzenia konstrukcji sufitu.

Na planie zaznacz zwieszenia lub oparcie, moduł sufitu i wolną przestrzeń nad oprawą.

Potwierdź dopasowanie na zwymiarowanym rysunku, nawet jeśli nazwa formatu odpowiada otworowi.

Sprawdź zasilacz, zestawy montażowe i późniejszy dostęp do nich.

Dla wykonania na zamówienie poproś o dokumentację finalnej oprawy, nie tylko wersji bazowej.

Przy przykładowej modernizacji biura w Polsce porównuj warianty przy niezmienionym ustawieniu biurek i ekranów.

Najpierw sprawdź wymiar zewnętrzny oraz otwór lub oparcie w suficie. Więcej watów nie gwarantuje dopasowania ani takiego samego rozsyłu. Rodzina opisuje wykonania 2 × 2 stopy do 60 W, okrągłe panele 2–10 cali o mocach 5, 7, 9, 12, 15, 18, 24 i 30 W oraz prostokąty 1200 × 300 mm 40 W i 1200 × 600 mm 60 W. Format handlowy 600 × 600 mm może mieć rzeczywiste 595 × 595 mm i 40 W; podano też 620 × 620 mm dla innego modułu sufitu. To przykładowe konfiguracje, a nie obowiązkowe zależności między producentami. Decyduje karta końcowego produktu.

W tabeli porównawczej oddziel moc, wymiary otworu i gabaryt zewnętrzny.

Dla sufitu modułowego sprawdź dokładny rysunek oparcia przed zamówieniem.

Zmodyfikowany panel wymaga końcowej karty; układ modułów i zasilacz mogą różnić się od standardu.

Na początku zestaw rozmieszczenie stanowisk z rzeczywistym układem sufitu.

Zapisz dostępny prześwit, moduł sufitu i mocowania dla oparcia lub zwieszenia.

Montaż powierz kompetentnemu instalatorowi, przy odłączonym zasilaniu i według instrukcji panelu oraz zestawu. Zwieszenie, zabudowę, montaż natynkowy lub klipsy wybierz tylko wtedy, gdy model dopuszcza dane akcesoria.

Przed zamknięciem sufitu sprawdź miejsce i dostęp do zasilacza oraz połączeń. W suficie modułowym potwierdź nośność i oparcie ramki; nazwa formatu nie zapewnia zgodności z każdym profilem.

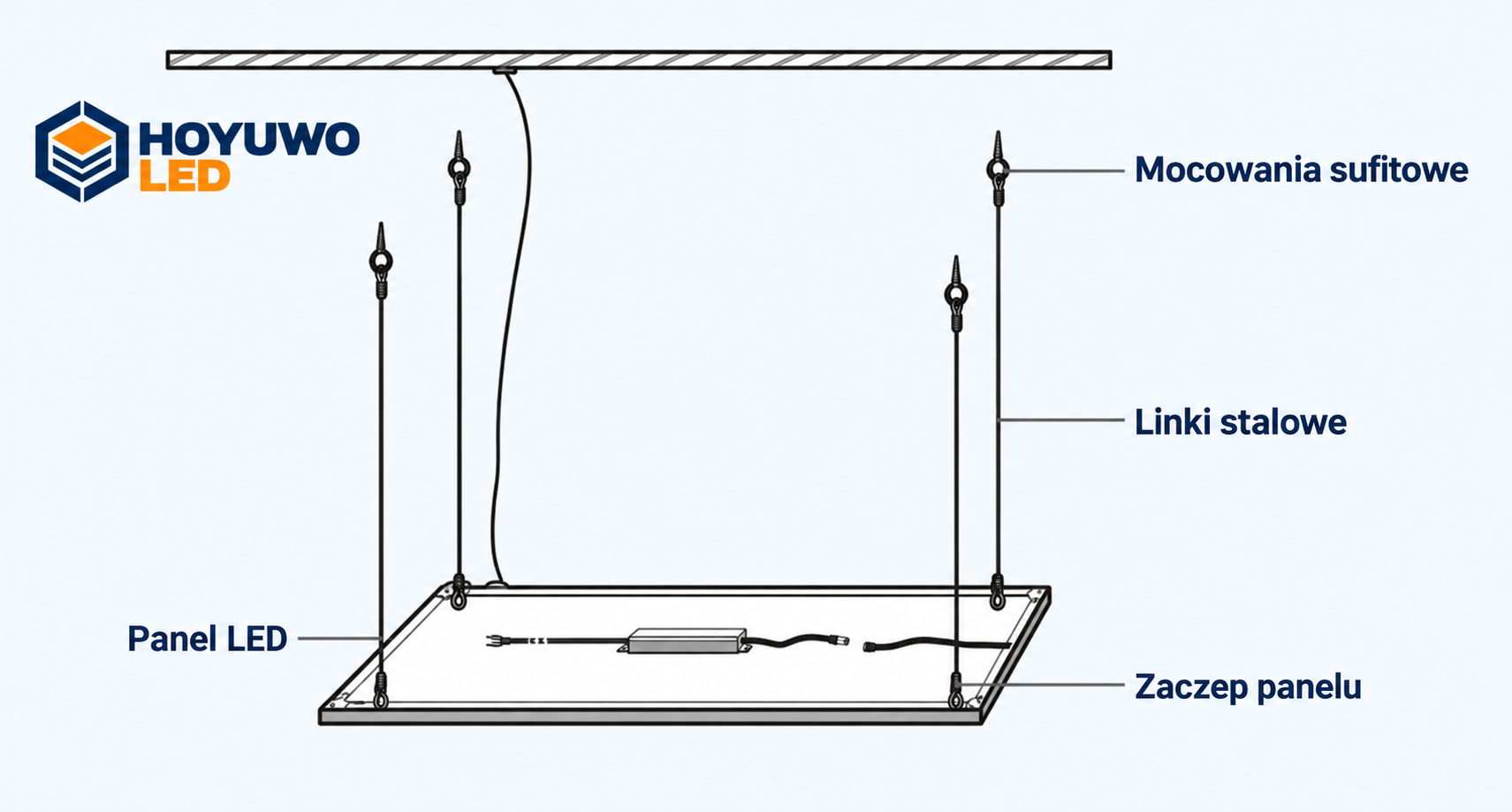

Długość zwieszenia i poziom ustaw w granicach kompatybilnego zestawu. Zidentyfikuj punkty mocowania na panelu i suficie. Rysunek linek przedstawia tylko konfigurację, którą trzeba porównać z instrukcją wybranego urządzenia.

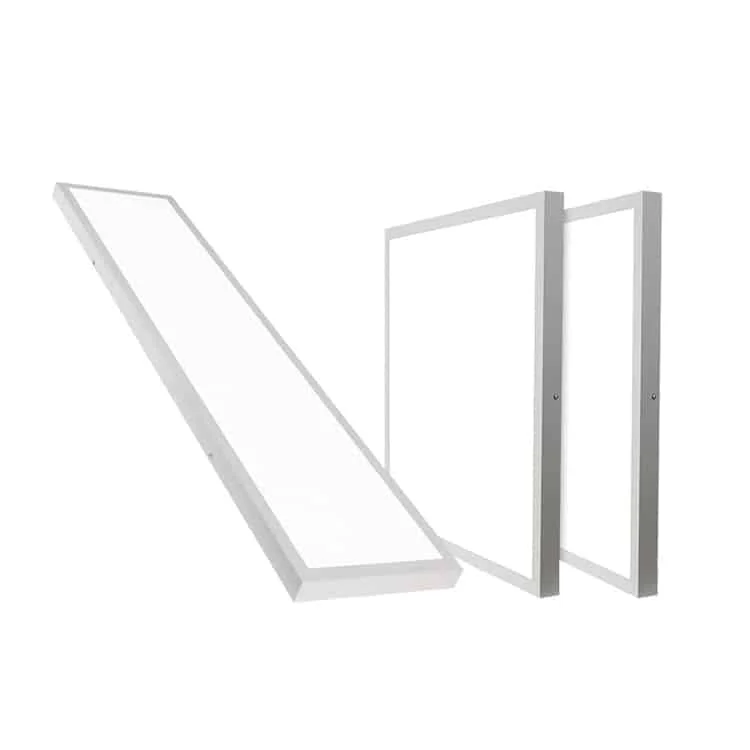

Przy montażu natynkowym najpierw potwierdź przestrzeń zasilacza, ochronę i dostęp do połączenia. Następnie sprawdź ramę i sposób złożenia. Ilustracja wsuwania panelu pomaga zrozumieć układ, ale nie zastępuje kolejności prac podanej przez producenta.

Zachowaj instrukcję panelu i zestawu do przyszłych wymian. Nie uznawaj innego mocowania za zgodne tylko dlatego, że mieści się w obudowie. Zmiana sposobu montażu wymaga odpowiednich akcesoriów i procedury. Dla klipsów sprawdź otwór, grubość sufitu i punkty zaczepienia.

Opis i tekst ilustracji

• panel świetlny
• mocowania w suficie
• linki stalowe
• ZACZEP na panelu

Opis i tekst ilustracji

• Etap 2 schematu: przy odłączonym zasilaniu podłącz zasilacz i umieść panel LED zgodnie z instrukcją.

Przed montażem sprawdź nośność podłoża, konstrukcję sufitu i zgodność zestawu z wybranym panelem.

Nominalny rozmiar z katalogu nie wystarcza do potwierdzenia oparcia na konstrukcji.

Przewidź dostępne miejsce dla zasilacza i połączeń.

Temperatura barwowa opisuje wygląd białego światła w kelwinach. Nie jest automatyczną regułą dla domu, warsztatu czy biura ani samodzielnym dowodem wpływu na nastrój, uwagę lub bezpieczeństwo. W rodzinie opisano chłodną biel 6000–6500 K, neutralną 4000–4500 K i ciepłą 3000–3200 K. Przed zamówieniem potwierdź dostępność dla dokładnej wersji.

Z miejsc użytkowania sprawdź odbicia na monitorach i błyszczących powierzchniach; zmiana kelwinów może ich nie usunąć. Oceniaj też natężenie, równomierność i olśnienie. Z próbką obejrzyj meble, ściany oraz przedmioty przy pozostałym oświetleniu. W ten sposób dopasujesz barwę do materiałów i czynności.

Zachowaj pełną konfigurację zamówienia na potrzeby wymiany. Dla sąsiadujących paneli i rozbudowy zapytaj o tolerancję barwy — jednakowe kelwiny nie gwarantują identycznego wyglądu. Rozróżnij również temperaturę barwową i wskaźnik oddawania barw.

W dokumentacji odbiorowej zapisz komponenty i ustawienia początkowe. Uzgodnij, które parametry zmienia użytkownik, a które pozostają ustalone przy uruchomieniu. Sprawdź sterownik, zasilacz i sposób regulacji; przełącznik wyboru barwy różni się od płynnego sterowania temperaturą barwową.

Porównuj oferty w tych samych warunkach. Wynik próbki nie przenosi się automatycznie na inną konfigurację. Gdy wymagają tego obliczenia, poproś o fotometrię wybranej optyki i barwy; skoordynuj je z mocowaniem oraz serwisem.

Dopasuj barwę do wykończenia wnętrza i światła innych opraw.

Dla opraw ustawionych obok siebie ustal tolerancję barwy. Sama nominalna temperatura nie zapewnia zgodności wizualnej produktów.

Do oceny olśnienia potrzebujesz fotometrii i założeń obliczeniowych dla rzeczywistych stanowisk oraz geometrii. Oznaczenie produktu nie zastępuje projektu pomieszczenia.

Porównaj temperaturę badania i kryterium utrzymania strumienia, oddzielając je od gwarancji handlowej. Wtedy każdą deklarację przypiszesz do konfiguracji, której dotyczy.
