Panel rastrowy z doborem modułów świetlnych

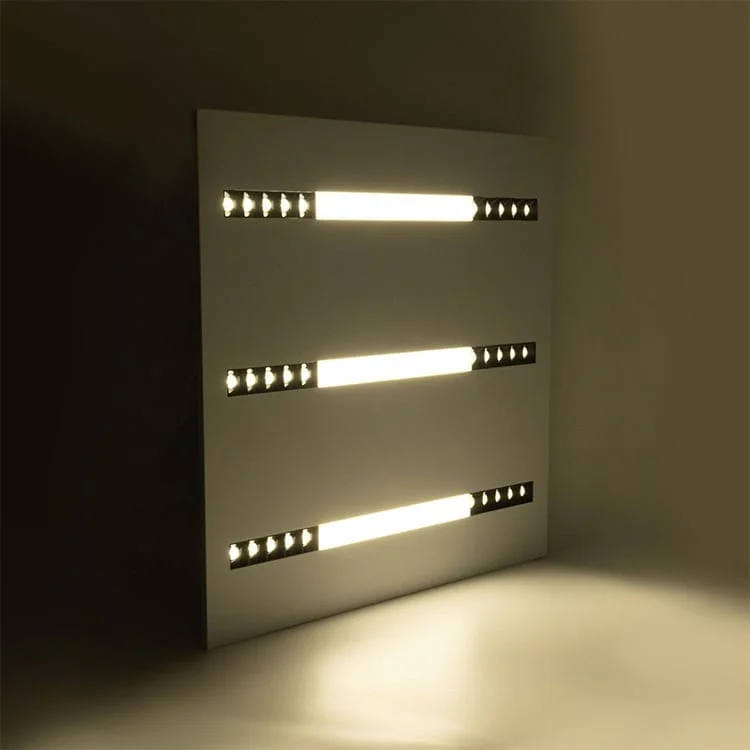

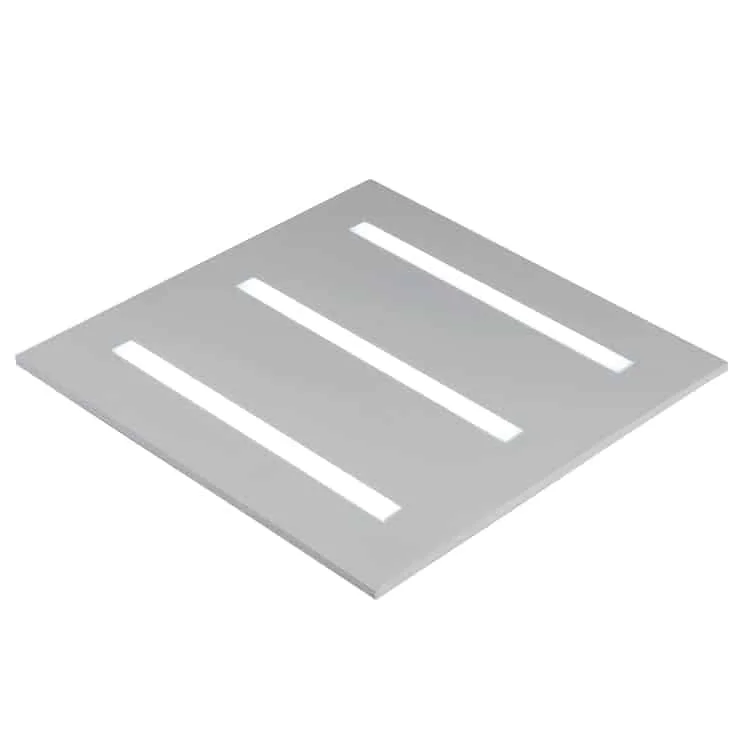

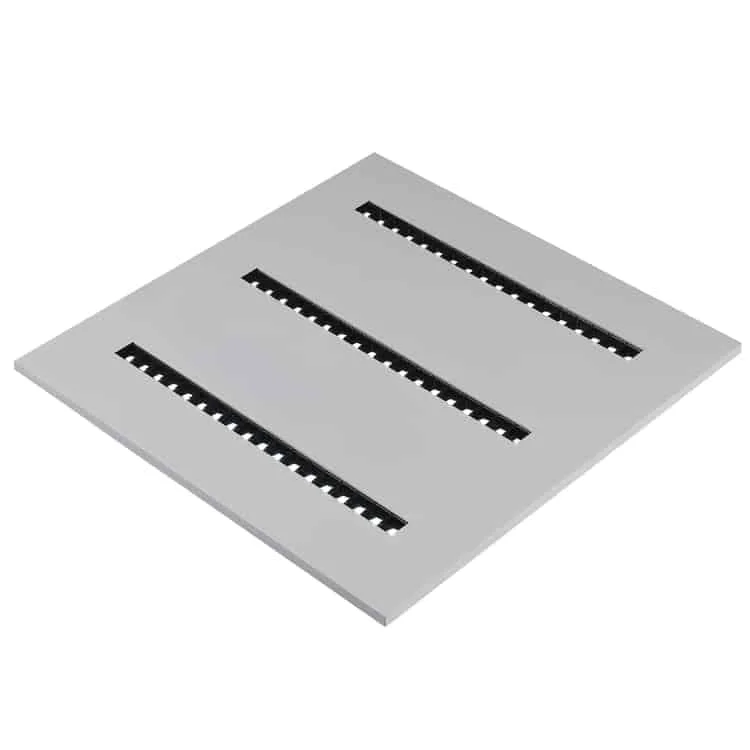

Przy wymianie oprawy z rurami T8 porównaj sposób podparcia, wymiary, strumień i fotometrię nowego panelu. Moduły liniowe z rozproszonym światłem można zestawić z modułami akcentującymi z rastrem lub wybrać tylko jeden typ. Standardowym rozwiązaniem jest montaż wpuszczany w suficie modułowym; montaż natynkowy wymaga potwierdzenia odpowiedniego zestawu. Tabela podaje 110/220–240 V AC, a sekcja zasilacza 220–265 V AC; napięcie konkretnej konfiguracji wymaga potwierdzenia. Współczynnik mocy w wierszu 60 W ma nieprawidłowy zapis i nie powinien służyć do doboru bez korekty producenta.

  • Oznaczenie zamówieniowe: seria HOYUWO-PL6060-H
  • Wymiary: 595 × 595 × 25 mm
  • Moc: 40 W
  • Wykończenie: matowa biel standardowo, matowa czerń opcjonalnie
  • Deklarowany brak migotania: tak
  • Sterowanie: włącz/wyłącz; opcjonalnie ściemnianie TRIAC, 0–10 V lub DALI
  • Kąt rozsyłu: 24° / 120°
  • Minimalne zamówienie: 50 sztuk
  • Temperatura pracy: −25 do +55°C
  • Deklarowana trwałość: 50 000 godzin
  • Gwarancja: 3/5 lat
  • Deklarowana zgodność: CE i RoHS
  • Płatność: PayPal lub przelew bankowy
  • Pochodzenie: wyprodukowano w Chinach

Przygotujemy zapytanie określające liczbę opraw i dokładną konfigurację potrzebną w projekcie.

POPROŚ O WYCENĘ
Model do zamówieniaMocWymiaryStrumień świetlnyWskaźnik oddawania barw (Ra)współczynnik mocyUGRTemperatura barwowaNapięcie wejścioweKarta techniczna
HOYUWO-PL6060-40WH40W±5%595*595*25mm3800-4100lm>80>0.9<193000K4000K6500K110/220-240VAC 50/60HzPoproś o kartę
HOYUWO-PL6060-48WH-A48W±5%595*595*25mm4800-5200lm>80>0.9<193000K4000K6500K110/220-240VAC 50/60HzPoproś o kartę
HOYUWO-PL6060-60WH-A60W±5%595*595*25mm6000-6600lm>80Do potwierdzenia dla modelu<193000K4000K6500K110/220-240VAC 50/60HzPoproś o kartę

Materiały i wykończenie

  • Korpus i radiator: metalowa podstawa o grubości 2,5–3 mm; standardowo matowa biel, opcjonalnie matowa czerń.
  • Dyfuzor / osłona: polistyren PS.
  • Soczewka: optyka odporna na wysoką temperaturę, zapewniająca równomierny rozsył

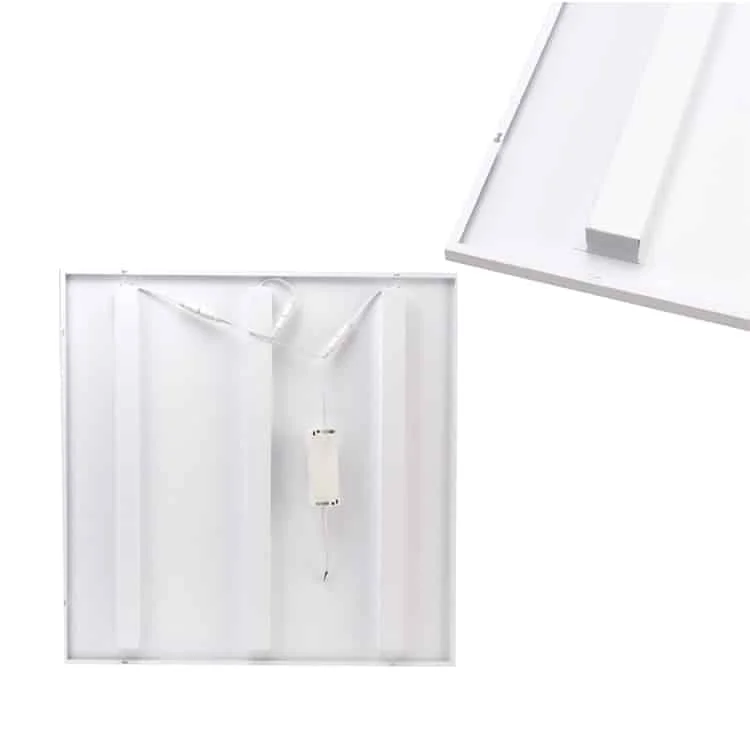

Układ sterowania / zasilacz LED

  • Marka: LiFud / Eaglerise / OSRAM / PHILIPS
  • Napięcie wejściowe: 220–265 V AC, 50/60 Hz
  • Współczynnik mocy: >0,9
  • Sprawność: >88%
  • Ochrona przeciwprzepięciowa: 1–2 kV
  • Rodzaj: włącz/wyłącz
  • Deklarowana trwałość: >50000 h
  • Stopień ochrony: IP20
  • Źródłowy opis wymienia dokumentację i oznaczenia CE, ENEC, TUV oraz CB. Przed zamówieniem trzeba ustalić konkretny model i uzyskać dokumenty potwierdzające ich zakres. Lista nie stanowi potwierdzenia nowej, zweryfikowanej certyfikacji HOYUWO LED.
  • Gwarancja: 2 / 3 / 5 lat

Dane optyczne

  • Diody LED: SMD2835
  • Wskaźnik oddawania barw: >80
  • Skuteczność świetlna: 100 lm/W
  • SDCM：<5
  • Temperatura barwowa: 3000/4000/6500 K
  • Ściemnianie TRIAC / 0–10 V / DALI
  • Zestaw awaryjny: 30% mocy i podtrzymanie 1, 2 lub 3 godziny, zależnie od wersji.
  • Wersja natynkowa

Co ustalić przed zamówieniem

Do oceny podanej trwałości poprosimy o temperaturę testu i kryterium utrzymania strumienia.

W planie serwisowym sprawdzimy dostępność zapasowego zasilacza i możliwość wyjęcia go z przestrzeni nad sufitem podwieszanym.

  • Standardowa wersja wpuszczana jest układana w odpowiedniej konstrukcji sufitu modułowego.
  • Dostępne jest zwieszanie, lecz stalowe linki trzeba zamówić oddzielnie.

Sprawdzimy zgodność konstrukcji sufitu z oparciem, zawieszeniem lub ramą natynkową modelu. Zostawimy miejsce na zasilacz i jego późniejszy serwis.

Tę konfigurację można rozważyć w projekcie oświetlenia biur, sal spotkań, supermarketów, szkół i szpitali.

Do sal lekcyjnych, biur i sklepów dobierzemy panel do modułu sufitu. Rozsył i olśnienie na stanowiskach pozwolą ocenić światło ogólne.

Które wymiary potwierdzić przed zamówieniem?

Porównamy konstrukcję sufitu z rysunkiem modelu HOYUWO-PL6060-40WH, na którym podano 595 × 595 × 25 mm. Zweryfikujemy wymiary dostarczanej wersji; nie będziemy przypisywać ich wszystkim wariantom rodziny.

Jak potwierdzić zgodność z sufitem podwieszanym?

Porównamy zewnętrzne wymiary panelu z rusztem i powierzchnią podparcia. Określimy ramę oraz akcesoria, które mają wejść do dostawy dla wybranego montażu.

Czy w trybie awaryjnym oprawa świeci tak samo?

Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.

Jaki system ściemniania zamówić?

Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
