Wall washer LED: dobór optyki, odległości i sterowania

Próbę na docelowej ścianie wykonamy przed zamocowaniem całego zestawu. Fugi, wypukłości i odbijające powierzchnie mogą ujawnić efekt niewidoczny na zdjęciu katalogowym. Zaczniemy od płaszczyzny i punktów obserwacji. Długość oprawy, optyka oraz odsunięcie od muru wyznaczą proporcje między równomiernością a podkreśleniem faktury. Zasilanie i sterowanie dobierzemy do tak określonego zadania.

W karcie sprawdź rzeczywistą kombinację parametrów i fotometrię. Przykłady obejmują kąty około 20°, 50° lub 120°, zasięg 5–20 m, moce 9, 12, 18, 24 i 36 W oraz długości 300, 500, 600, 900, 1000, 1200 i 1500 mm. Z innymi naświetlaczami LED nie porównuj urządzenia wyłącznie według tej listy. Emitery mogą być ustawione w rzędach na wspólnym radiatorze. Część modeli korzysta z LED 1 W i soczewek PMMA.

Dane do porównania w karcie technicznej

Zasięg 5–20 m jest orientacyjnym opisem przywołanych modeli. Dla swojej ściany powiąż odległość ze strumieniem, optyką i wymaganym natężeniem.

Porównując optykę, uwzględnij przytoczony zakres kątów 6–90°.

Dla przesłony optycznej poprosimy o rzeczywistą przepuszczalność i odporność materiału na zewnątrz. Błędnego zapisu „98–98%” nie uznamy za parametr. Potrzebna jest wartość przypisana do konkretnej wersji.

Długości, szerokości i wysokości nie można dowolnie wybierać bez potwierdzenia dostępności. W rodzinie liniowych wall washerów znajdziesz przykłady 300, 500, 600, 1000, 1200 i 1500 mm, w tym format metrowy. Sprawdź materiał oraz przekrój modelu. Aluminium często osłania części i odprowadza ciepło, lecz wynik zależy od całej konstrukcji.

Sprawdzimy stopień ochrony IP przy ocenie ochrony. Montaż, przepusty i złącza muszą zachować zadeklarowany stopień. IP67 nie oznacza stałej wodoszczelności ani nieograniczonej odporności na starzenie. Zanurzenie czasowe ma określone warunki badania i różni się od próby wodnej dla IP65.

Przed integracją odczytamy mapę 3, 4 lub 20 kanałów konkretnej wersji. Możliwe są programy wewnętrzne, układ master–slave lub DMX, także przez zgodny interfejs bezprzewodowy. Liczba kanałów powinna odpowiadać obsługiwanym funkcjom.

Dla wersji 24, 12 albo 36 V DC dobierz zasilacz o zgodnym wyjściu i mocy. Odróżnij ją od oprawy z wejściem AC. Nazwy 220 V AC i 110 V AC wymagają sprawdzenia rzeczywistego zakresu; same nie potwierdzają zgodności z instalacją w Polsce.

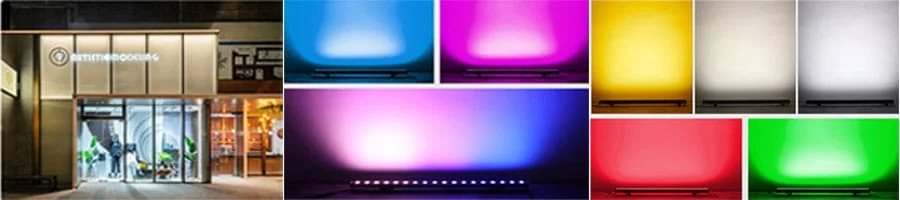

Do sceny można dobrać biel albo dostępne kolory, np. czerwony, żółty, zielony, niebieski i fioletowy. Dla zmiennych barw uwzględnij sterowanie obsługujące tę funkcję.

Pod odsyłaczem Zewnętrzna oprawa wall washer znajdziesz kolejny model do porównania. W smukłym profilu oceń mocowanie, połączenia, obsługę i chłodzenie. Mała grubość może ułatwiać integrację, ale nie zastępuje tych sprawdzeń.

Czym jest zewnętrzny wall washer LED?

Wydłużony korpus wall washera nie jest tym samym co elastyczna taśma. Optyką i odległością można szukać jednolitej płaszczyzny albo wyraźniejszej faktury. Ta rodzina oświetla powierzchnie i akcentuje architekturę, dlatego bywa rozważana w projektach oświetlenia terenów zewnętrznych.

Liniowy układ rozmieszcza optykę i emitery wzdłuż profilu. Chłodzenie oceniaj według konstrukcji oraz montażu. Sam format nie oznacza lepszego odprowadzania ciepła niż w każdym naświetlaczu.

Zastosowania

Oprawy można rozważyć do elewacji, placów i innych powierzchni architektonicznych. Zasięg oraz odporność porównaj dla konkretnego modelu. Przy bieli i kolorze uwzględnij punkty obserwacji i światło wychodzące poza cel.

Możliwości sterowania

Dla zmiany barw i sekwencji sprawdzimy funkcje oraz połączenia wersji DMX. Model z zapisanymi programami odróżnimy od urządzenia odbierającego polecenia sterownika. Nie muszą mieć takich samych możliwości.

Najpierw określimy efekt i integrację z projektem. Następnie sprawdzimy, czy wersja ma do sześciu programów wewnętrznych, czy wymaga sterownika. Zmiana kolorów i konkretny protokół nie występują w każdym wall washerze.

Dla zmiennej barwy zapisz funkcję kanałów i grupy opraw wspólnej sceny. Określ mapę oraz potrzebne interfejsy. Skoordynowanie tych danych z zasilaniem i trasą sygnału ograniczy problemy zgodności podczas uruchomienia.

Przygotowanie montażu

Więcej informacji zawiera porównanie wall washerów 12 V i 24 V DC. Pasujący mechanicznie łącznik nie musi być zgodny elektrycznie. Wykonawca dobiera zabezpieczenia, przekroje, dopuszczalny spadek napięcia i ochronę połączeń. O prawidłowym podłączeniu decydują oznakowanie i schemat. Wersję z zasilaniem wbudowanym odróżnimy od niskonapięciowej z zasilaczem zewnętrznym.

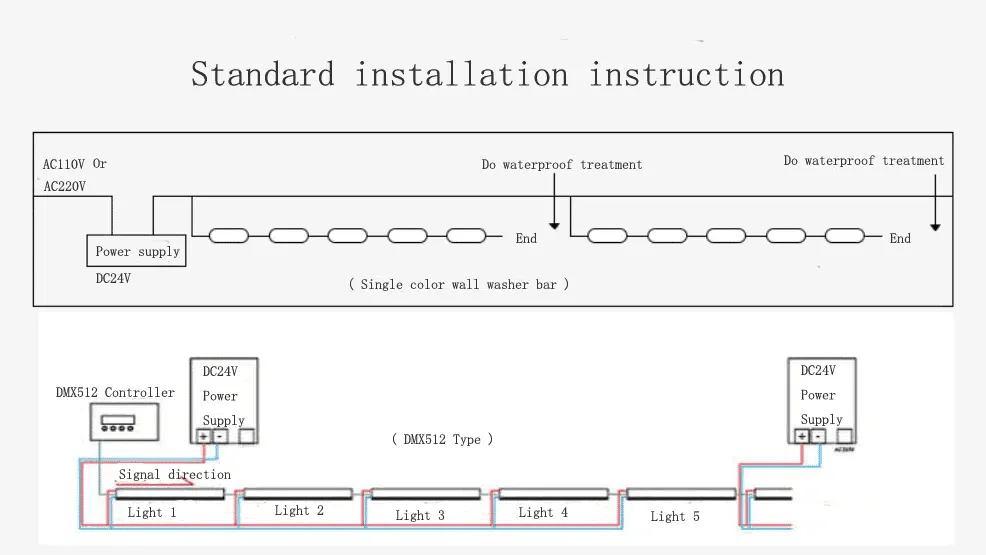

Przykładowe połączenieZasilaczUszczelnienieUszczelnienieKoniecKoniecListwa jednobarwnaSterownik DMX512Kierunek sygnałuTyp DMX512ZasilaczZasilaczAC110V /
AC220VLED 1LED 2LED 3LED 4LED 5

Pozycję oprawy powiąż z odsunięciem, wysokością i optyką. Podane w źródle stopy przeliczamy orientacyjnie na metry. Odległość zatwierdź próbą albo obliczeniem dla zamierzonego efektu.

Kąt rozsyłu światła	Odległość wall washera od ściany	Przykładowy efekt
Wąska wiązka 10–30°	Około 0,30–0,91 m (1–3 stopy)	Bardziej skupiony, miejscowy efekt na ścianie
Średnia wiązka 30–60°	Około 0,91–1,83 m (3–6 stóp)	Możliwość zrównoważenia pokrycia i intensywności
Szeroka wiązka powyżej 60°	Około 1,83 m lub dalej (6 stóp i więcej)	Rozwiązanie do analizy szerszego, równomiernego pokrycia ściany

Sprawdź styk wiązek sąsiednich opraw

Próba jednej sztuki nie pokazuje połączenia wiązek. Oceń także sąsiednie urządzenia na docelowym wykończeniu, obserwując fugi i pasy. Rozstaw oraz kierunek dopasuj z pomocą fotometrii, aby powtarzany układ nie tworzył jaśniejszych stref.

Zachowaj dostęp do adresowania i wymiany sterownika

Przed zamknięciem zabudowy ustalimy, jak odczytać oznaczenie oprawy i przywrócić jej ustawienia po serwisie. Dla wersji sterowanej zapiszemy adresy, mapę kanałów i kolejność urządzeń w scenie. Dokumentacja powinna pozwalać wymienić element bez ponownego programowania całej elewacji metodą prób.

Obejrzyj zakończenie linii przy narożniku

Oprócz środka ściany sprawdzimy końce szeregu, wnęki i narożniki. Rozsył sprawdzający się na płaskim odcinku może tworzyć tam jasną plamę lub niezamierzony cień. Takie fragmenty uwzględnimy w próbie, aby dopasować kierunek i rozstaw przed wykonaniem wszystkich mocowań.

Dostawcy przekażemy wysokość, długość, wykończenie i oczekiwany efekt ściany. Razem ocenimy oprawę, zasilacz oraz połączenia i ustalimy biel stałą albo barwy zmienne. Symulacja i próba pozwolą zatwierdzić kierunek oraz rozstaw. Zachowamy konfigurację i dostęp do złączy na potrzeby konserwacji.
