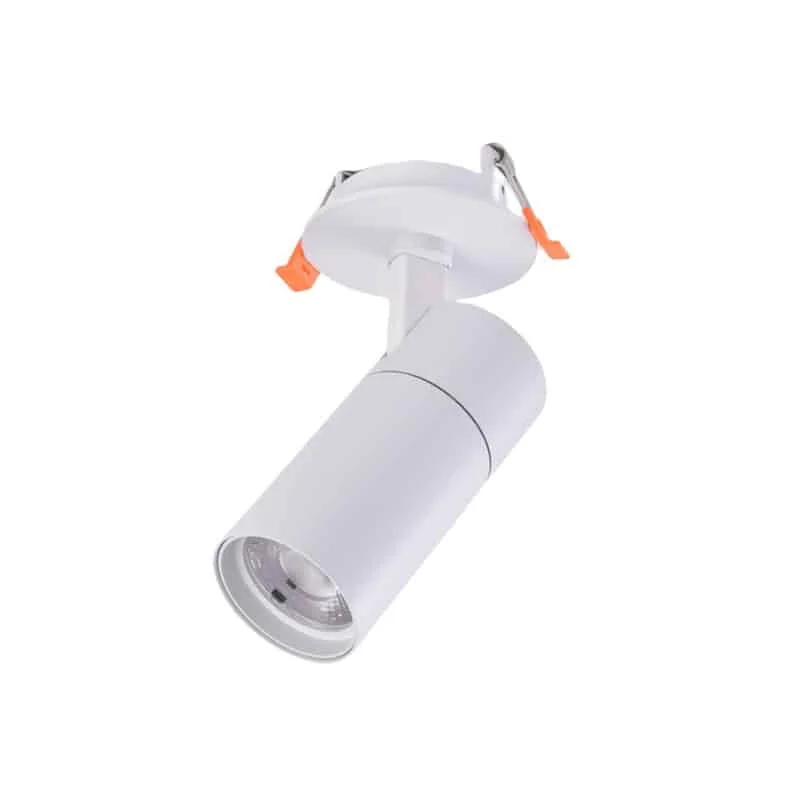

Regulowany reflektor wpuszczany z obrotem 350°
Ten reflektor w matowej bieli lub czerni pozwala skierować światło z sufitu na wybrany punkt. Głowicę można odchylić w pionie o 90° i obrócić o 350°. W biurze, muzeum, hotelu czy salonie sprawdź efekt przy rzeczywistej wysokości montażu. Oceń też, czy źródło światła będzie widoczne z miejsc siedzących i ciągów komunikacyjnych.
- Materiały: obudowa z odlewanego ciśnieniowo aluminium i soczewka
- Wykończenie: matowa czerń, matowa biel
- Kąt rozsyłu światła: 15°/24°/36°
- Deklarowany brak migotania: tak
- Napięcie wejściowe: 220-240VAC 50/60Hz
- Współczynnik mocy: standardowo 0,5; opcja >0,9
- Całkowite zniekształcenia harmoniczne: <15%
- Ochrona przeciwprzepięciowa: opcje 1 kV i 2,5 kV
- Stopień ochrony: IP20, do wnętrz
- Wskaźnik oddawania barw: >90
- SDCM: <5 lub 3
- Temperatura barwowa: 2700–3000 K / 4000–4500 K / 5500–6000 K
- Gwarancja: 3/5 lat
- Deklarowana zgodność: CE i RoHS
| Kod modelu | Moc | Wymiary | Wymiary otworu montażowego | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-7 | 7W±5% | Φ50*L100mm | Φ75mm | 600-700lm | Poproś o kartę |
| HOYUWO-DL-10WG-7 | 10W±5% | Φ50*L100mm | Φ75mm | 900-1000lm | Poproś o kartę |
| HOYUWO-DL-15WG-7 | 15W±5% | Φ60*L135mm | Φ75mm | 1300-1500lm | Poproś o kartę |
| HOYUWO-DL-20WG-7 | 20W±5% | Φ60*L135mm | Φ75mm | 1800-2000lm | Poproś o kartę |
| HOYUWO-DL-30WG-7 | 30W±5% | Φ80*L150mm | Φ75mm | 2700-3000lm | Poproś o kartę |
| HOYUWO-DL-35WG-7 | 35W±5% | Φ80*L170mm | Φ75mm | 3300-3500lm | Poproś o kartę |
- Ściemnianie: opcje Triac / 0–10 V / DALI
- Zestaw awaryjny
Co ustalić przed zamówieniem
Pozostawimy przestrzeń umożliwiającą dostęp do zasilacza i jego wymianę także po zamknięciu sufitu.
Zależnie od dopuszczonego montażu i wybranej optyki model można rozważyć do światła ogólnego we wnętrzu lub do zaakcentowania wybranej strefy.
Otwór montażowy przygotujemy zgodnie z poniższym rysunkiem właściwego wariantu.
Przed montażem porównamy rysunek techniczny z punktami mocowania i schematem elektrycznym. Instalację wykonamy bez napięcia, zgodnie z procedurą przewidzianą dla dostarczonej oprawy.
Co sprawdzić podczas regulacji kierunku?
Sprawdzimy dopuszczalny ruch i zakres regulacji. Z miejsc użytkowania ocenimy również, czy źródło nie pozostaje bezpośrednio widoczne.
Które wymiary należy potwierdzić?
Na podstawie rysunku porównamy wymiary modelu, otwór i mocowania, pozostawiając również przestrzeń dla zasilacza.
Jak dobiera się optykę?
W obliczeniach oddzielimy oświetlenie ogólne od akcentowego i ocenimy kąt wiązki z rzeczywistego miejsca montażu.
Tekst ilustracji w dostępnej formie
Ilustracja 1 · Montaż
- 1. Wykonaj otwór o średnicy 70–75 mm, jeśli odpowiada wybranemu wariantowi.
- 2. Po odłączeniu zasilania podłącz zasilacz LED do napięcia 110 lub 220 V wyłącznie zgodnie z jego tabliczką znamionową.
- 3. Unieś sprężyny mocujące i wsuń oprawę do otworu.
- 4. Sprawdź stabilność osadzenia przed zakończeniem montażu.
