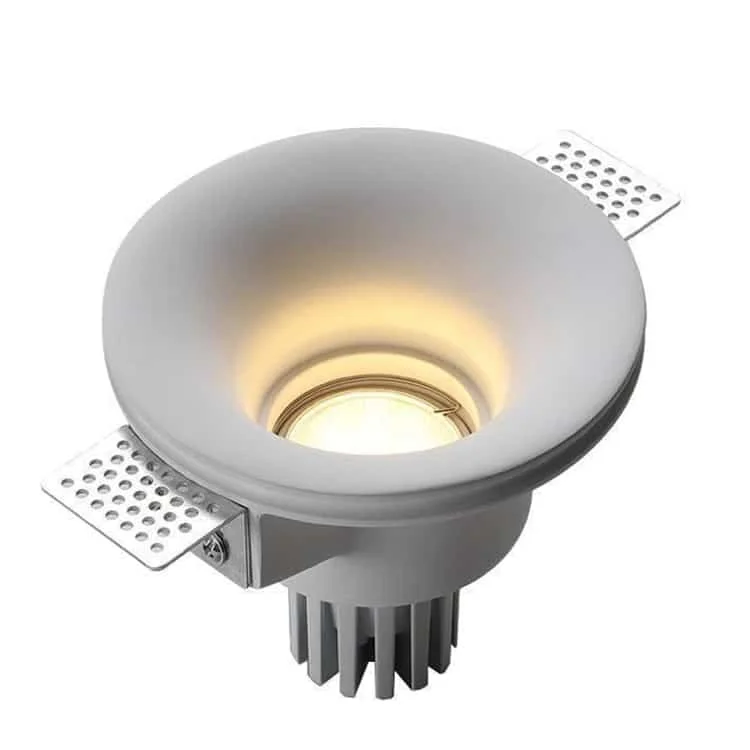

Downlight z pierścieniem gipsowym i wyjmowanym modułem
Głęboki reflektor ogranicza bezpośredni widok diody w mieszkaniu lub sklepie. Moduł można później wyjąć, postępując zgodnie z instrukcją modelu. Konstrukcja łączy aluminiowy radiator z elementem do zabudowy bez widocznego metalowego brzegu. Dla tego downlightu wybierz okrągły lub kwadratowy pierścień gipsowy.
- Montaż: bezramkowy w suficie
- UGR: <19, ograniczenie olśnienia
- Sterowanie: włącz/wyłącz, wersja ściemniana na zapytanie
- Napięcie wejściowe: 110/220–265 V AC, 50/60 Hz
- Współczynnik mocy: >0,5 lub >0,9
- Kąt rozsyłu światła: 15°/24°/36°
- Diody LED: Bridgelux / Osram COB, SDCM <5; deklarowane odniesienie LM-80 do sprawdzenia
- Temperatura barwowa: 3000K/4000K/6000K
- Stopień ochrony: IP20, do wnętrz
- Radiator: aluminium
- Wykończenie: biały mat
- Deklarowana trwałość: >50000 h
- Gwarancja producenta: 3/5 lat
- Kształt: okrągły lub kwadratowy
| Zdjęcia | Kod modelu | Moc | Wymiary otworu montażowego | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|---|
 | HOYUWO-DL-7WF-R | 7W±5% | Φ105mm | 650-770lm | Poproś o kartę |
| HOYUWO-DL-10WF-R | 10W±5% | Φ105mm | 850-1000lm | Poproś o kartę | |
| HOYUWO-DL-15WF-R | 15W±5% | Φ105mm | 1200-1300lm | Poproś o kartę |
 | HOYUWO-DL-7WF-S | 7W±5% | L105*W107mm | 630-770lm | Poproś o kartę |
| HOYUWO-DL-10WF-S | 10W±5% | L105*W107mm | 850-1000lm | Poproś o kartę | |
| HOYUWO-DL-15WF-S | 15W±5% | L105*W107mm | 1200-1300lm | Poproś o kartę |
- Ściemnianie TRIAC, 0/1–10 V i DALI DT6 / DT8; opcjonalna regulacja bieli
- Akumulator rezerwowy do pracy awaryjnej
Co ustalić przed zamówieniem
Po wykończeniu sufitu zasilacz nadal musi być dostępny do wyjęcia i odłączenia. Oprócz wysokości obudowy sprawdzimy więc przestrzeń potrzebną na serwis i przewody.
Do oceny rozsyłu i olśnienia poprosimy o plik fotometryczny konkretnego połączenia wykończenia z optyką.
Wybierz sposób montażu przewidziany dla konkretnej wersji oprawy. Przy doborze optyki rozróżnij światło ogólne i akcent na wskazane przedmioty lub powierzchnie.
Sprawdzimy wersję dopuszczoną do sufitu o grubości 1–35 mm. Otwór wykonamy według dokładnych wymiarów rysunku, a sposób zespolenia pierścienia z wykończeniem ustalimy przed montażem.
Zapoznaj się z procedurą osadzenia downlightu w wykończeniu gipsowym.
Na podstawie rysunku modelu ustalimy miejsce mocowania i dostęp do zasilania. Montaż będzie zgodny z instrukcją oprawy i ograniczeniami konstrukcji sufitu.
Co sprawdzić przed wykończeniem sufitu z oprawą bezramkową?
Sprawdzimy grubość podłoża, średnicę lub kształt otworu i sposób integracji przewidziany dla tego modelu. Te ustalenia trzeba zakończyć przed ostatnią warstwą wykończenia.
Które wymiary potwierdzić przed zamówieniem?
Dopasowanie sprawdzimy na rysunku wariantu z tabeli, gdzie podano Ø105 mm. Zweryfikujemy dostarczany model, bez przenoszenia wymiaru na całą rodzinę.
Jak dobrać optykę tego downlightu?
Dobierzemy optykę do odległości montażu i oświetlanej powierzchni. Wąska wiązka bardziej skupia światło, lecz ostateczny efekt sprawdzimy w obliczeniach oświetleniowych.
Czy w trybie awaryjnym oprawa świeci tak samo?
Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.
Jaki system ściemniania zamówić?
Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
Tekst ilustracji w dostępnej formie
Ilustracja 1 · Dane techniczne
- wyjmowany moduł
- Dostęp do montażu i wymiany modułu
