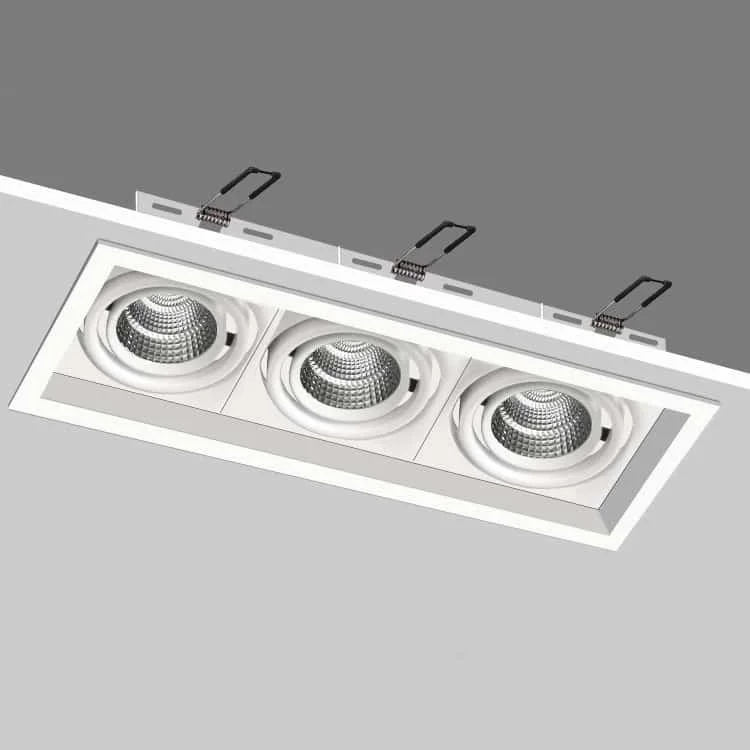

Prostokątne downlighty z trzema kierunkowymi modułami
Każdy moduł można odchylić o 25°, aby dostosować kierunek światła w lokalu komercyjnym. Porównaj dwie prostokątne obudowy z trzema modułami. Zależnie od wersji moc jednej jednostki wynosi 7, 10, 15, 20 lub 30 W; moc całej oprawy odczytaj z tabeli.
- Kształt: prostokątny
- Regulacja kierunku: tak
- Korpus: standardowo matowa biel, opcjonalnie matowa czerń
- Kąt wiązki: 15 / 24 / 38°
- Kąt regulacji: 25°
- Standardowo włącz/wyłącz; opcjonalne ściemnianie lub sterowanie Zigbee
- Sposób montażu: wpuszczany
- Temperatura pracy: −30 do +60°C
- Deklarowane oznaczenia: CE i RoHS. Poproś o dokumentację konkretnego modelu.
- Gwarancja: 3 / 5 lat
- Napięcie wejściowe: 110/220-240VAC 50/60Hz
- Współczynnik mocy: >0,9
- Diody LED: Bridgelux/Osram COB
- Całkowite zniekształcenia harmoniczne: <15%
- CRI:>92 SDCM:<5
- Temperatura barwowa: 3000 / 3500 / 4000–4500 / 5500–6000 K
| Zdjęcie | Kod modelu | Moc | Wymiary | Otwór montażowy | Strumień świetlny | Odbłyśniki | Karta techniczna |
|---|---|---|---|---|---|---|---|
 | HOYUWO-DLG-10WB*3 | 3*10W±5% | L247*W88mm | L238*W75mm | 2800-3300lm | Biel / czerń / srebro / złoto | Poproś o kartę |
 | HOYUWO-DLG-7WE*3 | 3*7W±5% | L330*W130mm | L305*W105mm | 1900-2100lm | biały / czarny | Poproś o kartę |
| HOYUWO-DLG-10WE*3 | 3*10W±5% | L330*W130mm | L305*W105mm | 2700-3000lm | biały / czarny | Poproś o kartę |
| HOYUWO-DLG-15WE*3 | 3*15W±5% | L375*W150mm | L355*W125mm | 4050-4500lm | biały / czarny | Poproś o kartę |
| HOYUWO-DLG-20WE*3 | 3*20W±5% | L485*L180mm | L465*L160mm | 5400-6000lm | biały / czarny | Poproś o kartę |
| HOYUWO-DLG-30WE*3 | 3*30W±5% | L485*L180mm | L465*L160mm | 8000-9000lm | biały / czarny | Poproś o kartę |
- zestaw awaryjnego zasilania
- Ściemnianie 0–10 V, fazowe Triac lub DALI
- Inteligentny downlight Zigbee
Co ustalić przed zamówieniem
Pozostawimy przestrzeń umożliwiającą dostęp do zasilacza i jego wymianę także po zamknięciu sufitu.
Zależnie od dopuszczonego montażu i wybranej optyki model można rozważyć do światła ogólnego we wnętrzu lub do zaakcentowania wybranej strefy.
Przed montażem porównamy rysunek techniczny z punktami mocowania i schematem elektrycznym. Instalację wykonamy bez napięcia, zgodnie z procedurą przewidzianą dla dostarczonej oprawy.
Czy podana moc dotyczy jednego źródła światła czy całego zestawu?
Dla oprawy wielomodułowej potwierdzimy podział mocy i sposób sterowania. Odczytamy tabelę modelu bez ponownego mnożenia mocy, która już dotyczy całego zestawu.
Które wymiary należy potwierdzić?
Na podstawie rysunku porównamy wymiary modelu, otwór i mocowania, pozostawiając również przestrzeń dla zasilacza.
Jak dobiera się optykę?
W obliczeniach oddzielimy oświetlenie ogólne od akcentowego i ocenimy kąt wiązki z rzeczywistego miejsca montażu.
Tekst ilustracji w dostępnej formie
Ilustracja 1 · Dane techniczne
- Regulacja kierunku: 25°.
- Wysuwany moduł ułatwia wymianę.
