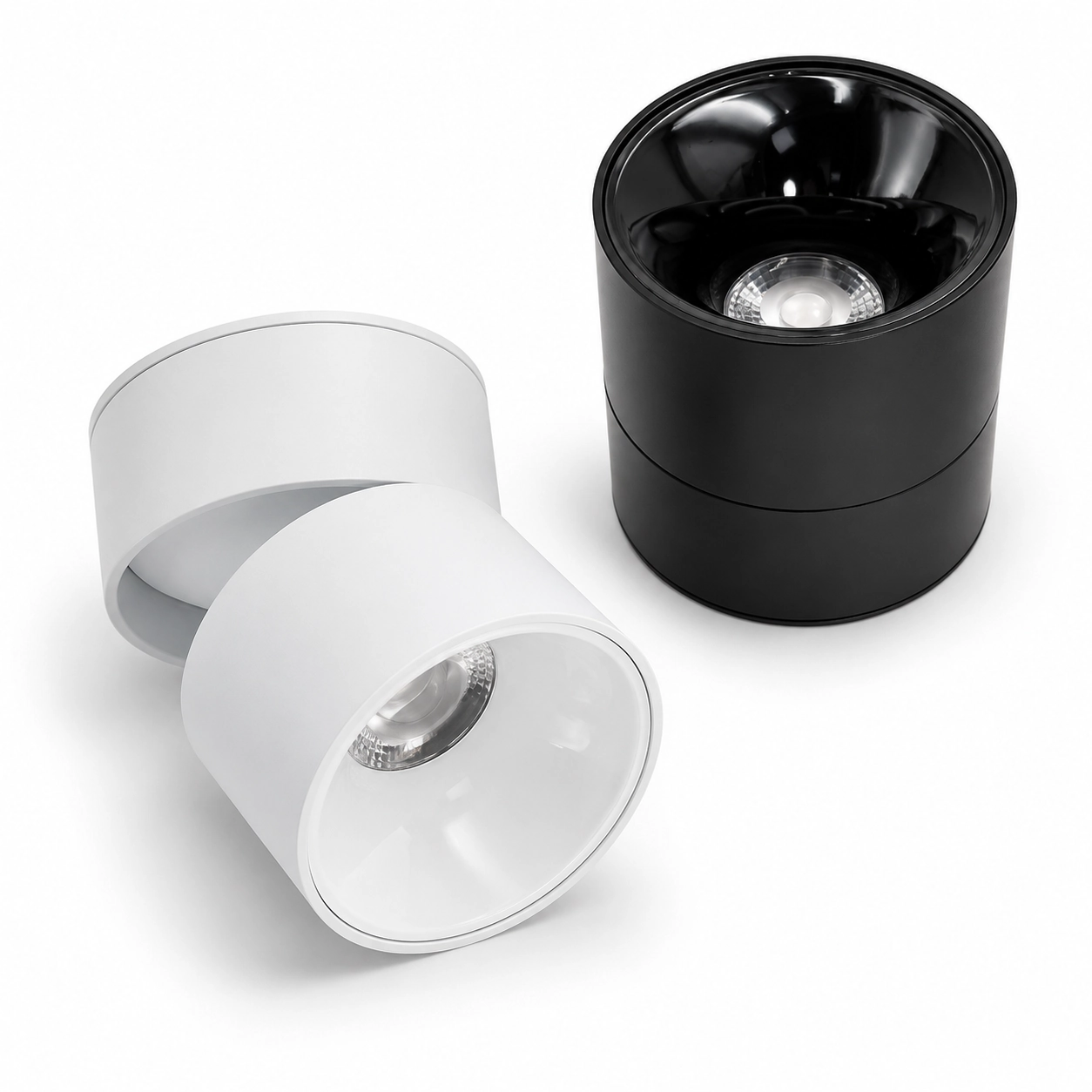

Cylindryczne reflektory sufitowe, ścienne lub zwieszane
Do domu, biura lub sklepu można wybrać białe albo czarne cylindryczne reflektory LED. Poza mocowaniem bezpośrednio do ściany lub sufitu dostępne są na zapytanie linka i pręt do zwieszania. Przed wyborem sposobu montażu sprawdź akcesoria modelu oraz przestrzeń na podłączenie.
- Wykończenie: biały mat lub czarny mat
- Deklarowana zgodność: CE i RoHS
- Gwarancja: 3/5 lat
- Kąt rozsyłu: 60°
- Materiał: odlew aluminiowy i osłona PC
- Ochrona: IP20 do wnętrz; od frontu IP44
- Zasilacz LED: opcje Eaglerise/LiFud/DONE/BOKE z deklaracją braku migotania
- Współczynnik mocy: >0,5 lub 0,8
- Całkowite zniekształcenia harmoniczne: <15%
- Diody LED: Bridgelux lub Osram COB, CRI 90, SDCM <5
- Temperatura barwowa：2700K-3000K /4000-4500k/ 5700k-6000k
- Deklarowana trwałość: >50000 h
- Napięcie wejściowe: 110/220–240 V AC, 50/60 Hz
| Kod modelu | Moc | Wymiary | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|
| HOYUWO-FM-10WB | 10W±5% | Φ75*H130mm | 900-1000lm | Poproś o kartę |
| HOYUWO-FM-12WB | 12W±5% | Φ75*H130mm | 1100-1250lm | Poproś o kartę |
| HOYUWO-FM-15WB | 15W±5% | Φ95*H150mm | 1300-1600lm | Poproś o kartę |
| HOYUWO-FM-20WB | 18W±5% | Φ115*H160mm | 1800-2100lm | Poproś o kartę |
| HOYUWO-FM-30WB | 30W±5% | Φ140*H160mm | 2700-3200lm | Poproś o kartę |
- Ściemnianie fazowe Triac, 0–10 V lub DALI
- Montaż zwieszany
Co ustalić przed zamówieniem
Po wykończeniu sufitu zasilacz nadal musi być dostępny do wyjęcia i odłączenia. Oprócz wysokości obudowy sprawdzimy więc przestrzeń potrzebną na serwis i przewody.
Zależnie od dopuszczonego montażu i wybranej optyki model można rozważyć do światła ogólnego we wnętrzu lub do zaakcentowania wybranej strefy.
Płytę zamocujemy do sufitu odpowiednimi śrubami, które nie są częścią dostawy. Przy odłączonym zasilaniu wykonamy połączenie przez szybkozłącze zgodnie ze schematem oprawy.
Poniższy schemat pokazuje kolejność montażu.
Przed montażem zbierzemy rysunek techniczny, dane podłoża i sposób dostępu do zasilacza. Podłączenie wykona instalator zgodnie z instrukcją producenta.
Które wymiary potwierdzić przed zamówieniem?
Sprawdzimy podłoże według rysunku HOYUWO-FM-10WB, na którym podano Φ75 × H130 mm. Zweryfikujemy wymiary dostarczanej wersji, nie uogólniając ich na całą rodzinę.
Jak dobrać optykę tego downlightu?
Dobierzemy optykę do odległości montażu i oświetlanej powierzchni. Wąska wiązka bardziej skupia światło, lecz ostateczny efekt sprawdzimy w obliczeniach oświetleniowych.
Jaki system ściemniania zamówić?
Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
Tekst ilustracji w dostępnej formie
Ilustracja 1 · Montaż
- 1. Zdejmij podstawę do montażu natynkowego.
- 2. Zaznacz położenie kołków rozporowych.
- 3. Przykręć podstawę.
- 4. Przy odłączonym zasilaniu podłącz zasilacz do obwodu 220 V, jeśli dopuszcza go tabliczka modelu.
- 5. Obróć obudowę, aby zamocować ją w podstawie.
- 6. Sprawdź zakończony montaż.
