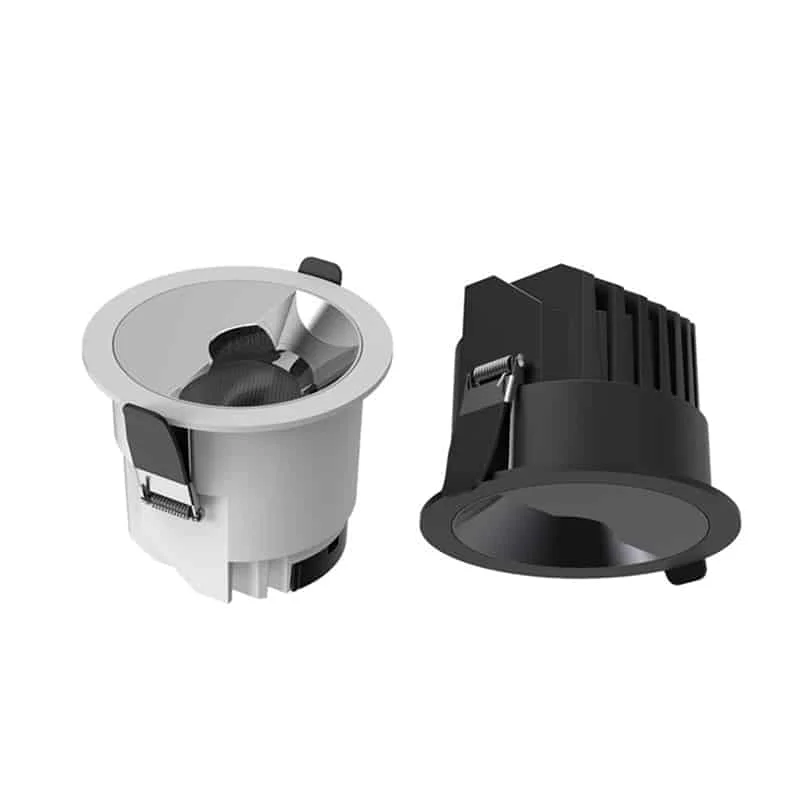

Downlighty z asymetrycznym rozsyłem do ścian

Oczekiwany efekt na ścianie wymaga dobrania pozycji i rozstawu z wykorzystaniem fotometrii konkretnego modelu. Asymetryczny rozsył oprawy wpuszczanej można wykorzystać w korytarzu, sali ekspozycyjnej albo holu hotelowym. Sprawdź ciągłość światła na powierzchni przed ustaleniem otworów montażowych.

  • Montaż: wpuszczany
  • Standardowo włącz/wyłącz; opcjonalne ściemnianie DALI / 0–10 V
  • Kąt rozsyłu: 15/24/36/50°
  • Korpus z odlewanego aluminium; matowa biel lub czerń
  • Wykończenie odbłyśnika: błyszczące srebro lub metaliczna szarość
  • Napięcie wejściowe: 110/220-240VAC 50/60Hz
  • Klasa ochronności: II
  • Współczynnik mocy: >0.5 lub 0.9
  • Całkowite zniekształcenia harmoniczne: <15%
  • Diody LED: Bridgelux / Osram COB, CRI 92, SDCM <5 lub 3 zależnie od opcji
  • Deklarowana trwałość: 50000 h
  • Stopień ochrony: IP20, do wnętrz
  • Deklarowane UGR <19; potwierdź warunki obliczeń
  • Temperatura barwowa: 2800K-3200K/4000K-4500K/5500-6500K
  • Deklarowana zgodność: CE, LVD, EMC i RoHS; poproś o dokumentację konkretnego modelu
  • Gwarancja: 3/5 lat
Poproś o wycenę

Kod modeluMocWymiaryOtwór montażowy Strumień świetlnyKarta techniczna
HOYUWO-DL-75E (9W)9W±5%Φ84*H65mmΦ75mm800-900lmPoproś o kartę
HOYUWO-DL-75E (12W)12W±5%Φ84*H65mmΦ75mm960-1100lmPoproś o kartę
HOYUWO-DL-95E (15W)15W±5%Φ104*73mmΦ95mm1200-1400lmPoproś o kartę
HOYUWO-DL-95E (20W)20W±5%Φ104*73mmΦ95mm1700-1800lmPoproś o kartę

  • zestaw awaryjnego zasilania
  • Ściemnianie 0–10 V, fazowe Triac lub DALI
  • Wybór temperatury barwowej 3CCT
  • Inteligentny downlight Zigbee

Co ustalić przed zamówieniem

Pozostawimy przestrzeń umożliwiającą dostęp do zasilacza i jego wymianę także po zamknięciu sufitu.

Zależnie od dopuszczonego montażu i wybranej optyki model można rozważyć do światła ogólnego we wnętrzu lub do zaakcentowania wybranej strefy.

Poprosimy o dokumentację techniczną wybranego modelu.

Przed montażem porównamy rysunek techniczny z punktami mocowania i schematem elektrycznym. Instalację wykonamy bez napięcia, zgodnie z procedurą przewidzianą dla dostarczonej oprawy.

Jak sprawdzić światło na ścianie?

Zanim zamontujemy wszystkie oprawy, ocenimy równomierność na podstawie fotometrii i rzeczywistej odległości od oświetlanej płaszczyzny.

Które wymiary należy potwierdzić?

Na podstawie rysunku porównamy wymiary modelu, otwór i mocowania, pozostawiając również przestrzeń dla zasilacza.

Jak dobiera się optykę?

W obliczeniach oddzielimy oświetlenie ogólne od akcentowego i ocenimy kąt wiązki z rzeczywistego miejsca montażu.

Powiązane produkty

Tekst ilustracji w dostępnej formie

Ilustracja 1 · Dane techniczne

  • Optyka z asymetrycznym rozsyłem światła
