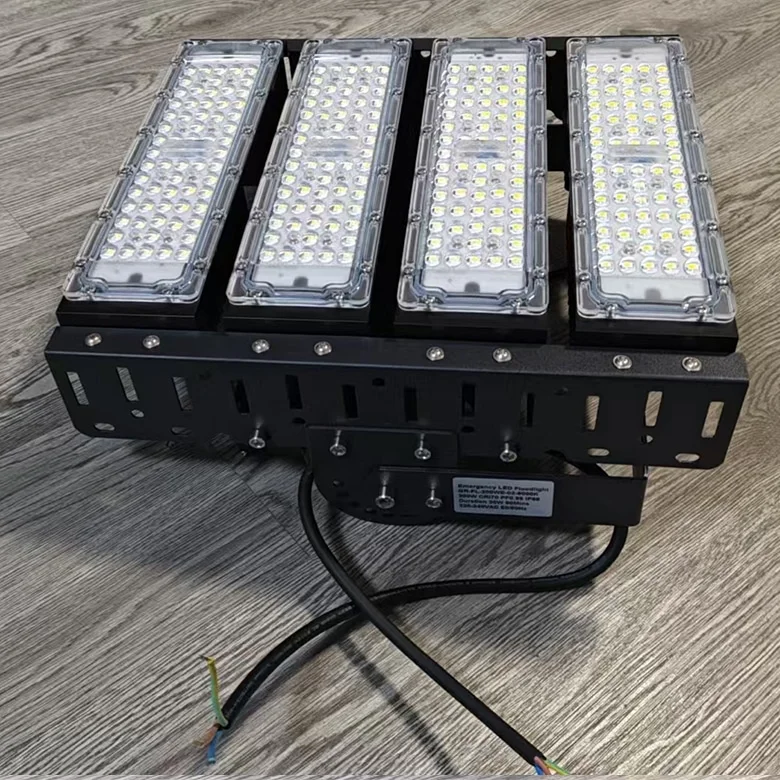

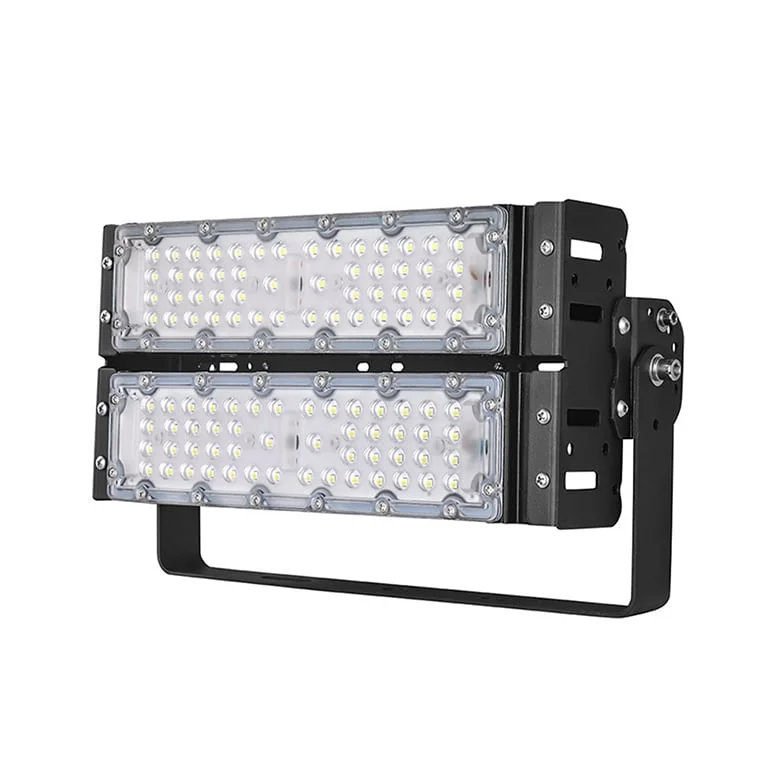

Naświetlacze LED z akumulatorem do pracy awaryjnej
Jeśli projekt wymaga podtrzymania oświetlenia, rozważ naświetlacz z akumulatorem tej rodziny. Opis wymienia 110/220 V oraz IP65 lub IP66, a specyfikacja główna 120–265 V AC i IP66; parametry zamawianego wariantu wymagają potwierdzenia. W trybie awaryjnym podano 10–30 W przez 60–180 minut. Dla tunelu, placu czy obiektu sportowego przydatność i wymagany poziom działania trzeba uzasadnić projektem, bez utożsamiania ich z pełną mocą normalną. Tabela dla wersji 200 i 250 W podaje również moc awaryjną do 40 i 50 W; dobierz konkretny zestaw akumulatorowy.
- Diody LED: Lumileds (Philips) SMD
- Skuteczność świetlna oprawy: 110–130 lm/W
- Temperatura barwowa：3000K/4000-4500K/5700-6000K
- Kąt rozsyłu: 70 × 150° / 90°
- Zasilacz LED: Sosen / Moso / Meanwell / Philips / Suncom / DONE
- Ochrona przeciwprzepięciowa: 6–10 kV
- Napięcie wejściowe: 120–265 V AC, 50/60 Hz
- Czas podtrzymania: opcje 1 godzina, 90 minut, 2 lub 3 godziny

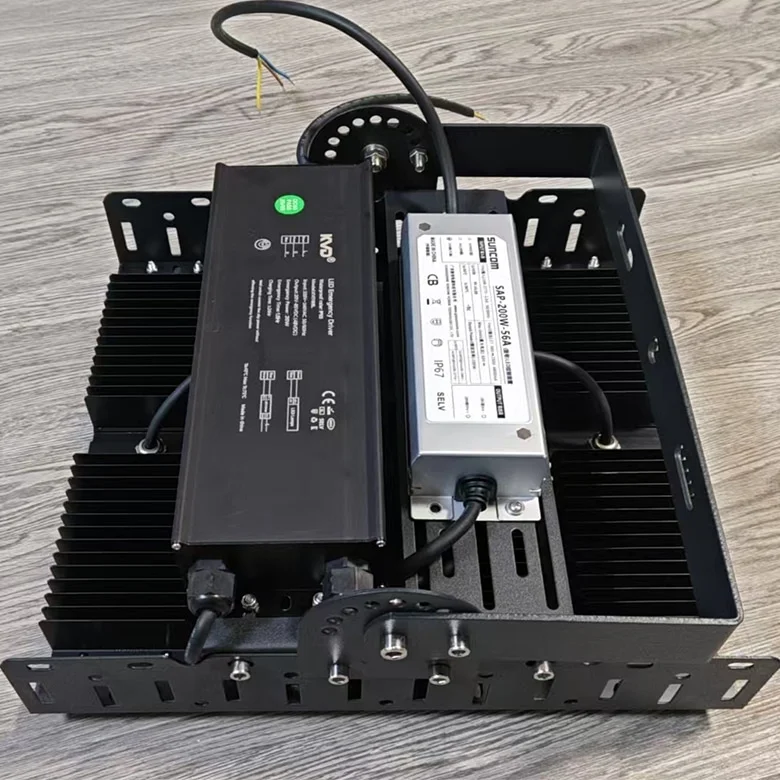

- Akumulator: litowy zestaw awaryjny
- Czas ładowania: 12–48 godzin
- Stopień ochrony IP66; odporność na uderzenia IK08
- Deklarowana trwałość: >50000 h
- Gwarancja producenta: 5 lat na oświetlenie, 3 lata na akumulator rezerwowy
- Deklarowana zgodność: CE i RoHS
| Kod modelu | Moc | Czas pracy awaryjnej | Moc w trybie awaryjnym | Typ akumulatora | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|---|---|

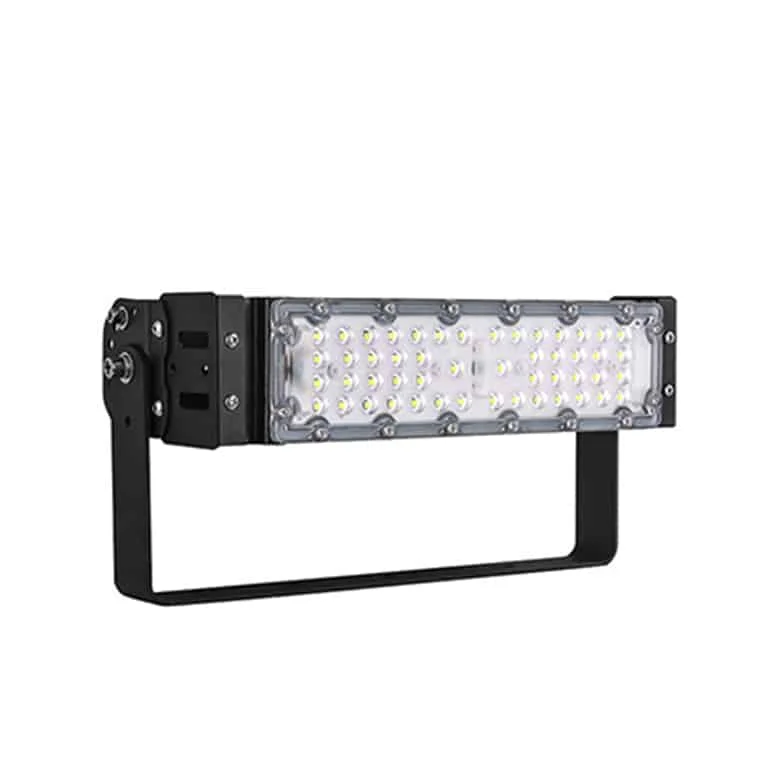

| HOYUWO-FL-50WE-02 | 50W±5% | 1–3 godziny | 10W-20W | akumulator litowy | 6500lm | Poproś o kartę |
| HOYUWO-FL-100WE-02 | 100W±5% | 1–3 godziny | 10W-30W | akumulator litowy | 13000lm | Poproś o kartę |
| HOYUWO-FL-150WE-02 | 150W±5% | 1–3 godziny | 10W-30W | akumulator litowy | 19500lm | Poproś o kartę |

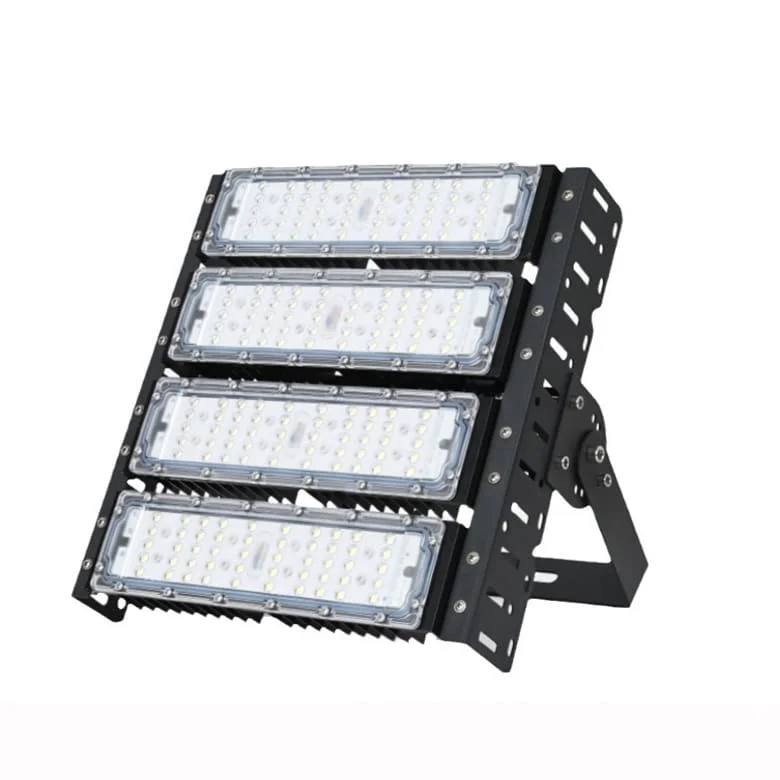

| HOYUWO-FL-200WE-02 | 200W±5% | 1–3 godziny | 10W-40W | akumulator litowy | 26000lm | Poproś o kartę |

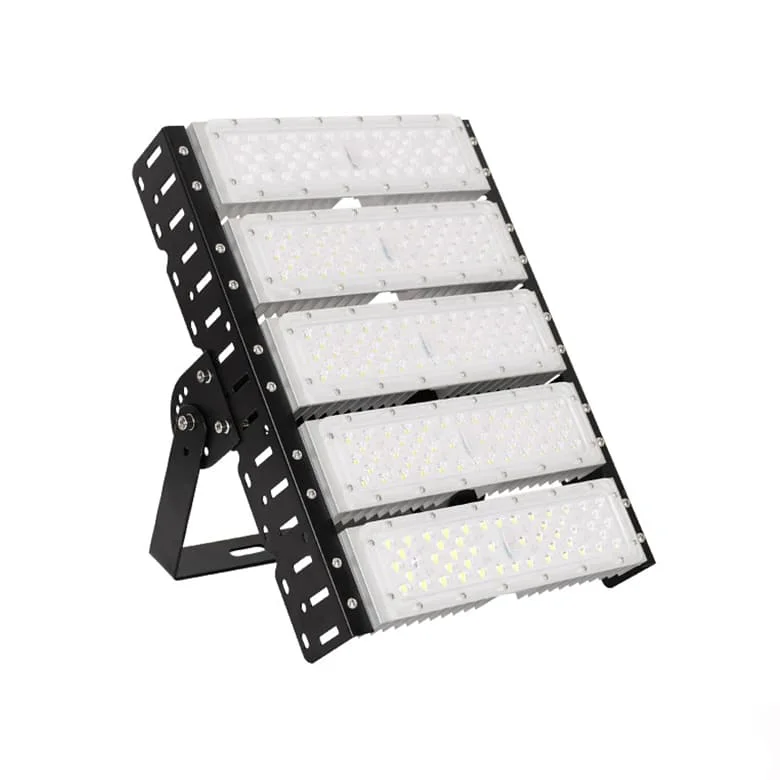

| HOYUWO-FL-250WE-02 | 250W±5% | 1–3 godziny | 10W-50W | rezerwa z akumulatorem litowym | 30000lm | Poproś o kartę |
Co ustalić przed zamówieniem
Stopień ochrony połączenia sprawdzimy oddzielnie. Nie przypiszemy mu automatycznie stopnia IP obudowy.
Dobierz wariant i pochylenie do oświetlanej powierzchni zewnętrznej lub dużej przestrzeni. Obliczenia powinny potwierdzić skupienie strumienia w użytecznej strefie pracy.
Przewidziane uchwyty umożliwiają mocowanie naświetlacza do podłoża lub ściany tunelu.
Połączenia zidentyfikuj na schemacie.
Przed montażem porównamy rysunek techniczny z punktami mocowania i schematem elektrycznym. Instalację wykonamy bez napięcia, zgodnie z procedurą przewidzianą dla dostarczonej oprawy.
Co sprawdzić dla pracy awaryjnej?
Ustalimy akumulator, czas podtrzymania i strumień lub moc awaryjną. Nie zakładamy, że odpowiadają parametrom pracy normalnej.
Które wymiary należy potwierdzić?
Na podstawie rysunku porównamy wymiary modelu, otwór i mocowania, pozostawiając również przestrzeń dla zasilacza.
Jak skierować naświetlacz?
Dobierzemy optykę i ustawienie do wysokości z projektu. W analizie uwzględnimy zarówno powierzchnię docelową, jak i światło padające poza jej granice.
Tekst ilustracji w dostępnej formie

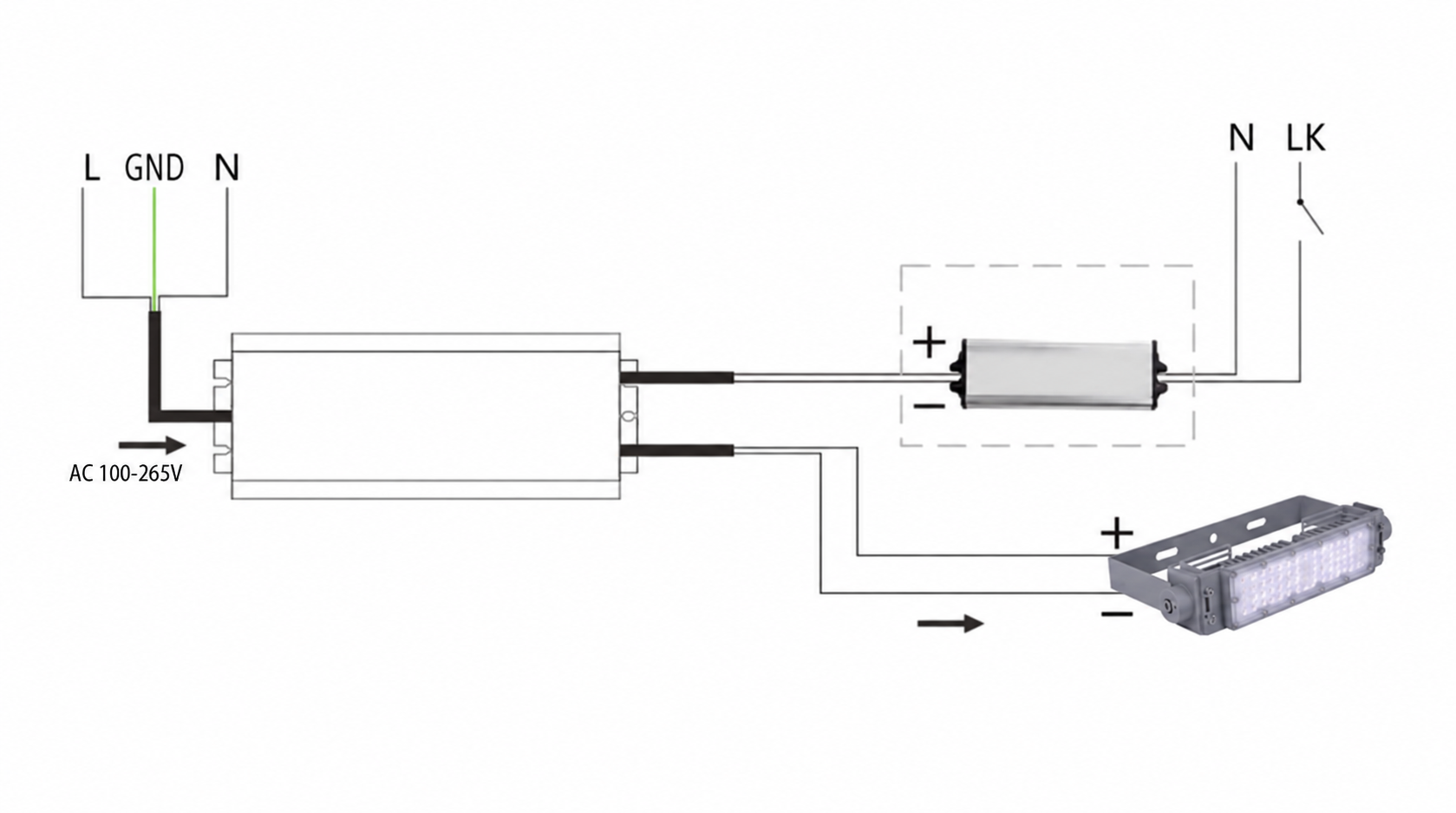

Ilustracja 1 · Montaż i rozsył światła
- Schemat zasilacza awaryjnego z akumulatorem rezerwowym.
- Wejście wskazane na schemacie: 100–265 V AC, zaciski L, GND i N. Porównaj z tabliczką wybranego zestawu.
- Oznaczono zasilacz LED, wyjście DC, bieguny + i −, zaciski N oraz LK i naświetlacz tunelowy LED.
