Oprawy gruntowe GL-H z COB LED i pierścieniem nierdzewnym

HOYUWO-GL-H można rozważyć do podświetlania elewacji i ogrodu od strony gruntu. Konstrukcja łączy COB LED, szkło hartowane i nierdzewny pierścień; w karcie deklarowano IP67. Zanim powstanie nawierzchnia, przygotuj obudowę montażową, odpływ wody i połączenia zgodnie z instrukcją konkretnego modelu.

Sprawdź konstrukcję i wykończenie

  • Konstrukcja: okrągła ramka ze stali nierdzewnej 304

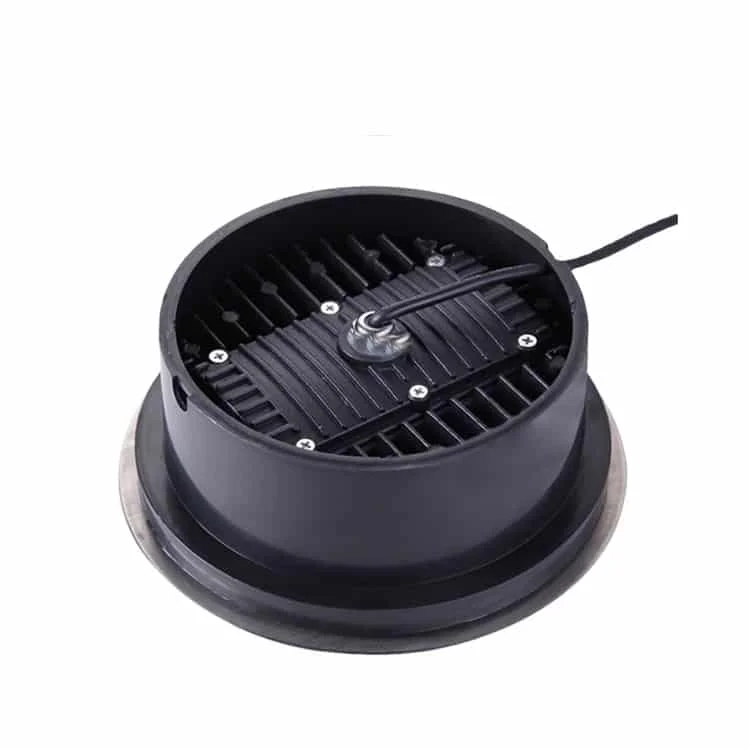

  • Korpus aluminiowy z radiatorem do odprowadzania ciepła
  • Osłona ze szkła hartowanego o grubości 3 mm
  • Standardowy izolowany zasilacz stałoprądowy LED; opcjonalny zasilacz niskonapięciowy
  • Źródło światła: diody dużej mocy Bridgelux; biel 3000–6500 K lub RGB zależnie od opcji
  • Elementy mocujące: śruby ze stali nierdzewnej w zestawie.
  • Puszka montażowa ABS; sprawdź warunki osadzenia i wytrzymałość mechaniczną
  • Przewód zasilający 15–50 cm. Sprawdź, czy zamawiana wersja ma wtyczkę

Sprawdź parametry elektryczne i rozsył światła

  • Napięcie wejściowe: 110–120 / 220–240 V AC, 50/60 Hz
  • Współczynnik mocy: >0.5 lub 0.9
  • Wskaźnik oddawania barw: >80
  • SDCM：<5
  • Sprawność: >88%
  • Odporność na uderzenia: IK07
  • Całkowite zniekształcenia harmoniczne: <20%
  • Stopień ochrony IP67; przestrzegaj warunków montażu producenta
  • Kąt rozsyłu: 120°
  • Deklarowana trwałość: >50 000 godzin
  • Temperatura barwowa: 3000/4000/6500 K
  • Temperatura pracy: od −25 do +60°C
  • Deklarowane oznaczenia: CE i RoHS. Poproś o dokumentację konkretnego modelu.
  • Gwarancja producenta w Chinach: 2 / 3 / 5 lat; warunki określa oferta
Poproś o wycenę

Model do zamówieniaMocWymiaryOtwór montażowyStrumień świetlnyKarta techniczna
HOYUWO-GL-10WH10WΦ150*H90mmΦ135-140mm900-1000lmPoproś o kartę
HOYUWO-GL-20WH20WΦ180*H95mmΦ170mm1800-2000lmPoproś o kartę
HOYUWO-GL-30WH30WΦ220*H95mmΦ210mm2700-3000lmPoproś o kartę
HOYUWO-GL-50WH50WΦ250*H95mmΦ240mm4500-5000lmPoproś o kartę

  • Ściemnianie: PWM / 0–10 V / DALI
  • Niskonapięciowe wersje wejścia: 12 / 24 / 36 / 48 / 60 V DC
  • Różne barwy bieli oraz opcje zielona, niebieska, czerwona i RGB

Co ustalić przed zamówieniem

W strefie nadmorskiej lub przy nawadnianiu wodą uzdatnianą nie oprzemy wyboru wyłącznie na IP. Opiszemy narażenie środowiskowe i poprosimy o dane potwierdzające przydatność powłoki oraz materiałów.

Połączenia zaprojektujemy z dostępem serwisowym. Przewidzimy też sposób wyjęcia oprawy bez niszczenia roślin, nawierzchni lub okładzin.

Można rozważyć wejścia, dziedzińce, parki, ogrody i elewacje. Jeśli po oprawie mają przejeżdżać pojazdy, najpierw potwierdź dopuszczalne obciążenia oraz wymagany sposób montażu.

Model można rozpatrywać do ogrodu lub innej przestrzeni zewnętrznej w granicach deklarowanego montażu i ochrony. Sprawdź warunki użytkowania oraz możliwość późniejszego serwisu.

Przed wykonaniem nawierzchni ustalimy obudowę montażową, odwodnienie i doprowadzenie przewodu. Sprawdzimy obciążenie w punkcie instalacji i pozostawimy dostęp do połączeń na potrzeby serwisu.

Co przygotować przed montażem oprawy gruntowej?

Przygotujemy puszkę montażową według rysunku, skuteczne odwodnienie i zabezpieczone przyłącze. Sprawdzimy dopuszczalne obciążenie nawierzchni oraz dostęp serwisowy do oprawy.

Które wymiary potwierdzić przed zamówieniem?

Dla HOYUWO-GL-10WH rysunek wskazuje Φ150 × H90 mm. Zweryfikujemy wymiary obudowy dostarczanej wersji i miejsce montażu; nie uznamy ich za wspólne dla całej rodziny.

Jak wybrać miejsce tej oprawy zewnętrznej?

Zaczniemy od powierzchni lub obiektu, który ma zostać zaakcentowany. Dobierzemy geometrię i rozsył światła, a w planowanym miejscu sprawdzimy mocowanie oraz ochronę połączeń.

Jaki system ściemniania zamówić?

Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.

Powiązane produkty

Tekst ilustracji w dostępnej formie

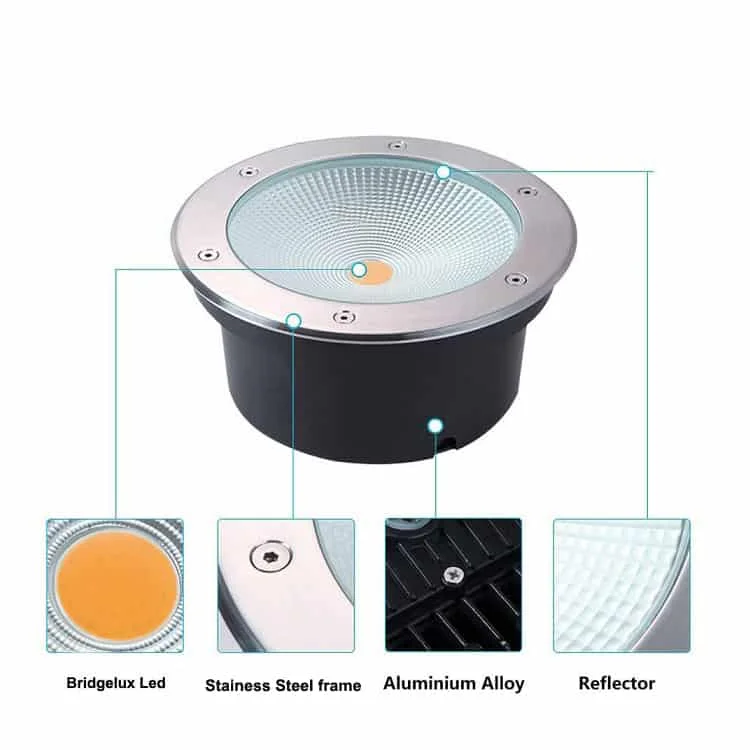

Ilustracja 1 · Dane techniczne

  • Bridgelux LED, ramka nierdzewna, stop aluminium i odbłyśnik
