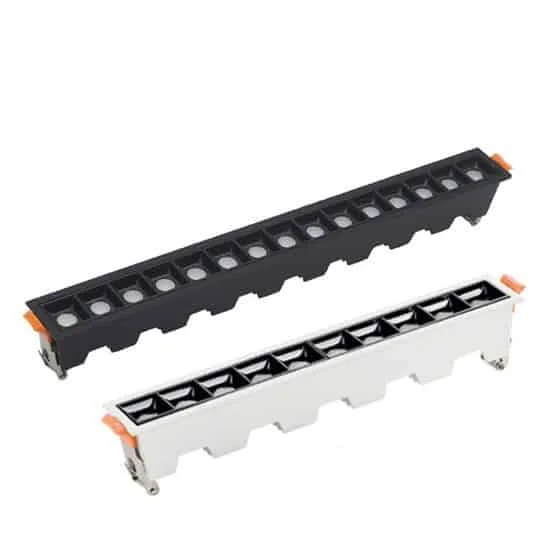

Liniowe oprawy wpuszczane z głęboko osadzoną optyką

Opis

Oszczędność ocenimy przez porównanie poboru energii i rezultatu oświetleniowego obu instalacji. Fotometria liniowych opraw pozwoli sprawdzić rozsył i olśnienie. Wybrana optyka oraz integracja z sufitem służą zaprojektowaniu światła ogólnego lub akcentującego.

Parametry

Model	HOYUWO-LS-3*2W	HOYUWO-LS-5*2W	HOYUWO-LS-10*2W	HOYUWO-LS-15*2W
Moc	6W	10W	20W	30W
Wymiary	106*46mm	148*46mm	280*46mm	414*46mm
Otwór montażowy	100*35mm	138*35mm	270*35mm	400*35mm
Dioda LED	3 diody Philips	5 diod Philips	10 diod Philips	15 diod Philips
Strumień świetlny	500-540lm	850-900lm	1700-1800lm	2600-2700lm

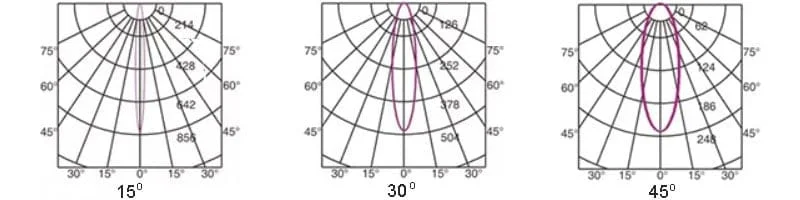

Kąt rozsyłu światła	Do wyboru 15°, 30° lub 45°
Materiały	Aluminium odlewane ciśnieniowo i odbłyśnik PC; wykończenie białe lub czarne
Współczynnik mocy	Dostępne warianty 0,6–0,9
ze ściemnianiem	Standardowo bez ściemniania; Triac, 0–10 V lub DALI na zapytanie.
Deklarowana trwałość	Deklarowane 50 000 h
Uwaga	Katalog wskazuje dokumentację CE i RoHS; poproś o dokumenty zamawianego kodu. Oddzielnie potwierdź zasilanie 12/24 V DC oraz zgodny zestaw awaryjny.

Cechy produktu

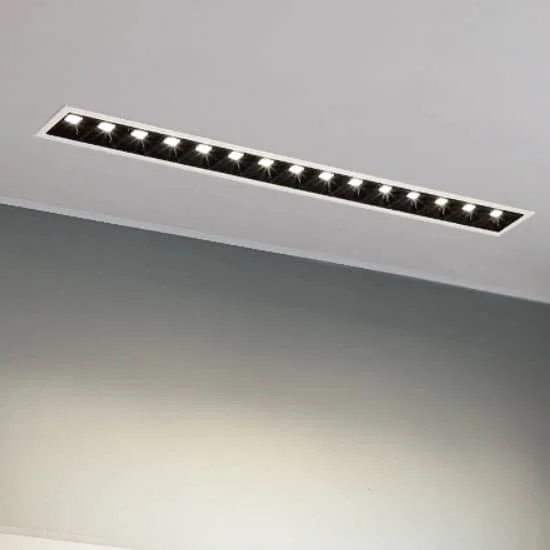

• Montaż wpuszczany integruje oprawę z sufitem; sprawdź dostępną głębokość oraz dostęp do zasilacza.
• Aluminiowy korpus występuje w wykończeniu białym lub czarnym. Powłokę i dopuszczalne warunki cieplne potwierdź dla wybranej wersji.
• Diody Philips. Katalogową oszczędność ponad 60% względem tradycyjnych lamp trzeba zweryfikować przez porównanie strumienia, rozsyłu i zużycia energii. Poproś również o dane materiałowe i sposób zagospodarowania oprawy po zakończeniu użytkowania.
• Optykę 15°, 30° lub 45° dobierz do oświetlanego obiektu albo powierzchni.
• Cofnięcie źródła ogranicza bezpośrednią widoczność LED, ale olśnienie nadal wymaga oceny w projekcie.
• Karta deklaruje zasilacz bez migotania i trwałość ponad 5 lat. Poproś o warunki oraz wyniki badań, zamiast traktować te opisy jako bezwarunkowe gwarancje.
• Opcje regulacji: Triac / 0–10 V / DALI.
• Dostępna opcja zasilania awaryjnego.

Temperatura barwowa

Porównaj trzy grupy bieli: ciepłą 2800–3000 K, neutralną 4000–4500 K oraz chłodną 5700–6500 K.

Montaż

1. Odłączymy zasilanie i wykonamy otwór według rysunku wycięcia. 2. Przed podłączeniem sprawdzimy kod zasilacza; 100–240 V AC 50/60 Hz zastosujemy wyłącznie do wersji z takim oznaczeniem. 3. Ściśniemy boczne sprężyny i wprowadzimy oprawę zgodnie ze schematem. 4. Sprawdzimy mocowanie i połączenia przed włączeniem zasilania oraz próbą działania.

Najczęściej zadawane pytania

Zastosowania

Projektując linię świetlną, sprawdź osiowanie i zakończenia. Klosz oraz sposób mocowania dobierz do wersji oprawy i czynności wykonywanych we wnętrzu.

Przygotowanie montażu

Sprawdzimy trasę, punkty mocowania i połączenia profilu. Dobierzemy akcesoria dla wybranego montażu oraz zapewnimy praktyczny dostęp do zasilacza.

Co ustalić przed zamówieniem

Porównamy strumień kompletnej oprawy z zastosowanym kloszem. Emisji samego modułu LED nie potraktujemy jako wyniku optycznego całego zestawu.

Przed zatwierdzeniem ciągłej linii poprosimy o detal lub próbkę łączenia. Sprawdzimy wyrównanie profili, ciągłość klosza i ewentualne cienie przy złączu.

Tekst ilustracji w dostępnej formie

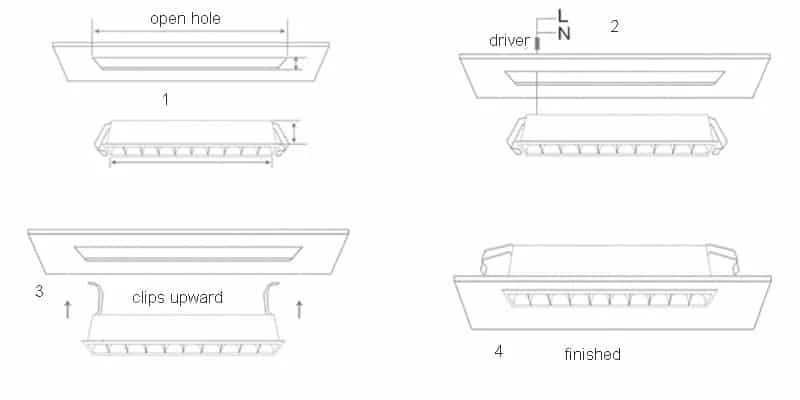

Ilustracja 1 — informacje o produkcie

• Montaż liniowej oprawy wpuszczanej.
• 1. Wykonaj otwór w suficie według rysunku.
• 2. Przy odłączonym zasilaniu podłącz zasilacz do oznaczonych zacisków L i N, zgodnie z instrukcją wersji.
• 3. Unieś sprężyny mocujące i wprowadź oprawę do otworu.
• 4. Sprawdź stabilność osadzenia przed zakończeniem montażu.
