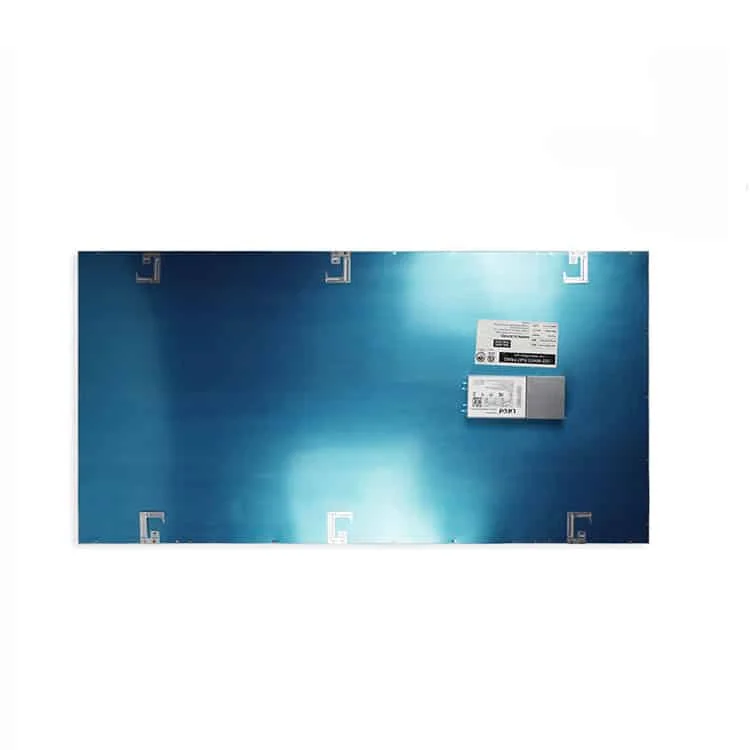

Panele z podświetleniem krawędziowym 1200 × 600, grubość 9 mm

Przed wyborem sprawdź stabilność materiałów i parametry migotania. Konstrukcja obejmuje diody SMD2835, płytę światłowodzącą LGP, zasilacz oraz białą lub srebrną ramkę aluminiową. Podane 130 lm/W odnosi się do diod, podczas gdy dla całego panelu niżej wymieniono 100 lm/W. Profil ma 9 mm grubości. Format handlowy 24 × 48 cali opisuje również panel 1200 × 600. W tym panelu krawędziowym do wyboru są moce 50, 60 i 72 W; rzeczywiste wymiary wynoszą 1195 × 595 mm.

  • Model: seria HOYUWO-PL12060
  • Stopień ochrony: IP22
  • Moce: 50 / 60 / 72 W
  • Grubość: 9 mm
  • Deklarowane minimum zamówienia: 50 sztuk
  • Próbka: zapytaj o dostępność
  • Deklarowany termin realizacji: 3–15 dni
  • Deklarowana trwałość: 50 000 godzin
  • Gwarancja: 3/5 lat
  • Deklarowane oznaczenia: CE i RoHS. Poproś o dokumentację konkretnego modelu.
  • Płatność: PayPal lub przelew bankowy

Przygotujemy zapytanie określające liczbę opraw i dokładną konfigurację potrzebną w projekcie.

Poproś o wycenę
Model do zamówieniaMocWymiaryStrumień świetlnyWskaźnik oddawania barwWspółczynnik mocyStopień ochronyTemperatura barwowaNapięcie wejścioweKarta techniczna
HOYUWO-PL12060-50W50W1195x595x9mm5000lm>80>0.92IP223000K/4000K/6500K100-265VAC/220-240VACPoproś o kartę
HOYUWO-PL12060-60W60W1195x595x9mm6000lm>80>0.92IP223000K/4000K/6500K100-265VAC/220-240VACPoproś o kartę
HOYUWO-PL12060-72W72W1195x595x9mm7200lm>80>0.92IP223000K/4000K/6500K100-265VAC/220-240VACPoproś o kartę

Materiały i wykończenia

  • Materiały: ramka aluminiowa, płyta LGP (PMMA zależnie od wersji) i dyfuzor. Potwierdź deklarowaną odporność na UV.
  • Źródło światła: Bridgelux / Samsung 2835 SMD
  • Zewnętrzny zasilacz w zestawie: LIFUD / DONE / BOKE / PHILIPS / OSRAM, zależnie od wersji

Rozsył światła sprawdź w danych fotometrycznych.

  • Wymiary rzeczywiste: 1195 × 595 × 9 mm; format handlowy 2 × 4 stopy
  • Napięcie wejściowe: 100–265 V AC, 50/60 Hz lub 220–240 V AC, zależnie od wersji
  • Współczynnik mocy: >0,92
  • Wskaźnik oddawania barw (Ra): >80
  • Deklarowana skuteczność świetlna panelu: 100 lm/W
  • SDCM：<5
  • UGR:<20
  • Sprawność: >89%
  • Temperatura barwowa: 3000 K, neutralna 4500 K lub 6000–6500 K
  • Kąt rozsyłu: 120° Szeroki rozsył
  • Ściemnianie PWM/0-10V/DALI
  • Zestaw awaryjny: 9–12 W, deklarowany czas podtrzymania 1, 2 lub 3 godziny
  • Panel z podświetleniem tylnym

Co ustalić przed zamówieniem

Ocenimy olśnienie przy rzeczywistych wysokościach, położeniu opraw i stanowisk pracy. Poprosimy o obliczenia projektu, ponieważ wartość katalogowa nie opisuje całej instalacji.

Do oceny podanej trwałości poprosimy o temperaturę testu i kryterium utrzymania strumienia.

Dobierzemy akcesoria do montażu wpuszczanego, zwieszanego lub na klipsach. Przed pracą pozyskamy wymiary i instrukcje dotyczące dokładnie tej wersji.

Sprawdzimy zgodność konstrukcji sufitu z oparciem, zawieszeniem lub ramą natynkową modelu. Zostawimy miejsce na zasilacz i jego późniejszy serwis.

Panel można przeanalizować do biur, stacji metra, centrów handlowych i szpitali.

Do sal lekcyjnych, biur i sklepów dobierzemy panel do modułu sufitu. Rozsył i olśnienie na stanowiskach pozwolą ocenić światło ogólne.

Jakie moce obejmuje format 1200 × 600?

W tej rodzinie 2 × 4 można zamówić model 50, 60 lub 72 W. Wybór połączymy z wymaganym strumieniem i fotometrią.

Jaki strumień podano dla poszczególnych mocy?

Deklaracje wynoszą 5000 lm przy 50 W, 6000 lm przy 60 W i 7200 lm przy 72 W. Zweryfikujemy model oraz raport badania, zanim wykorzystamy wartości do projektu.

Czy zestaw obejmuje akcesoria natynkowe?

Standardowy komplet nie obejmuje tych zestawów. Ramkę natynkową lub potrzebne akcesoria do zwieszenia dopiszemy do zamówienia.

Które wymiary potwierdzić przed zamówieniem?

Rysunek HOYUWO-PL12060-50W podaje 1195 × 595 × 9 mm. Sprawdzimy zgodność z systemem sufitu i wymiarami dostarczanej wersji, bez uogólniania na całą rodzinę.

Jak potwierdzić zgodność z sufitem podwieszanym?

Porównamy zewnętrzne wymiary panelu z rusztem i powierzchnią podparcia. Określimy ramę oraz akcesoria, które mają wejść do dostawy dla wybranego montażu.

Czy w trybie awaryjnym oprawa świeci tak samo?

Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.

Jaki system ściemniania zamówić?

Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
