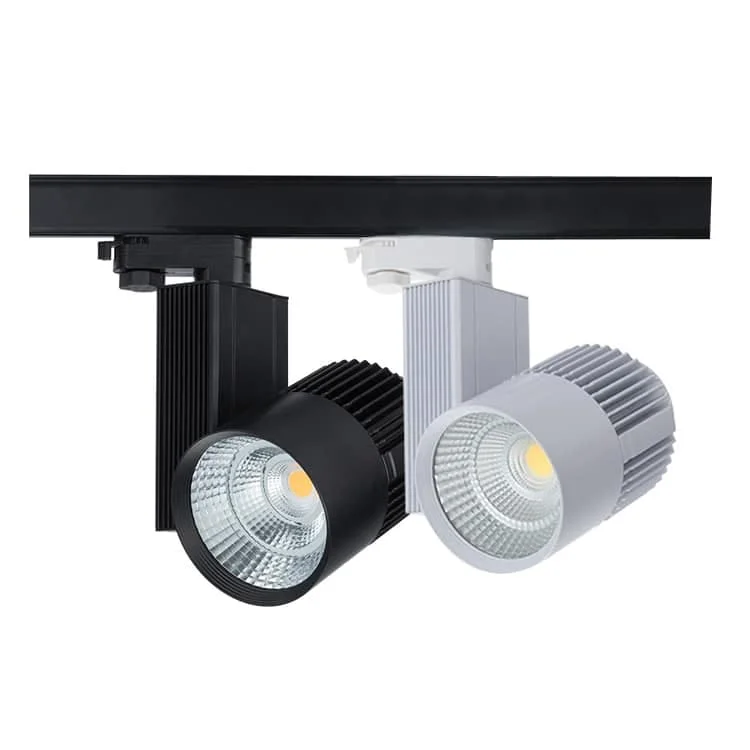

Ściemniane reflektory szynowe DALI, 0–10 V lub Triac
Dobierając ściemnianie, nie określaj protokołu wyłącznie na podstawie liczby przewodów szyny. Porównaj rozwiązanie jednoobwodowe z regulacją fazową i adaptery czteroprzewodowe do trzech obwodów. Dla DALI lub 0–10 V sprawdź dodatkowo przewody sterujące, zasilacz oraz właściwą wersję reflektora na szynę trójobwodową. W tej rodzinie można zamówić obie te metody oraz fazowe ściemnianie Triac.
- Napięcie wejściowe: 110/220-240VAC 50/60Hz
- Wskaźnik oddawania barw: >90
- Rodzaj sterowania: ze ściemnianiem
- Kąt rozsyłu światła: 15°/24°/36°
- Adapter szynowy: 2 przewody lub 4 przewody do trzech obwodów
- Gwarancja: 3/5 lat
- Deklarowana trwałość: >50 000 godzin
- Temperatura pracy: od −25 do +55°C
- Temperatura przechowywania: −30 do +60°C
- Deklarowane oznaczenia: CE i RoHS. Poproś o dokumentację konkretnego modelu.
- Współczynnik mocy: >0,5 lub >0,9
- Całkowite zniekształcenia harmoniczne: <15%
- SDCM: <5 lub 3
- Korpus z odlewanego aluminium; do wyboru matowa biel i czerń
| Kod modelu | Moc | Wymiary | Strumień świetlny | System ściemniania | Karta techniczna |
|---|---|---|---|---|---|
| HOYUWO-TL-20WB | 20W±5% | Φ100*150mm | 1900-2200lm | Ściemnianie DALI / 0–10 V / Triac | Poproś o kartę |
| HOYUWO-TL-25WB | 25W±5% | Φ100*150mm | 2300-2500lm | Ściemnianie DALI / 0–10 V / Triac | Poproś o kartę |
| HOYUWO-TL-30WB | 30W±5% | Φ100*150mm | 2750-3000lm | Ściemnianie DALI / 0–10 V / Triac | Poproś o kartę |
| HOYUWO-TL-35WB | 35W±5% | Φ100*150mm | 3350-3500lm | Ściemnianie DALI / 0–10 V / Triac | Poproś o kartę |
- Inteligentne sterowanie Zigbee z aplikacji, Google Home lub Amazon Alexa; potwierdź bramkę i zgodność zamawianego wariantu.
- Opcjonalne zasilanie niskonapięciowe: 12 / 24 / 36 / 48 V DC
Co ustalić przed zamówieniem
Przed dodaniem reflektora do istniejącej szyny poprosimy o pisemne potwierdzenie zgodności z marką i modelem. Pozornie pasujący kształt nie wystarcza do zatwierdzenia adaptera.
Wykonamy próbę przy rzeczywistej odległości od obiektu. Ocenimy wielkość plamy światła i olśnienie z trasy klientów.
Na zgodnej szynie rozwiązanie może tworzyć akcenty w sklepie, na ekspozycji i w innych wnętrzach. Dobierz kąt oraz kierunek do odległości od obiektu.
Równa liczba przewodów nie wystarczy, by uznać dwa systemy za zgodne. Sprawdzimy elektryczne i mechaniczne dopasowanie szyn dwu-, trzy- i czteroprzewodowych do ich adapterów. Do mocowania ściennego, sufitowego lub podwieszenia dobierzemy akcesoria danego systemu.
- Podłączenie i montaż reflektora Triac na szynie dwuprzewodowej
- Montaż i okablowanie wersji 0–10 V / DALI na szynie czteroprzewodowej
Najpierw ustalimy zgodną parę szyna–adapter, mocowania i zasilanie. Reflektor zamontujemy i ustawimy według instrukcji tych części.
Jaki system ściemniania zamówić?
Wejścia fazowe, analogowe i cyfrowe potraktujemy jako różne rozwiązania. Poprosimy o sprawdzony zestaw zasilacza oraz sterownika, minimalny poziom ściemniania i zachowanie przy uruchomieniu. Protokół oprawy skoordynujemy z instalacją, a zamówienie będzie wskazywać opcję właściwą dla wybranego modelu.
Które wymiary potwierdzić przed zamówieniem?
Przy wymianie podamy rzeczywiste wymiary oprawy; podobna moc nie oznacza takich samych gabarytów. Sprawdzimy też punkty mocowania, wejścia kablowe i elementy zewnętrzne. Dla HOYUWO-TL-20WB rysunek wskazuje Φ100 × 150 mm. Porównamy te dane z podłożem i zamawianą wersją, ponieważ pozostałe warianty mogą się różnić.
Jakiej szyny i adaptera wymaga ten reflektor?
Przed wyborem reflektora rozpoznamy model i obwody szyny. Sprawdzimy mechaniczne oraz elektryczne dopasowanie adaptera do systemu.
Jakie elementy są potrzebne do inteligentnego sterowania?
Ustalimy sposób sterowania i platformę użytkowania. Przed potwierdzeniem dostawy sprawdzimy zgodność modelu z planowaną bramką i zasilaczem.
Tekst ilustracji w dostępnej formie

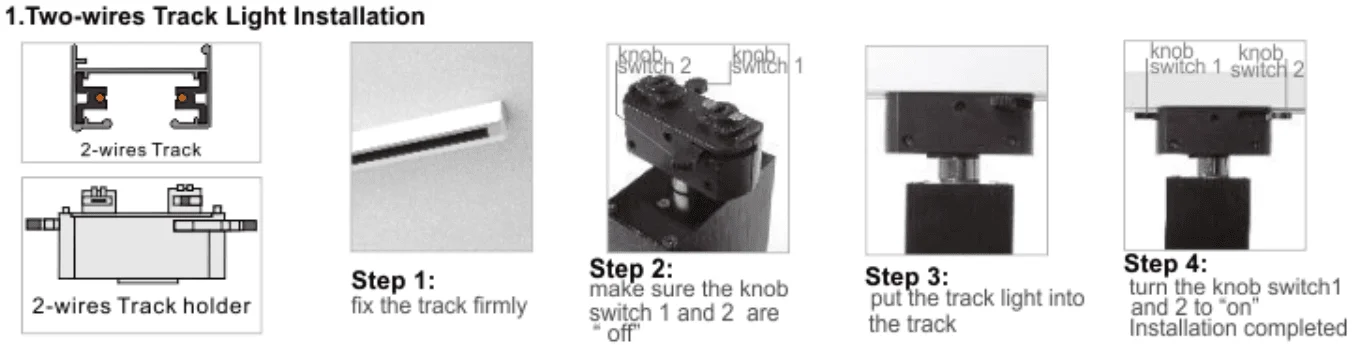

Ilustracja 1 · Montaż
- Montaż oprawy na szynie 2-przewodowej przy odłączonym zasilaniu.
- 1. Stabilnie zamocuj szynę.
- 2. Sprawdź, czy przełączniki 1 i 2 są w pozycji „off”.
- 3. Wsuń oprawę do szyny.
- 4. Ustaw przełączniki 1 i 2 na „on” według instrukcji adaptera. Sprawdź mocowanie.

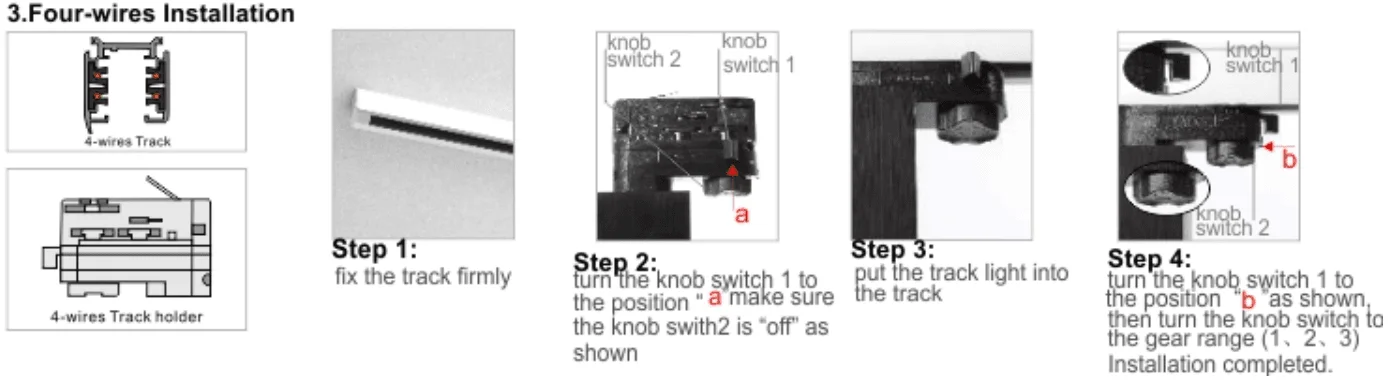

Ilustracja 2 · Montaż
- Montaż na szynie 4-przewodowej przy odłączonym zasilaniu. Elementy: szyna, adapter i przełączniki 1 oraz 2.
- 1. Stabilnie zamocuj szynę.
- 2. Ustaw przełącznik 1 w pozycji „a”, a przełącznik 2 na „off”, zgodnie z ilustracją i instrukcją adaptera.
- 3. Wsuń oprawę do szyny.
- 4. Ustaw przełącznik 1 w pozycji „b” i wybierz obwód 1, 2 lub 3 odpowiednim selektorem. Sprawdź zakończony montaż.
