Liniowe moduły szynowe do światła akcentującego lub rozproszonego
Liniowa rodzina szynowa obejmuje reflektor z rastrem do akcentów i moduł rozpraszający światło pod kątem 120° do oświetlenia ogólnego. Oba można wychylać o 45°. Przed połączeniem elementów sprawdź zgodność adaptera i akcesoriów z szyną wybraną w projekcie. Oznaczenia modułów 5 × 2 W, 10 × 2 W, 15 × 2 W i 20 W × 2 różnią się od mocy całej oprawy w tabeli. Traktuj je jako źródłowe oznaczenia modułów, a pobór potwierdź dla kodu zamówieniowego.
- Napięcie wejściowe: 110/220-240VAC 50/60Hz
- Rodzaj zasilacza LED: zasilacz z izolacją galwaniczną w zestawie
- Sterowanie: włącz/wyłącz
- Adapter szynowy: 2-przewodowy
- Regulacja kierunku światła: tak
- Deklarowany brak migotania: tak
- Temperatura pracy: −20 do +50°C
- Gwarancja producenta: 2/3 lata
- Temperatura barwowa: 3000K/4000K/6000K
- Wskaźnik oddawania barw: >90
- Współczynnik mocy: >0.5 lub 0.9
- Deklarowana trwałość: >50000 h
- Materiały: ciśnieniowy odlew aluminium i PC; wykończenie białe lub czarne
| Kod modelu | Rodzaje | Warianty mocy | Wymiary | Karta techniczna |
|---|---|---|---|---|
| HOYUWO-TL-9WL-01 | Reflektor 5 × 2 W | 9W±5% | 214*33mm | Poproś o kartę |
| HOYUWO-TL-18WL-01 | Reflektor 10 × 2 W | 18W±5% | 346*33mm | Poproś o kartę |
| HOYUWO-TL-25WL-01 | Reflektor 15 × 2 W | 25W±5% | 478*33mm | Poproś o kartę |
| HOYUWO-TL-32WL-01 | Reflektor 20 W × 2 | 32W±5% | 611*33mm | Poproś o kartę |
| HOYUWO-TL-9WL-02 | Liniowa oprawa profilowa | 9W±5% | 214*33mm | Poproś o kartę |
| HOYUWO-TL-18WL-02 | Liniowa oprawa profilowa | 18W±5% | 346*33mm | Poproś o kartę |
| HOYUWO-TL-25WL-02 | Liniowa oprawa profilowa | 25W±5% | 478*33mm | Poproś o kartę |
| HOYUWO-TL-32WL-02 | Liniowa oprawa profilowa | 32W±5% | 611*33mm | Poproś o kartę |
Porównaj możliwości zastosowania w domu, galerii sztuki, sklepie detalicznym lub innym wnętrzu komercyjnym.
Zgodny system szynowy pozwala rozplanować akcenty w sklepie, ekspozycji lub innym wnętrzu.
Montaż wykonamy według instrukcji konwencjonalnego systemu szynowego LED, zgodnie z poniższą sekwencją.
Co ustalić przed zamówieniem
Sprawdzimy zgodność oprawy z dokładną marką i modelem planowanej szyny.
Przygotujemy mocowania i połączenia według instrukcji, przy odłączonym zasilaniu podczas prac.
Jakie wymiary trzeba sprawdzić?
Rysunek modelu podaje wymiary potrzebne do kontroli miejsca montażu, mocowań i przestrzeni dla zasilacza.
Jakiej szyny i adaptera wymaga ten reflektor?
Przed doborem adaptera zidentyfikujemy istniejącą szynę i jej dostępne obwody.
Co musi być określone w ofercie tego modelu?
W specyfikacji zamówienia określimy wersję, zasilanie, wykończenie i temperaturę barwową.
Tekst ilustracji w dostępnej formie
Ilustracja 1 · Dane techniczne

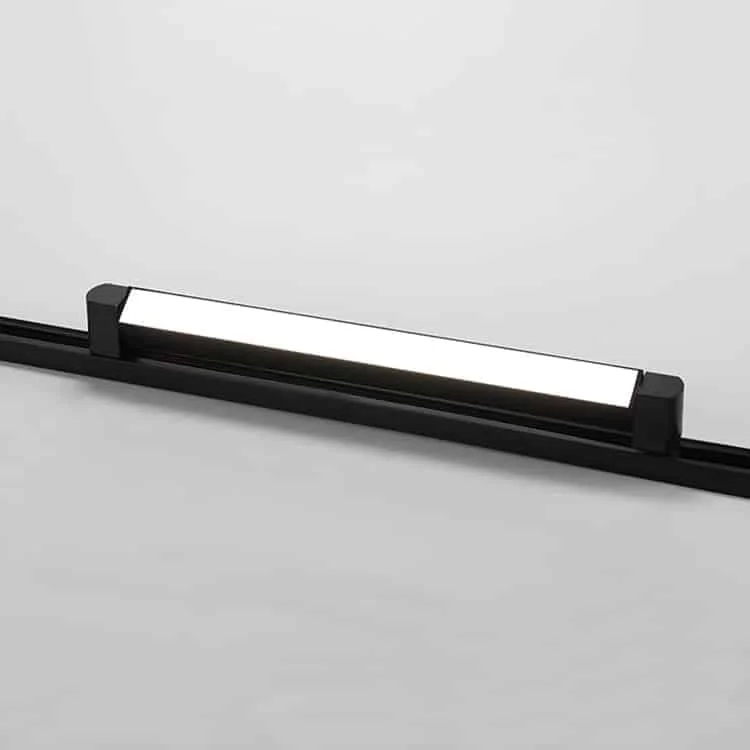

- Liniowy moduł szynowy ze światłem rozproszonym
- Oświetlenie szynowe do sklepów, supermarketów i salonów odzieżowych
Ilustracja 2 · Dane techniczne
- Biały reflektor

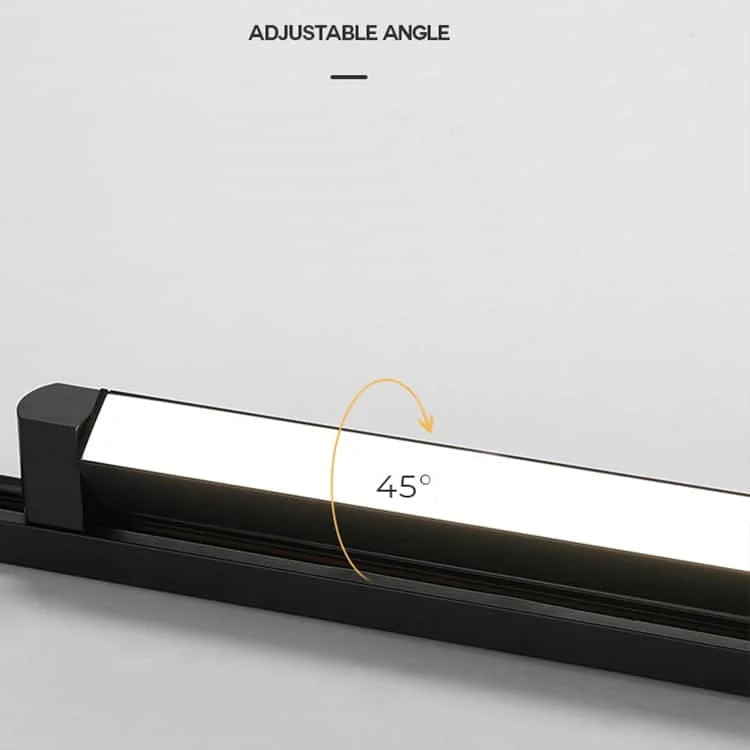

Ilustracja 3 — dane techniczne
- REGULACJA KĄTA
Ilustracja 4 · Montaż
- 1. Zamontuj szynę 2-przewodową.
- 2. Ustaw adapter oprawy.
- 3. Zamocuj oprawę w szynie.
- 4. Sprawdź stabilność osadzenia przed zakończeniem montażu.
