High bay i low bay: wysokość a rozsył światła

Najpierw rozrysuj przejścia, regały i płaszczyzny pracy. Oprawy o zbliżonej mocy mogą rozsyłać światło inaczej zarówno przy niskim, jak i wysokim suficie. High bay oraz low bay to handlowe określenia zastosowania, które nie zastępują fotometrii. Poniższe zakresy pozostają przykładami do porównania alternatyw wykonujących to samo zadanie.

Przy doborze do hali lub dużego pomieszczenia porównaj montaż oraz rozsył. Katalog wyróżnia rozwiązania dla niższych wnętrz i oprawy do wysokich sufitów, ale każdy wariant trzeba odnieść do rzeczywistej geometrii.

Oceń źródło z pozycji pracownika

Sprawdź widoczność źródła podczas pracy, transportu towarów i patrzenia na regał. Ta sama oprawa może być odbierana inaczej z różnych miejsc, szczególnie przy obniżonej wysokości montażu.

Pięć kryteriów porównania

• Strumień: źródło używa 8000 lm jako orientacyjnego progu i podaje przykłady 50 W oraz 100, 150 i 200 W. Nie jest to normatywna definicja high bay ani low bay. Lumeny określają strumień, a nie skuteczność świetlną.
• Wysokość: źródłowe przykłady obejmują około 3,05–6,10 m (10–20 ft) dla niższych oraz 6,10–15,24 m (20–50 ft) dla wyższych wnętrz. Inny opis podaje 3,66–6,10 m (12–20 ft). To zakresy orientacyjne, nie sztywne granice klasyfikacji produktu.
• Optyka: bliżej płaszczyzny może sprawdzić się szeroki kąt, na przykład 120°. Na większej wysokości przykłady 45°, 60° i 90° bardziej skupiają światło. Dobór wymaga fotometrii i sprawdzenia równomierności.
• Zastosowanie: sklep, warsztat, magazyn i hala sportowa mogą wymagać innych rozsyłów przy tej samej wysokości. Liczą się regały i zadania wzrokowe.
• Format: dostępne są okrągłe UFO, konstrukcje liniowe, inne geometrie i przykłady z lampami E27/E40. Sam kształt nie wyznacza właściwej wysokości.

Rozpatruj łącznie mocowanie, strumień, optykę i wysokość. Nazwa handlowa nie pozwala zrezygnować z oceny fotometrycznej.

Sprawdź modele i sposoby montażu, potwierdzając każdą modyfikację dla dokładnego wariantu oraz zamówienia.

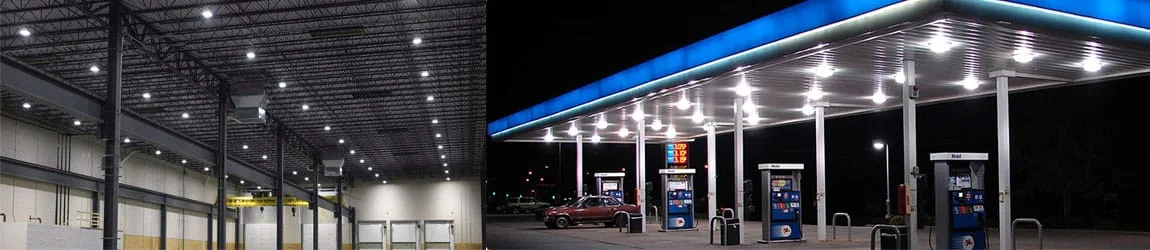

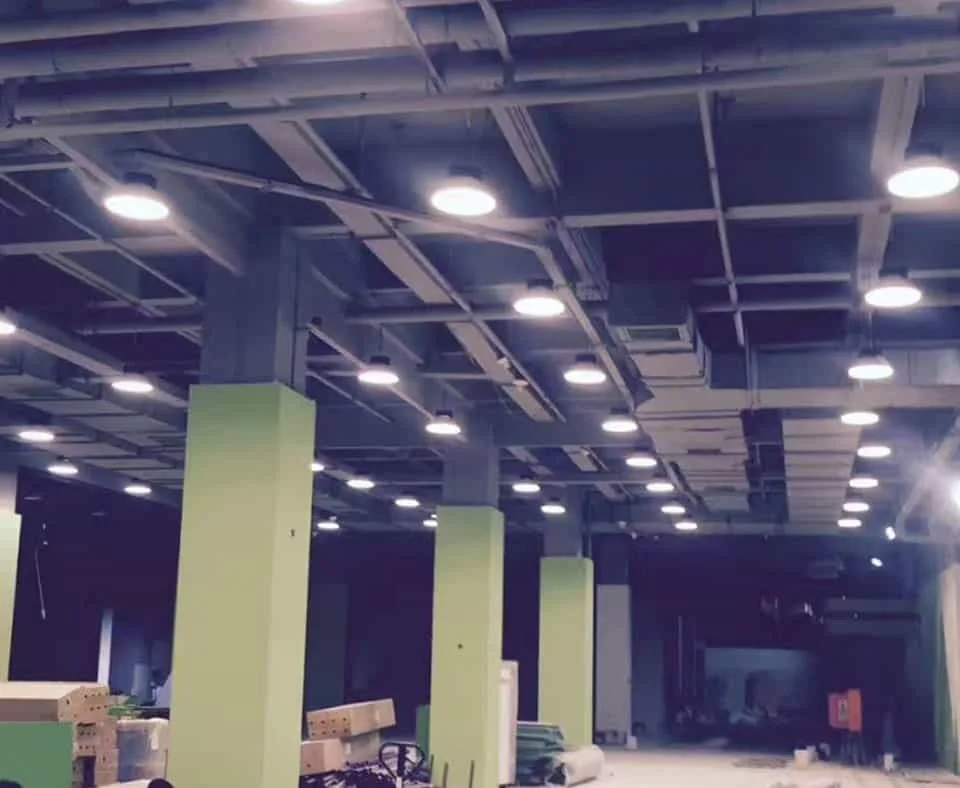

Duża powierzchnia przemysłowa lub handlowa wymaga analizy całego rozkładu. Światło musi docierać do wyznaczonych stref. Przynależność do rodziny przemysłowej nie gwarantuje równomierności.

Dla wysokich wnętrz źródło podaje orientacyjnie 6,10–15,24 m (20–50 ft). Sama ta wysokość nie określa modelu do hangaru, magazynu czy pawilonu.

Sprawdź dopuszczalność wymiany soczewki lub odbłyśnika zgodnie z projektem. Optyka nie zawsze jest stała. Zmiana odległości od użytecznej płaszczyzny zmienia powierzchnię objętą wiązką.

Przed wyborem 60° lub 90° potwierdź wysokość i płaszczyznę pracy oraz dostępność optyki dla modelu. Dodanie odbłyśnika nie gwarantuje wyniku. Natężenie wyrażaj w lx, czyli lm/m²; foot-candle, czyli lm/ft², to alternatywna jednostka w źródłach anglosaskich.

Porównaj widoczność zadania, konserwację i zużycie. Właściwy rozsył wspiera widzenie, ale nie jest automatyczną gwarancją produktywności.

Dla dużej wysokości potwierdź strumień oraz optykę. Liniowe i okrągłe UFO 150–600 W są przykładami ze źródła, a nie wyborem właściwym dla każdego projektu.

Dla niższych sufitów podano handlowy przykład 3,66–6,10 m (12–20 ft), bez traktowania go jako definicji normatywnej.

Przy małej wysokości oceń bezpośrednią widoczność źródła i równomierność. Szeroka optyka może być przydatna, ale nie musi pozwolić na zmniejszenie liczby punktów.

Nie stosuj tego wskazania jako zasady bez wyjątków.

W sklepie lub ekspozycji można wyróżnić produkty bez jednakowego poziomu na wszystkich powierzchniach. Przed użyciem przykładów 60–100 W nisko nad użytkownikiem sprawdź olśnienie i rozsył dla konstrukcji liniowej lub okrągłej.

Porównuj ten sam plan obliczeniowy

Wymagaj jednakowej wysokości użytecznej, przeszkód i zadania dla wszystkich alternatyw. Pozwoli to odróżnić realną zmianę optyki od pozornej poprawy uzyskanej przez inne założenia.

Uwzględnij różne wysokości w jednym budynku

W polskim obiekcie z antresolą lub niższym zapleczem nie kopiuj bez zmian modelu z głównej hali. Zmierz odległość do płaszczyzny zadania w każdej części i sprawdź widok osoby na antresoli. Jedna nazwa rodziny opraw nie oznacza identycznych warunków obserwacji w całym budynku.

Zapisz optykę razem z wysokością montażu

W dokumentacji odbiorowej połącz pozycję każdej oprawy z kodem soczewki lub odbłyśnika. Przy późniejszym zamówieniu zamiennika porównaj również fotometrię i dopuszczony montaż. Samo powtórzenie mocy i barwy nie zapewni poprzedniego pokrycia światłem.

Wybierz model według obliczeń i dokumentacji, bez narzucania handlowego progu lumenów lub watów. Na dużej wysokości kieruj światło tam, gdzie jest potrzebne. Przy niskim suficie unikaj nadmiaru i złego kierunku, nawet gdy urządzenie nazywa się low bay. Zestaw widoczność źródła oraz równomierność przy tych samych przeszkodach i płaszczyznach pracy.
