Panel LED do sufitu: optyka, montaż i dostęp serwisowy

W polskim biurze czy sklepie panel zwykle pracuje razem z wieloma podobnymi oprawami. Wybór optyki, regulacji i obsługi wpływa więc na cały sufit. Przed zakupem połączymy potrzebne światło z wymiarami, materiałami i elektroniką. Poradnik rozróżnia konstrukcję boczną oraz tylną i porządkuje sprawdzanie elementów. Tabele wymiarów i mocy są przykładami; właściwe dane muszą pochodzić z karty dostarczanego modelu.

Jak panel LED rozprowadza światło?

Rozróżnij położenie emiterów i drogę światła do powierzchni świecącej. To podstawowa różnica między podświetleniem bocznym a tylnym.

Światło wprowadzane z krawędzi

Płyta światłowodowa odbiera światło diod na brzegu i kieruje je w stronę dyfuzora. Warstwa odbijająca odzyskuje część emisji. Oceń wspólnie emitery, płytę, rozpraszanie i jakość montażu.

Światło emiterów za dyfuzorem

W panelu backlit obok korpusu i dyfuzora znajdują się listwy lub płytki LED. Zależnie od projektu soczewki pomagają rozprowadzać światło.

Emisja dociera do powierzchni wyjściowej bez bocznej płyty światłowodowej. Optykę tworzą emitery, soczewki, odbicie od tylnej części i dyfuzor.

12345678910131518202123266242782829

Przesuń rysunek poziomo, aby zobaczyć szczegóły.

Sprawdź także panele LED, aby porównać konkretne wersje. Przed wyborem mocowania sprawdź równomierność i komfort kompletnej oprawy. Zgodne akcesoria umożliwiają montaż wpuszczany, natynkowy lub zwieszany. Rozkład emisji zależy od płyty w konstrukcji bocznej albo diod za dyfuzorem w tylnej.

Z czego składa się panel?

1. Ramka utrzymuje konstrukcję i może uczestniczyć w odprowadzaniu ciepła. Porównaj sztywność oraz materiał, np. stal, PC, stop aluminium A6063 albo połączenie tworzywa i aluminium.

Sprawdź łączenia, wykończenie i mocowanie wraz z potrzebnymi wymiarami. Cena lub masa ramki nie wystarczy do oceny wytrzymałości.

2. Moduł LED. Liczbę emiterów oceniaj razem z prądem i optyką. Moduł wpływa na strumień, oddawanie barw, CCT oraz koszt.

Sama liczba diod nie dowodzi jakości. Potrzebne są dane rozkładu, optyki i punktu pracy. SMD2835 i SMD4014 opisują obudowy elementów, a HONGLI, SANAN, SAMSUNG czy Lumileds to przykładowi dostawcy. Nie oznacza to ich użycia w każdym panelu HOYUWO LED.

3. Płyta światłowodowa prowadzi światło z obwodu i współpracuje z warstwą odbijającą. Materiał oraz parametry potwierdź w dokumentacji; w opisach występują m.in. PMMA, MAS i PS.

Zamiennik płyty dobierz do optyki, nie tylko grubości. Zakres 1,6–3,0 mm opisuje przykłady. Skład tworzywa i warunki termiczne wpływają na starzenie, więc nazwa PS, MAS lub PMMA nie przesądza o dwóch, trzech czy pięciu latach trwałości albo gwarancji.

4. Dyfuzor może wykorzystywać PC, akryl, PS, PP lub inne materiały. Rozprasza światło i ogranicza widoczność punktów LED. Skład i powierzchnia wpływają na transmisję oraz starzenie; brak uniwersalnego rankingu cen według samego tworzywa.

Wersje boczna i tylna mogą wymagać innej geometrii dyfuzora. Oceniaj sztywność i mieszanie światła, a grubości 0,8–1,2 mm traktuj jako przykłady. Ogólne liczby 92%, 88% czy 80% nie zastępują danych transmisji konkretnego gatunku i wykończenia.

5. Warstwa odbijająca za płytą, określana w przykładzie jako RW250, pomaga odzyskać pozostałe światło.

6. Tylna osłona. Sprawdź geometrię i grubość modelu. Metalowa powierzchnia z warstwą odbijającą może pełnić funkcje mechaniczne, cieplne i optyczne.

7. Zasilacz. Parametry izolacji oraz zabezpieczeń odczytaj z dokumentów drivera razem z prądem, napięciem, regulacją i dopuszczalnym otoczeniem. Ani cena, ani zdjęcie telefonem ich nie potwierdzają. Modulację światła sprawdza się metodą właściwą dla zastosowania.

8. Akcesoria mocujące muszą odpowiadać jednocześnie oprawie i konstrukcji sufitu.

Jak dzieli się panele LED?

Sposób świecenia, mocowanie i wyposażenie to odrębne kryteria. Możesz połączyć je według potrzeb wnętrza. Poniższy podział ułatwia rozpoznanie wariantów.

1. Położenie emiterów LED

• Panel z podświetleniem tylnym ma emitery za dyfuzorem. Odstępy między diodami i komora mieszająca wpływają na równomierność. Przywołane 595 × 595 mm, 4000 lm, ponad 45 mm grubości i równomierność powyżej 0,9 dotyczą przykładów, a nie wszystkich paneli backlit.
• Panele LED z podświetleniem krawędziowym Światło diod na obwodzie rozprowadza płyta światłowodowa. Dawne przykłady wskazywały 595 × 595 mm, mniej niż 3000 lm, grubość do 15 mm i równomierność do 0,85. Nie są to granice całej technologii. Sprawdź model i podczas montażu unikaj zabrudzenia oraz odkształcenia optyki.

2. Sposób mocowania

• Panel LED wpuszczany. Wymaga zgodnego otworu lub modułu sufitu oraz przewidzianego podparcia albo zamocowania.
• Panel LED natynkowy. Może pracować tam, gdzie nie ma miejsca na wpuszczenie. Niektóre wersje potrzebują osobnej ramki, inne mają własny korpus do montażu powierzchniowego.
• Panel LED zwieszany korzysta ze zgodnego zestawu zawiesi, kotew i doprowadzenia zasilania określonych dla modelu.

3. Funkcje i wyposażenie

• Ściemniany panel LED. Potrzebny jest zasilacz zgodny zarówno z panelem, jak i regulatorem. Przykładowe systemy to TRIAC, 0/1–10 V i DALI. Zobacz poradnik porównujący regulację TRIAC, 0–10 V i DALI.

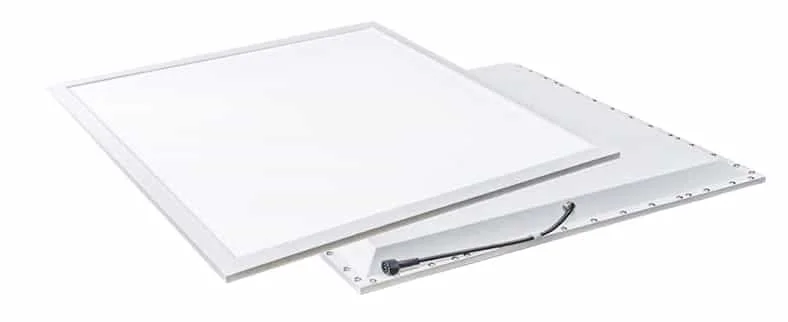

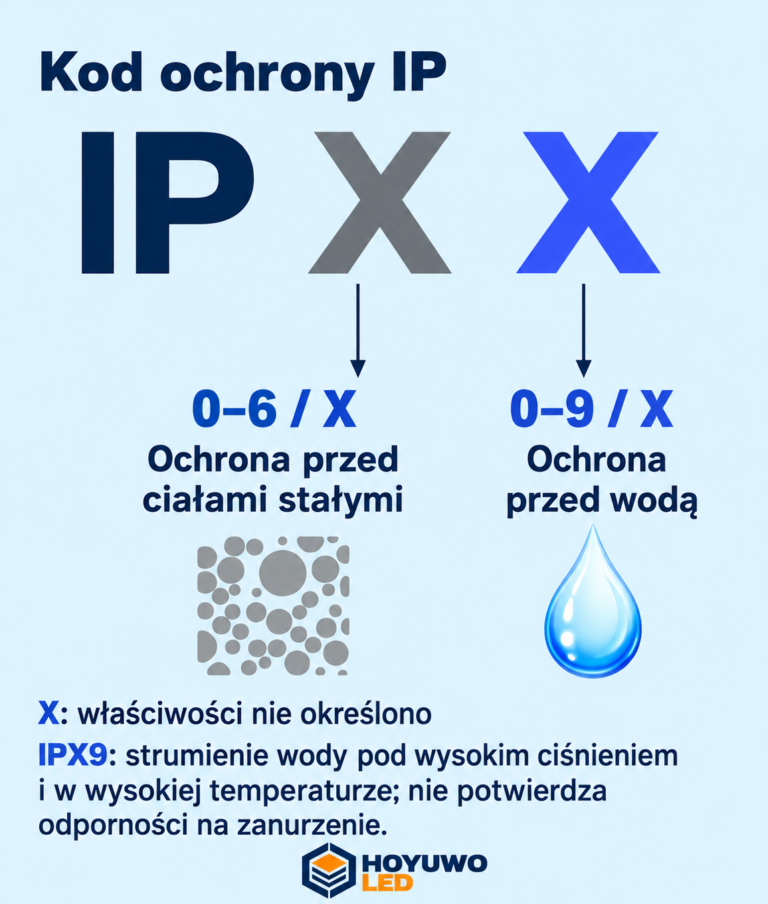

• szczelne panele LED. Ochrona obejmuje obudowę, uszczelki i połączenia w sprawdzonej konfiguracji. Dla różnych szczelnych paneli LED przywołano IP44, IP54, IP65 i IP68. Ustal zakres ochrony i warunki miejsca. Te stopnie nie są zamienne i nie dopuszczają automatycznie każdego wilgotnego otoczenia.

Zastosowania paneli LED

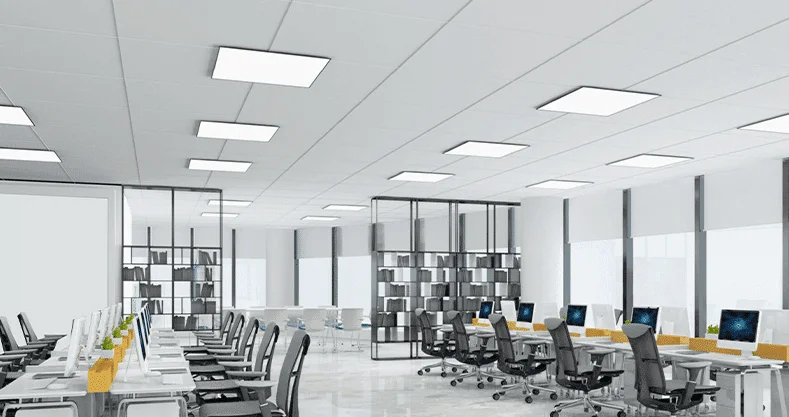

Przy zgodnym rozsyle, wyglądzie i poborze panel może pracować w różnych miejscach. Typowe sposoby zabudowy obejmują:

• Sufity, także przy wymianie opraw świetlówkowych z rastrem;
• Ściany, jeśli model dopuszcza taki montaż;
• Zabudowę dekoracyjną z właściwym chłodzeniem i dostępem serwisowym;
• Inne miejsca wyraźnie przewidziane przez producenta.

Panele spotyka się w biurach, sklepach, szkołach, placówkach opieki, mieszkaniach i parkingach. Wspólny format nie oznacza jednakowych wymagań każdego z tych obiektów.

Jak dobrać panel do sufitu?

Aby wybrać odpowiedni panel LED, zestaw potrzeby instalacji z poniższymi parametrami:

Przed wyborem układu emiterów porównaj serwis, gabaryty, strumień i rozsył. Panel boczny może być cienki, a tylny eliminuje boczną płytę światłowodową. Nie gwarantuje to odporności na żółknięcie ani nierównomierność; żadna konstrukcja nie określa samodzielnie jakości.

Format i pobór: niewielka oprawa małej mocy może wystarczyć do kuchni, pokoju pracy czy innej strefy, jeśli potwierdzi to obliczenie. Przykładowe wymiary to 1200×300mm, 300 × 300, 300 × 600, 600 × 600 i 600 × 1200 mm. W zestawieniu pojawiają się moce 9, 12, 18, 21, 22, 24, 36, 48, 72, 85 i 90 W.

Powierzchnia i waty nie wystarczą do obliczenia instalacji. Przykłady 300 × 300 mm, około 10 W dla 3–8 m² oraz 300 × 600 mm, 18–20 W dla 8–15 m² wymagają uwzględnienia wysokości, zadania, odbić i rozsyłu.

W sklepie sprawdź fotometrię także dla popularnych formatów handlowych 2 × 2, 4 × 1 i 4 × 2 ft. Wymiary nie określają ani strumienia, ani natężenia na stanowisku.

Strumień podaje się w lm, a skuteczność w lm/W. Większa skuteczność może ograniczyć moc przy tym samym świetle użytecznym. Przywoływane 100–170 lm/W to dane przykładów, nie granice technologii. Sprawdź kompletną oprawę.

Oszczędność wyznaczają moc czynna, czas i porównywalny efekt świetlny. PF opisuje relację mocy czynnej do pozornej na wejściu AC. Nie wskazuje, jaka część energii staje się światłem ani jak długo panel będzie działał.

Oddziel PF od sprawności drivera, odczytując napięcie i obciążenie badania. Sprawność to relacja mocy wyjściowej do czynnej wejściowej. Nie wynika automatycznie z mocy nominalnej oprawy.

Olśnienie oceń w planowanej geometrii, przy konkretnych luminancjach i pozycji obserwatora. Katalogowy UGR ma określone warunki obliczeń; nie jest podstawą do przypisywania oprawie skutków medycznych.

Deklarowana trwałość wymaga warunków termicznych, kryterium utrzymania strumienia i odrębnych warunków gwarancji. 50 000 godzin podzielone przez 12 godzin dziennie daje około 11,4 roku, ale nie zapewnia takiego czasu bezawaryjnej eksploatacji.

Poproś o badania i gwarancję kompletnej referencji. Marka drivera oraz jego izolacja nie oceniają samodzielnie panelu; wynik zależy również od projektu optycznego, mechanicznego i cieplnego.

Marka	Philips	Osram	LIFUD	EAGLERISE	DONE
Cena	Porównaj warunki oferty	Porównaj warunki oferty	Porównaj warunki oferty	Porównaj warunki oferty	Porównaj warunki oferty
Gwarancja	Zależnie od modelu i warunków	Zależnie od modelu i warunków	Zależnie od modelu i warunków	Zależnie od modelu i warunków	Zależnie od modelu i warunków

Dostawcy elektroniki zasilającej do paneli

Wymiary i przykładowe moce paneli

Przed zakupem porównaj rysunek i parametry światła z projektem. Poniższe formaty oraz moce są przykładami wersji.

Wymiary	300 × 300 mm (format handlowy 1 × 1 ft)	600 × 300 mm (panel LED w formacie 1 × 2 ft )	600 × 600 mm (2×2 stopy)	1200 × 300 mm (format handlowy 4 × 1 ft)	1200 × 600 mm (4 × 2 ft)
Moc	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Uwaga 1: panel z podświetleniem tylnym nie musi mieć większej mocy niż boczny tej samej wielkości. Sprawdź możliwości dokładnego modelu.

Uwaga 2: dla 1200 × 150 mm, 1200 × 200 mm i 1200 × 1200 mm potwierdź dostępność oraz warunki produkcji.

Wymiana panelu bez problemów z zabudową

Zmierz przestrzeń i sposób podparcia starej oprawy. Uwzględnij zasilacz, złącza oraz wyjęcie panelu do serwisu. Wtedy porównanie obejmie rzeczywisty montaż, zamiast ograniczać się do widocznej ramki.

Sposoby montażu panelu LED

Porównaj instrukcję konkretnego urządzenia z czterema przykładami montażu sufitowego:

Ułożenie w suficie modułowym

Przed pracą ustal rolę elementów sufitu, aby nie usuwać konstrukcji bez uzasadnienia. Pracuj po odłączeniu zasilania zgodnie z instrukcją. Sprawdź podparcie, wymiary i dostęp do drivera.

Montaż na zawiesiach

Zgodny zestaw powinien zapewnić właściwe kotwienie, rozłożenie obciążenia i zasilanie. Wysokość ustaw według projektu oraz instrukcji. Ilustracja pokazuje cztery linki i cztery punkty podwieszenia.

Montaż w ramce natynkowej

Instrukcja zestawu określa kolejność i połączenia. W przykładzie panel wsuwa się po zamocowaniu trzech boków ramki, a następnie zamyka pozostały bok.

Montaż na sprężynach

Sprawdź otwór i instrukcję wersji. W niektórych małych panelach mocowanie przypomina rozwiązanie zastosowane w wpuszczanych oprawach downlight LED.

Jakie objawy usterek mogą wystąpić?

1. Ciemniejsze strefy. Grubsza płyta nie jest automatyczną naprawą; 2,0T i 3,0T to przykładowe grubości. W konstrukcji bocznej sprawdź emitery, montaż i optykę, zanim ustalisz przyczynę.

2. Zmiana koloru na obwodzie. Odróżnij starzenie optyki od zmiany LED. Odstępy i części modyfikuj wyłącznie zgodnie z instrukcją, ponieważ niezgodna zmiana może pogorszyć równomierność.

3. Zmiana koloru środka. Przy rozróżnianiu uszkodzenia dyfuzora i płyty światłowodowej pomocny będzie poradnik przyczyn żółknięcia paneli LED.

4. Faliste lub nierówne świecenie. Sprawdź temperaturę, materiał i sposób montażu. Odkształcona warstwa odbijająca albo optyka może powodować taki obraz, ale objaw sam nie potwierdza przyczyny.

5. Przerywane świecenie. Najpierw zbadaj moduł, driver, zasilanie i współpracę ze ściemniaczem. Migotanie ma różne przyczyny; część zamienną wybierz po diagnozie.

Rynek paneli LED

Potrzeby stojące za zakupem

Możliwości sprzedaży oceń na podstawie projektów i docelowych odbiorców. Modernizacja, nowa budowa i poprawa sterowania mogą zwiększać zapotrzebowanie. Globalna prognoza bez źródła i metody nie pozwala jednak obliczyć lokalnej sprzedaży.

Poza watami porównuj dopasowanie do sufitu. Oferta powinna określać dostępność, pomoc techniczną oraz weryfikowalne parametry.

Czynniki rozwoju oferty

• Energia i sterowanie: rozpoznaj potrzeby modernizacji, regulacji i zarządzania światłem w konkretnym obiekcie.
• Rozwój produktu: porównaj profil, funkcje, oddawanie barw i serwis na podstawie danych modelu.
• Nowe i modernizowane wnętrza: sprawdź potrzeby segmentu komercyjnego, mieszkaniowego lub instytucjonalnego, do którego kierujesz ofertę.

Wskazówki do przygotowania oferty

Zakres prac	Co opisać w propozycji
Sterowanie	Zgodność regulacji, czujników i zarządzania — funkcje wymagają potwierdzenia dla modelu.
Zastosowanie	Potrzeby biura, szkoły, sklepu lub innego obiektu — każdy projekt trzeba ponownie ocenić.
Projekt i obsługa	Dopasowanie do sufitu, równomierność, olśnienie, dojście do zasilacza oraz dostępność części.

Przy realizacji etapami zachowaj oznaczenie zatwierdzonego modelu i wykończenia. Kolejne dostawy porównuj z próbką włączoną oraz wyłączoną. Kolor ramki, dyfuzor i rozsył wpływają na spójny wygląd sufitu.
