COB czy SMD? Porównanie kompletnych opraw LED

W zapytaniu o oprawy do polskiego sklepu lub hali zaczniemy od potrzebnego rozsyłu i światła użytecznego. Dopiero potem ocenimy, jak COB albo SMD współpracują z optyką, radiatorem i driverem. Są to sposoby integracji emiterów, a nie dwa z góry ustalone poziomy jakości. Przykładowe wymiary pomogą czytać karty, lecz o barwie, skuteczności i trwałości zdecydują dane konkretnego modelu oraz warunki pracy.

Porównaj integrację, optykę i warunki cieplne osobno

W karcie porównania rozdzielimy sposób budowy emitera od wyniku kompletnej oprawy. Pozwoli to ocenić korzyść konkretnego rozwiązania bez przypisywania jednej cechy wszystkim modułom COB lub SMD. Poniższe różnice konstrukcyjne potraktujemy jako pytania do dokumentacji produktu.

1. Różnice w sposobie wykonania

• SMD: element LED przygotowuje się jako obudowany podzespół do montażu powierzchniowego, a następnie umieszcza na płytce. Materiały, połączenia i próby zależą od projektu komponentu.
• COB: wiele struktur LED łączy się na wspólnym podłożu z odpowiednimi połączeniami oraz materiałami ochronnymi. Szczegóły procesu wynikają z rozwiązania producenta.

2. Optyka i efekt świetlny

• Rozsył określa wspólne działanie emiterów i optyki.
• Olśnienie wymaga oceny luminancji, przesłonięcia i geometrii instalacji.
• Równomierność sprawdza się w oprawie oraz przestrzeni; nie wynika z samego COB lub SMD.

Punkty SMD mogą być widoczne przy zbyt słabym mieszaniu światła przez dyfuzor i odstępy. COB skupia źródło, lecz także potrzebuje odpowiedniej optyki. Żaden format sam nie zapewnia jednolitej wiązki ani braku olśnienia.

3. Obudowa elementu i układ punktów świecących

• SMD: obudowane emitery na płytce można rozmieścić w wielu punktach.
• COB: wiele struktur, oznaczonych w schemacie literą N, integruje się na jednym podłożu. Powstaje skupiona powierzchnia świecąca, której równomierność zależy od projektu.

4. Odprowadzanie ciepła

COB nie usuwa potrzeby chłodzenia. Sprawdź temperatury dopuszczalne komponentu oraz wpływ otoczenia, płytki, interfejsów i radiatora. Wszystkie te części tworzą drogę przepływu ciepła.

Porównanie wymaga temperatur, mocy i sposobu montażu obu opraw. Rozłożenie SMD na większej powierzchni zmienia rozkład ciepła, ale samo nie dowodzi skuteczniejszego chłodzenia.

5. Zastosowania obu konstrukcji

Jako przykłady sprawdź oprawy downlight oraz oprawy do zastosowań zewnętrznych. Dobór oprzyj na parametrach kompletnej oprawy. Liczby 50 W dla COB i 2000 W dla SMD opisują konkretne projekty, a nie technologiczne granice. Obie architektury występują w różnych rodzinach produktów.

6. Oddawanie barw i CRI

Więcej informacji zawiera poradnik wskaźnik oddawania barw. Dla danego komponentu i punktu pracy porównaj CCT, Ra i potrzebne wskaźniki dodatkowe, np. R9. Nie przypisuj automatycznie SMD wartości Ra 70–80, a COB 90–97. Obie grupy mają różne warianty kolorystyczne.

Cecha	COB	SMD
Integracja	Wiele struktur na wspólnym podłożu	Obudowane emitery zamontowane na płytce
Optyka	Może ułatwiać uzyskanie skupionej powierzchni świecącej	Umożliwia rozmieszczenie punktów świecących według projektu
Zarządzanie temperaturą	Zależne od komponentu, interfejsów i radiatora	Zależne od płytki, układu emiterów i radiatora
Kolory i skuteczność	Według danych modelu oraz warunków badania	Według danych modelu oraz warunków badania
Zastosowanie i koszt	Porównaj kompletną oprawę dla danego zadania	Porównaj kompletną oprawę dla danego zadania

Czym są elementy SMD?

SMD oznacza elementy montowane powierzchniowo w technologii SMT. Pojedyncza obudowa może mieścić jedną lub kilka struktur LED.

Emitery połącz z dyfuzorem, odbłyśnikiem lub soczewką odpowiednią do wymaganego rozsyłu. Początkowy rozkład światła komponentu to dopiero punkt wyjścia optyki oprawy.

Tabela zestawia przykładowe obudowy. Rozmieszczenie ich na płytce pozwala tworzyć moduły o różnej mocy.

Przykładowe wymiary — potwierdź kartę komponentu	SMD LED 3030	SMD LED 2835	SMD LED 5050
Wymiary	3,0 × 3,0 × 0,52 mm	2,8 × 3,5 × 0,8 mm	5,0 × 5,0 × 1,6 mm
Moc	1 W na element	Przywoływane warianty mają 0,2 W, 0,5 W lub 1 W na element. Potwierdź właściwą moc wybranej wersji.	W przykładzie są wersje 0,2 W oraz 3–5 W na element. Ten sam format nie zapewnia ich zamienności.
Napięcie i prąd	Przykłady: 6,2 V i 150 mA oraz 3,2 V i 300 mA. Sprawdź dokładne oznaczenie.	Przykłady: 3,2 V i 60 mA dla 0,2 W; 150 mA dla 0,5 W; 300 mA dla 1 W.	3,2 V i 60 mA dla 0,2 W;
Strumień świetlny	Przykładowy strumień 110–160 lm na element; przywołane maksimum 200 lm.	24–36 lm/element dla 0,2 W; 55–70 lm dla 0,5 W; 110–140 lm dla 1 W.	Wskazane 24–28 lm na element 0,2 W to strumień, a 200 lm/W dla wersji 3–5 W to skuteczność. Są to różne wielkości, które trzeba potwierdzić w karcie.
Przywołani producenci	LUMINUS, Osram, Bridgelux	Osram, EPISTAR, Bridgelux	CREE, Bridgelux, PHILIPS
Przykładowe zastosowania	Oświetlenie uliczne, naświetlacze i oprawy high bay	Przykłady obejmują emitery 0,2 W w tubach T8 i źródłach zamiennych, 0,5 W w panelach i downlightach oraz 1 W w naświetlaczach, przemysłowych oprawach LED high bay i oświetleniu ulicznym.	Warianty SMD5050 o mocy 0,2 W przywołano dla taśm 12 lub 24 V DC, a wersje 3–5 W dla naświetlaczy sportowych LED i opraw ulicznych dużej mocy

Przykładowe oprawy z SMD

• Oprawy liniowe z emiterami SMD
• Wpuszczany reflektor SMD
• Oprawa uliczna z SMD3030
• Naświetlacze LED w wykonaniu SMD lub COB

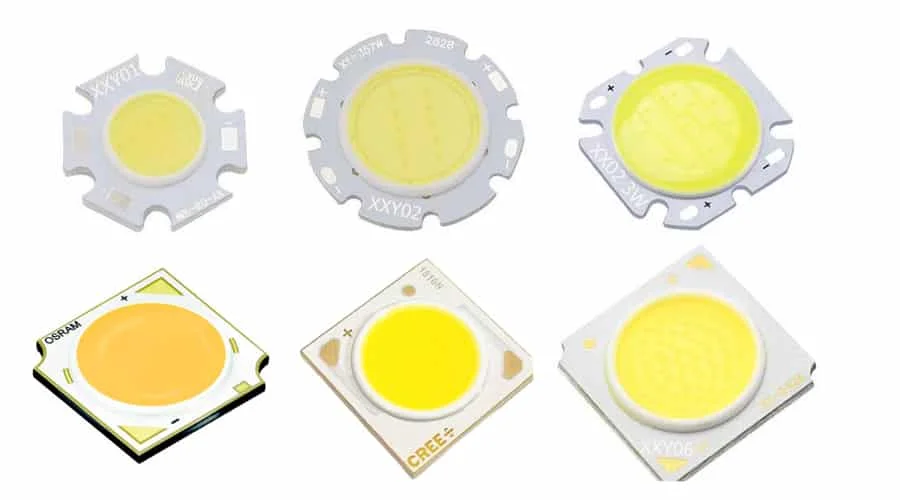

Co oznacza COB — chip on board?

W schemacie COB litera N oznacza liczbę struktur LED na wspólnym podłożu. Projekt obejmuje ich połączenia oraz materiały ochronne i optyczne.

Komfort i kształt wiązki oceń razem z przesłonięciem, soczewką, odbłyśnikiem i pozycją obserwatora. Skupiona powierzchnia COB sprzyja wybranym układom optycznym, lecz nie gwarantuje braku dyskomfortu.

W koszcie uwzględnij montaż, optykę i odprowadzanie ciepła, a nie tylko emiter. Nie można z góry uznać COB za tańsze od SMD przy równoważnym efekcie.

Przykładowe COB mają 11–60 mm i mogą przekraczać 3 W. To dane wybranych wersji, a nie granice formatu. Potwierdź wymiary, prąd oraz warunki cieplne dokładnej referencji.

Cechy modułów COB do sprawdzenia

• Skupiona powierzchnia emisji może ułatwiać określony projekt optyczny.
• Moc, kolor i prąd dobiera się według karty komponentu.
• Utrzymanie strumienia zależy od temperatury oraz warunków badania. Sama konstrukcja COB nie zapewnia 95% po 50 000 godzin.
• Oddawanie barw i skuteczność wynikają z referencji, a nie nazwy obudowy.

Przykładowe oprawy z COB

• Downlight LED COB CREE CRI 90
• Naświetlacze z modułem COB
• Uliczna oprawa LED COB
• Naświetlacze LED w wykonaniu SMD lub COB

Porównanie wiązki na tej samej powierzchni

Ustaw alternatywy w docelowej odległości i obejrzyj granice, nakładanie światła oraz cienie. Zachowaj to samo zadanie jako odniesienie. Skupione i rozłożone emitery mogą je realizować z różną optyką; nazwa obudowy nie przesądza wyniku.

Ustal, czy przewidziano wymianę modułu, drivera czy całej oprawy. Zachowaj zgodne referencje i warunki montażu. Wspólne oznaczenie COB albo SMD nie czyni dwóch części zamiennymi.

Sprawdź warunki montażu zamiennego modułu

Przy naprawie zgodny rozmiar podłoża nie potwierdza wymienności elektrycznej ani cieplnej. Potrzebne są właściwy prąd, zakres napięcia, połączenia i sposób przekazywania ciepła określone przez producenta. Zamiennik ocenimy także z istniejącą optyką, aby zachować rozsył i kolor zatwierdzonej oprawy.

Przed decyzją porównamy fotometrię, kolor, światło użyteczne i temperatury kompletnej konstrukcji. Jednolite świecenie wymaga odpowiedniego mieszania, a precyzyjny akcent — dobranej optyki i powierzchni źródła. COB lub SMD zaakceptujemy wtedy, gdy cały projekt spełni potrzeby. Zapiszemy również driver i części serwisowe, zamiast traktować nazwę emitera jako dowód jakości instalacji.
