Montaż opraw high bay: mocowanie, połączenia i uruchomienie
Przed montażem zestaw dane masy, mocowań, zasilania, ochrony i sterowania. Okrągłe UFO, wersje kwadratowe oraz liniowe mogą wymagać innych połączeń i podpór. Prace wykonuje kompetentny personel według instrukcji modelu, po odizolowaniu zasilania i sprawdzeniu braku napięcia. Ilustracje wyjaśniają układ, lecz nie zastępują dokumentacji konkretnej oprawy ani oceny konstrukcji budynku.
Kontrole przed montażem oprawy LED high bay
Jak ustalić wysokość i rozstaw?
| Moc | 20W-50W | 50W-100W | 100W-120W | 120W-150W | 150W-200W | 200W-300W | 300W-500W |
| Wysokość montażu | 3–5 m | 5–8 m | 8–10 m | 10–12 m | 12–15 m | 15–18 m | 18–30 m |
| Odległość między oprawami | 3–5 m | 5–8 m | 8–10 m | 10–12 m | 10–12 m | 12–15 m | 12–15 m |
Dobierz optykę razem z wymaganiami dotyczącymi natężenia, olśnienia i równomierności.
Tabela służy do wstępnego rozmieszczenia, a nie wyznaczenia końcowej liczby. Projekt musi sprawdzić przeszkody, rozsył i równomierność na zadaniu.
Ile kosztuje montaż opraw high bay?
Połączenia powierz osobom o odpowiednich kwalifikacjach. Wycena powinna obejmować dostęp, mocowania, akcesoria i uruchomienie. Koszt wynika z obiektu oraz zakresu prac, a nie z ogólnego porównania państw.
Pozostałe kontrole montażowe
- Sprawdź stan urządzenia i kompletność akcesoriów.
- Przekroje przewodów, zabezpieczenia oraz podział obciążeń określa projekt. Źródłowe zdanie o pięciu pierścieniach nie jest prawidłową instrukcją elektryczną.
- Przewód PE podłącz wtedy, gdy wymaga tego klasa ochronności urządzenia. Nie zależy to od liczby opraw.
- Zamocuj przewody przewidzianymi elementami, bez naciągania połączeń i improwizowanych otworów.
- Zachowaj odległości określone przez producenta od materiałów palnych oraz powierzchni utrudniających chłodzenie.
Poniżej rozróżniono trzy geometrie: liniową, kwadratową i okrągłą UFO.
Sprawdź dostęp po zakończeniu montażu
Oceń dojście przy obecnych maszynach, regałach i wykonywanej pracy. Przestrzeń na czyszczenie oraz wymianę przewidź przed zamocowaniem, razem ze środkami do bezpiecznej pracy na wysokości.
Zaplanuj konserwację przed montażem
Przewidź czyszczenie oprawy i zasilacza według instrukcji oraz wymaganą wentylację. Pył i wysoka temperatura mogą pogorszyć pracę kompletnego urządzenia.
Jak montuje się przemysłowe oprawy LED?
Zawsze stosuj instrukcję wybranego wariantu. Niektóre modele kwadratowe i okrągłe dopuszczają uchwyt lub zawieszenie, a wybrane liniowe linki albo montaż natynkowy. Podobny format nie oznacza wspólnej procedury dla wszystkich produktów.
Montaż opraw okrągłych i kwadratowych
- Zawieszenie:

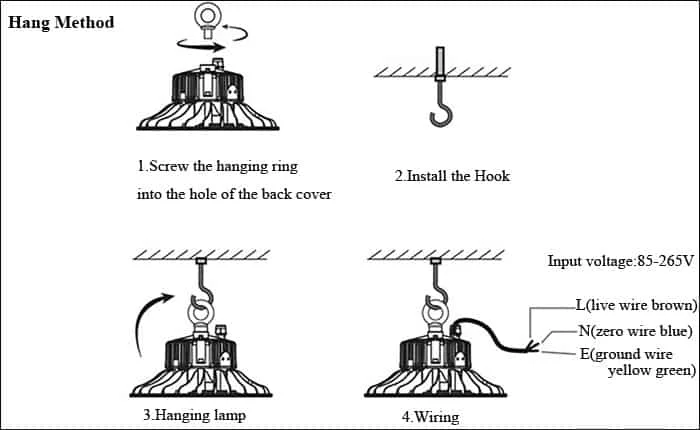

Montaż zwieszany1234Wejście 85–265 VL: faza · brązowyN: neutralny · niebieskiPE: żółto-zielonyPrzesuń ilustrację poziomo, aby zobaczyć szczegóły.
- Zamocuj ucho zawieszenia w otworze tylnej pokrywy zgodnie z instrukcją.
- Zainstaluj kompatybilny hak.
- Zawieś i zabezpiecz oprawę.
- Podłączenie przewodów według schematu modelu
Montaż i kolory przewodów powinien sprawdzić wykwalifikowany instalator zgodnie z instrukcją modelu i lokalnym projektem, przy odłączonym zasilaniu.
- Po odizolowaniu zasilania sprawdź nośność punktu i zgodność haka z uchem. Źródłowy przykład wskazuje ponad 30 kg oraz czterokrotność masy urządzenia, ale ostateczny dobór musi odpowiadać instrukcji i rzeczywistej konstrukcji. Nie traktuj tych liczb jako ogólnego wymagania dla wszystkich mocowań.
- Zabezpiecz zawieszenie przed przypadkowym odczepieniem.
- Wykonaj połączenia zgodnie z oznaczeniami zacisków i schematem modelu, zachowując wymaganą ochronę.
- Po zakończeniu kontroli przeprowadź próbę uruchomienia.
2. Mocowanie na uchwycie:
Montaż na wsporniku1234L: faza · brązowyN: neutralny · niebieskiPE: żółto-zielonyWejście 85–265 VPrzesuń ilustrację poziomo, aby zobaczyć szczegóły.
- Przygotuj otwory i kotwy właściwe dla podłoża.
- Ustaw oprawę i dokręć nakrętki według instrukcji.
- Podłączenie przewodów według schematu modelu
- Ustaw kierunek oprawy.
Montaż i kolory przewodów powinien sprawdzić wykwalifikowany instalator zgodnie z instrukcją modelu i lokalnym projektem, przy odłączonym zasilaniu.
- Przygotuj otwory i kotwy odpowiednie do podłoża.
- Ustaw oprawę i dokręć nakrętki zgodnie z instrukcją.
- Po potwierdzeniu braku napięcia podłącz fazę, neutralny i ochronny według schematu konkretnego urządzenia.
- Zakończ kontrole mechaniczne i elektryczne przed uruchomieniem. Jeżeli oprawa nie działa, ponownie odizoluj zasilanie przed szukaniem przyczyny.
3. Mocowanie przez gwint NPT 1/2 cala:
Montaż NPT 1/2 calaRys. 1Rys. 2Rys. 3Rys. 4Rys. 5Rys. 6Rys. 7Montaż i kolory przewodów powinien sprawdzić wykwalifikowany instalator zgodnie z instrukcją modelu i lokalnym projektem, przy odłączonym zasilaniu.
- Zamocuj uchwyt do urządzeń według instrukcji.
- Odkręć nakrętkę NPT 1/2 cala zgodnie z sekwencją modelu.
- Połącz stalową rurę z uchwytami i dokręć nakrętkę NPT 1/2 cala według instrukcji.
- Przed próbą działania zakończ wymagane połączenia oraz kontrole.
Film demonstracyjny Lepro jest dostępny pod adresem https://www.youtube.com/watch?v=mgsmOLr9kpA.
Schemat połączeń przemysłowych opraw LED

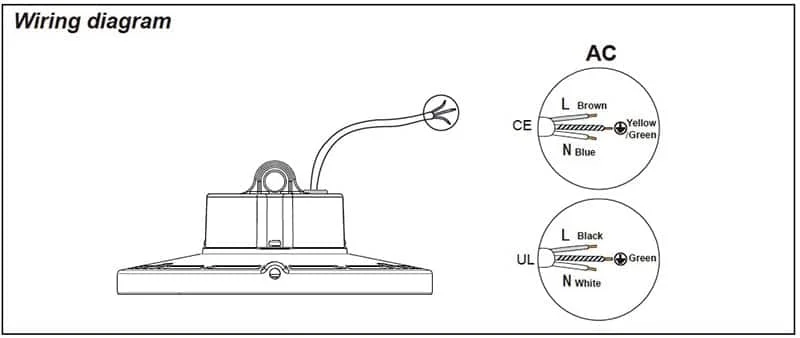

Schemat zasilania AC123456Przesuń ilustrację poziomo, aby zobaczyć szczegóły.
- Brązowy
- Niebieski
- Żółto-zielony
- Czarny
- Biały
- Zielony
Schemat zasilania AC przedstawionego urządzenia.
Wersja opisana CE: L brązowy, N niebieski, ochronny żółto-zielony.
Wersja opisana UL: L czarny, N biały, ochronny zielony.
Montaż i kolory przewodów powinien sprawdzić wykwalifikowany instalator zgodnie z instrukcją modelu i lokalnym projektem, przy odłączonym zasilaniu.

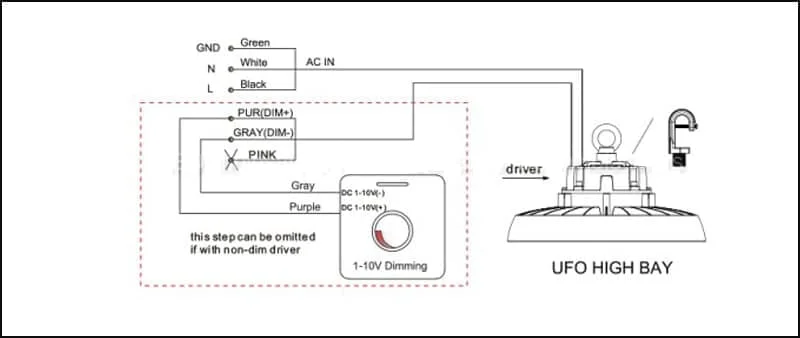

ZielonyBiałyCzarnyACDIM+ FioletowyDIM− SzaryRóżowySzaryFioletowyZasilacz LEDOpcja sterowania zależna od zasilaczaSterowanie 1–10 VOprawa high bayPrzesuń ilustrację poziomo, aby zobaczyć szczegóły.
Rysunek zachowuje układ 1–10 V z kolorami zasilania często spotykanymi w północnoamerykańskich wersjach UL: ochronny zielony, neutralny biały i faza czarna. Sam schemat nie dowodzi certyfikacji.
Nie przenoś tych kolorów automatycznie na instalację w Polsce. Oznaczenia przewodów trzeba sprawdzić z zaciskami, instrukcją i rzeczywistym obwodem przed połączeniem. Zagraniczny rysunek nie zastępuje identyfikacji instalacji przez kompetentnego wykonawcę.
Sterowanie na ilustracji oznaczono fioletowym DIM+, szarym DIM− i wzmianką o przewodzie różowym. Nie są to instrukcje łączenia, cięcia lub mostkowania przewodów innego wariantu.
Używaj wyłącznie schematu zamontowanego zasilacza. Prace wykonuje wykwalifikowany personel przy odizolowanym zasilaniu i potwierdzonym braku napięcia.
Przed podłączeniem zidentyfikuj L, N i PE według instrukcji oraz rzeczywistego obwodu. Nie polegaj wyłącznie na kolorach i nie powielaj zamiany niebieskiego z brązowym występującej w źródle. Stosuj odpowiednie zaciski, odciążenie i obudowy. Taśma izolacyjna nie zastępuje połączenia mechanicznego ani rozwiązania zapewniającego wymaganą szczelność.
Zachowaj rejestr każdego obwodu
Oznacz oprawy i sterowniki w obwodach. Zapisz modele wraz z zatwierdzonym schematem. Rejestr pomaga odizolować usterkę oraz dobrać części bez interpretowania ogólnego rysunku od nowa.
Uzgodnij prace z organizacją polskiego zakładu
Przed wejściem na halę uzgodnij obszar wyłączenia, dostęp sprzętu i rozdzielenie prac od ruchu ludzi oraz wózków. Skoordynuj je z osobą odpowiedzialną za obiekt. Plan montażu powinien uwzględniać rzeczywistą produkcję i składowanie, a nie tylko techniczną możliwość zawieszenia urządzenia.
Zachowaj dane konfiguracji po odbiorze
W protokole zapisz dokładny wariant zasilacza, sposób sterowania i zatwierdzone nastawy. Dodaj położenie opraw oraz odniesienie do ich instrukcji. Przy późniejszej wymianie podobna obudowa nie potwierdza zgodności elektrycznej, mechanicznej ani właściwej reakcji na sterownik.
Uruchomienie obejmuje więcej niż samo zaświecenie. Odpowiedzialny specjalista wykonuje kontrole według projektu oraz instrukcji. Sprawdza mocowania, chronione połączenia, odciążenie przewodów i regulację. Zachowaj modele, pozycje oraz nastawy do serwisu. W razie awarii przed diagnostyką należy ponownie odizolować zasilanie.
