Żółknięcie panelu LED: zabrudzenie czy uszkodzenie optyki?

Żółta plama na panelu w biurze lub sklepie nie zawsze oznacza ten sam problem. Znaczenie ma to, czy widać ją również po wyłączeniu, oraz czy zmieniła się barwa emitowanego światła. Zanim zamówimy nową oprawę, rozdzielamy zabrudzenie powierzchni, starzenie optyki i zmianę pracy modułu LED. Oględziny zewnętrzne można udokumentować zdjęciem; czynności serwisowe wymagają odłączenia zasilania i przestrzegania instrukcji producenta.

Porównaj oprawy w zbliżonych warunkach

Zestaw wadliwy panel z innym egzemplarzem tego samego modelu. Zapisz, czy różnica występuje po wyłączeniu, w czasie świecenia czy w obu stanach. Taka obserwacja pomaga opisać usterkę bez pochopnego przypisywania jej konkretnemu tworzywu.

Trzy grupy możliwych przyczyn

• Starzenie materiału płyty prowadzącej światło.
• Zmiana barwy modułu LED lub jego luminoforu.
• Zabrudzenie albo zmiana materiału pod wpływem warunków eksploatacji.

1. Starzenie płyty światłowodowej

Plama w środkowej części pomaga wskazać miejsce oględzin, lecz nie rozstrzyga o materiale ani jedynej przyczynie. Trzeba sprawdzić temperaturę pracy, narażenie oraz stan diod i płyty prowadzącej światło. Zestarzała optyka może powodować żółte obszary lub nierówną jasność powierzchni.

Cena zakupu nie pozwala rozpoznać materiału już zamontowanej części. PS oznacza polistyren, a PMMA polimetakrylan metylu; oba występują w optyce w różnych formulacjach i odmianach. Oceniaj dokumentację i stabilność w rzeczywistych warunkach zamiast obiecywać określoną liczbę lat bez zmian na podstawie samej nazwy tworzywa.

2. Zmiana barwy modułu LED

Zmiana światła emitowanego wymaga innej oceny niż plama widoczna przy wyłączonym panelu. Oprawa o początkowej temperaturze barwowej 5000–6500 K może wykazywać lokalne lub rozległe przesunięcie ku żółci albo czerwieni. Przyczyna może dotyczyć diod, ich obudowy lub luminoforu i nie ogranicza się do produktów z jednego okresu produkcji.

3. Zabrudzenia i warunki otoczenia

W warsztacie, laboratorium czy wilgotnym pomieszczeniu najpierw sprawdź przeznaczenie oprawy i stan obudowy. Wilgoć, osad lub substancje chemiczne mogą oddziaływać na nieodpowiednio dobrane materiały. Nie należy od razu przypisywać każdej plamy parze wodnej. Dyfuzor pełni funkcję osłony optycznej i uczestniczy w rozprowadzaniu światła, dlatego jego stan wpływa na wynik całej oprawy.

Panele LED z podświetleniem od tyłu oraz panele LED z podświetleniem krawędziowym pozwalają porównać dwie konstrukcje płaskiej powierzchni świecącej. W modelu krawędziowym płyta rozprowadza światło diod umieszczonych po bokach; w modelu backlit diody znajdują się za dyfuzorem. Starzenie płyty światłowodowej dotyczy pierwszej konstrukcji, ale w obu mogą zmieniać się inne elementy optyczne i elektroniczne.

Dalszy opis dotyczy panelu z diodami rozmieszczonymi na obwodzie.

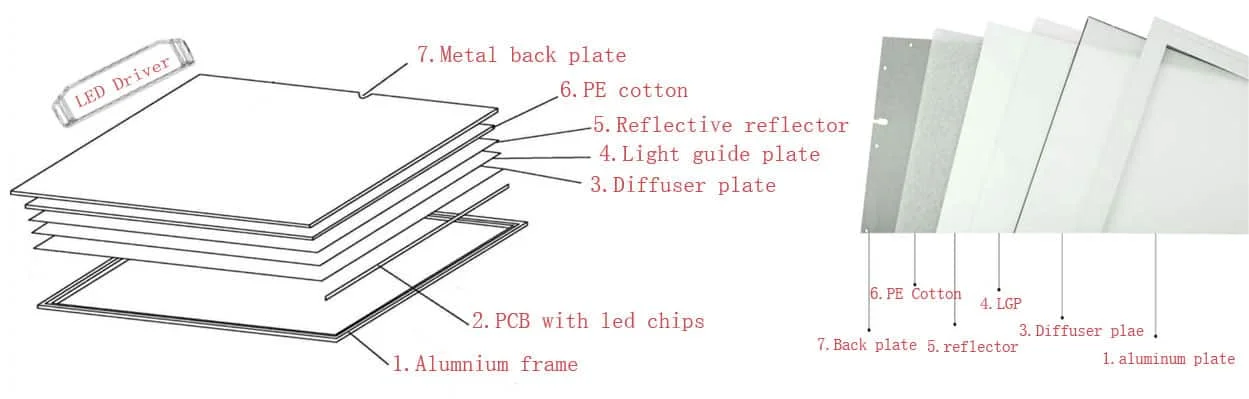

Elementy panelu z podświetleniem krawędziowym

• Ramka zewnętrzna. Utrzymuje układ optyczny i może uczestniczyć w odprowadzaniu ciepła. Skład materiałowy oraz konstrukcję trzeba sprawdzić w dokumentacji, ponieważ wygląd zewnętrzny ich nie potwierdza.
• Moduł LED. W przykładzie występują diody SMD2835 o mocy 0,2 W lub 0,5 W każda oraz teoretyczna trwałość przekraczająca 50 000 h. Nie są to parametry wszystkich paneli. Deklaracja wymaga warunków badania, prądu pracy, temperatury i kryterium utrzymania strumienia.
• Płyta rozpraszająca — dyfuzor. Rozprowadza światło układu optycznego i pomaga ukryć punkty wyprowadzania światła z płyty światłowodowej. Stan oraz materiał dyfuzora wpływają na wygląd powierzchni świecącej.
• Płyta prowadząca światło. Przez punkty ekstrakcji kieruje ku przodowi światło doprowadzone z krawędzi. Występują płyty PMMA i PS. Oznaczenia grubości 1,0T, 1,2T, 1,5T, 2,0T i 3,0T wymagają potwierdzenia jednostki i wymiaru na rysunku przed zakupem części.
• Arkusz odbijający. Zawraca do układu optycznego część światła docierającego do tylnej strony. Przywołane oznaczenie RW250 nie zastępuje potwierdzenia materiału zgodnego z konkretnym panelem.
• Pianka PE. Jej grubość i funkcja wynikają z konstrukcji panelu. Nie można automatycznie traktować jej jako zamiennika arkusza odbijającego.
• Metalowa płyta tylna. Zamyka i podtrzymuje zestaw od tyłu. W zależności od konstrukcji może być wykonana z blachy ocynkowanej i uczestniczyć w odprowadzaniu ciepła.
• Zasilacz LED. Dopasowuje zasilanie do wymagań modułu LED. Istnieją konstrukcje izolowane i nieizolowane; część zamienna musi spełniać elektryczne, cieplne i ochronne wymagania całej oprawy.

18765432754862

Przesuń ilustrację poziomo, aby zobaczyć szczegóły.

Jak światło przechodzi przez panel krawędziowy?

Światło z diod bocznych trafia do płyty prowadzącej, rozchodzi się w układzie optycznym i jest wyprowadzane na przednią powierzchnię.

Przy ocenie równomierności uwzględnij położenie i stan diod, płytę prowadzącą oraz pozostałe warstwy optyczne.

123456

Przesuń ilustrację poziomo, aby zobaczyć szczegóły.

Równomierność jest wynikiem współpracy diod i całego układu optycznego, a nie cechą samych źródeł LED.

Kiedy naprawa, a kiedy nowa oprawa?

1. Starzenie płyty światłowodowej

Warto sprawdzić panele LED z podświetleniem od tyłu oraz pozostałe warianty paneli LED. Konstrukcja backlit nie ma bocznej płyty prowadzącej, więc eliminuje ten konkretny mechanizm starzenia, ale nie starzenie pozostałych części. Nie należy obiecywać sześciu lat bez zmian dla PMMA ani trzech dla PS. Najpierw potwierdź dostępność zgodnej części lub konieczność wymiany całego panelu, a następnie sprawdź materiał, dopuszczalne otoczenie i gwarancję zamiennika.

2. Zmieniona barwa modułu LED

Naprawę modułu należy powierzyć kompetentnemu serwisowi korzystającemu ze zgodnych części. Wymiana pojedynczych diod bez sprawdzenia optyki, prądu i temperatury może pogorszyć barwę lub uszkodzić produkt. Jeżeli producent nie przewiduje naprawy, rozważ wymianę kompletnej oprawy.

3. Zmiany wywołane środowiskiem

Plamę powierzchniową można usuwać wyłącznie metodą i preparatem dopuszczonymi przez producenta, po odłączeniu zasilania. Nie zaleca się uniwersalnie alkoholu przemysłowego, który może uszkodzić tworzywo lub powłokę. Jeśli zmiana znajduje się wewnątrz optyki, czyszczenie zewnętrzne nie rozwiąże problemu; potrzebna jest ocena naprawy albo wymiany.

Historia czyszczenia pomaga wybrać zamiennik

Zanotuj stosowane środki, częstotliwość czyszczenia i narażenie panelu. Przekaż te dane przy doborze części lub nowej oprawy. Pozwoli to sprawdzić zgodność materiałów i uniknąć ponownego zastosowania produktu w warunkach, które mogły spowodować degradację.

Jak ograniczyć ryzyko ponownej zmiany barwy?

O wariant odpowiedni do warunków pracy można zapytać przez formularz kontaktowy. W łazience, laboratorium lub innym wymagającym miejscu trzeba ocenić materiały i instrukcję, a nie tylko IP44 lub IP65. Stopnie IP określają ochronę przed wnikaniem w określonych badaniach; nie dowodzą uniwersalnej odporności na środki chemiczne ani parę. Optykę i obudowę należy dopasować do konkretnego użytkowania.

Dokumentacja usterki dla administracji biura

Przy zgłoszeniu zapisz model, datę montażu, godziny pracy i położenie panelu. Zdjęcie całego sufitu oraz zbliżenie wykonane po wyłączeniu ułatwią oddzielenie pojedynczej usterki od problemu dotyczącego całej strefy. Nie wnioskuj o zmianie temperatury barwowej wyłącznie ze zdjęcia telefonu, którego automatyczny balans bieli może zmienić wygląd światła.

Wymiana jednej sztuki bez przypadkowej różnicy barwy

Przed zakupem zamiennika sprawdź wymiary, sposób montażu, strumień, temperaturę barwową i sterowanie. Nawet nowa oprawa z tym samym oznaczeniem kelwinów może wyglądać inaczej obok wieloletnich paneli. W reprezentatywnym miejscu oceń zestaw po montażu; nie mieszaj przypadkowych zasilaczy ani części optycznych, aby dopasować sam wygląd.

Wymianę warto poprzedzić krótkim opisem usterki: kiedy się pojawia, jak wygląda po wyłączeniu i czym panel był czyszczony. Porównanie ze sprawnym egzemplarzem pomaga oddzielić zmianę emitowanego światła od plamy w optyce. Nowy model do biura lub sklepu w Polsce powinien odpowiadać rzeczywistej temperaturze, wilgotności i sposobowi utrzymania. Sam wybór backlit usuwa płytę światłowodową, lecz nie zwalnia z oceny dyfuzora, elektroniki i obudowy.
