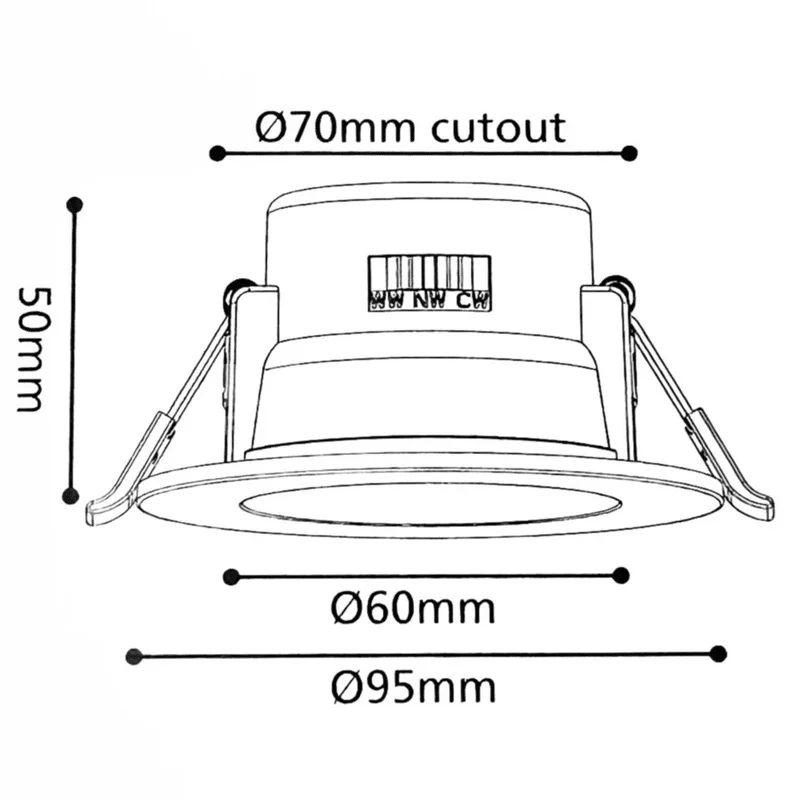

Wymiary downlightów: otwór montażowy, głębokość i mocowanie
Najpierw sprawdź rysunek wybranego modelu, a dopiero potem wycinaj sufit. Potrzebne jest miejsce na korpus, mocowania i zasilacz zgodne z instrukcją. Nazwy 2, 3, 4, 5, 6, 8 lub 10 cali nie oznaczają identycznego otworu u różnych producentów. Przy wymianie opraw downlight LED zacznij od pomiaru otworu, następnie porównaj front, fotometrię oraz moc.
Wymiary należy oceniać wraz z miejscem montażu, wysokością pomieszczenia, jego powierzchnią i aranżacją. Samą średnicę trudno uznać za odpowiednią bez pozostałych warunków.
- Przykłady 100 mm dla 10 m² albo 150 mm dla 20 m² odnoszą się do wyglądu, a nie reguł obliczeniowych. Powierzchnia nie określa samodzielnie średnicy; projekt wymaga strumienia, optyki i liczby punktów.
- Wyższy sufit może wymagać innego rozsyłu lub strumienia bez zwiększania widocznej średnicy. Sprawdź wynik na płaszczyźnie użytkowej i olśnienie.
- Dopasuj widoczny front i wykończenie do skali sufitu oraz wyposażenia. Wybór estetyczny powinien pozostać zgodny z wymaganiami świetlnymi i montażowymi.
- Oprawa wpuszczana, natynkowa i kinkiet mają odmienne wymagania dotyczące mocowań i wymiarów. Samo położenie na suficie lub ścianie nie rozstrzyga o właściwym rozmiarze.
Próbka i zatwierdzony rysunek przed montażem pomagają uniknąć poprawiania gotowych wykończeń. Przy nowym suficie przekaż wykonawcy dane dokładnego modelu przed cięciem. Przy wymianie wyślij zdjęcia oraz pomiary otworu, grubości płyty i wolnej przestrzeni. Zachowaj identyfikację zaakceptowanej wersji także do przyszłych napraw.
Wyślij zapytanie z dostępnymi wymiarami
Orientacyjne zestawienie otworów i mocy
| Rozmiar handlowy downlightu | Otwór montażowy | Przykładowa moc | Przykładowe zastosowanie |
| 2 cale | 55mm | 3-7W | Mały korytarz, szafa lub witryna. |
| 2,5 cala | 75-80mm | 5-10W | Mały korytarz, szafa lub witryna. |
| 3 cale | 85-100mm | 7-15W | Pokoje, kuchnie i biura — światło ogólne |
| 3,5 cala | 90-100mm | 10-20W | Pokoje, kuchnie i biura — światło ogólne |
| 4 cale | 110-130mm | 15-25W | Salon, mały sklep lub restauracja. |
| 5 cali | 140-150mm | 20-40W | Salon, mały sklep lub restauracja. |
| 6 cali | 160-180mm | 25W-50W | Mały korytarz, szafa lub witryna. |
| 8 cali | 190-205mm | Według modelu — brak wartości mocy w tabeli źródłowej. | Lotnisko, magazyn lub obiekt przemysłowy. |
Tabela jest orientacyjna. Konstrukcja oprawy decyduje o wymiarach, dopuszczalnej mocy oraz warunkach cieplnych. Nie przenoś wartości na inny model o podobnej średnicy; sprawdź jego rysunek i instrukcję. Dla nietypowego otworu podaj rzeczywiste wymiary i oczekiwane parametry światła, aby można było ocenić rozwiązanie.
Czym różni się otwór od średnicy frontu?
Otwór określa wycięcie w suficie, natomiast średnica zewnętrzna — front, który je przykrywa. Zasłonięcie krawędzi pierścieniem nie potwierdza poprawnego mocowania ani wentylacji. Przykłady frontu większego o 10–20 mm lub pierścienia szerokiego tylko na 6 mm pokazują znaczenie tolerancji. Zawsze sprawdź głębokość, dopuszczalną grubość sufitu i miejsce zasilacza.
Co zmierzyć w już wykończonym suficie?
Zapisz średnicę otworu, grubość płyty i wolną przestrzeń nad nią. Dodaj zdjęcia mocowania i drogi dostępu do zasilacza. Taki zestaw pozwala ocenić zgodność znacznie lepiej niż zdjęcie samego frontu.
Na próbce oceń wprowadzenie korpusu i możliwość wyjęcia zasilacza podczas naprawy. Jeżeli wymaga to demontażu stałych wykończeń, trzeba wiedzieć o tym przed wykonaniem całej instalacji. Dobór rozmiaru obejmuje późniejszy serwis, a nie tylko zakrycie otworu.
Uwzględnij tolerancję i stan krawędzi otworu
Przy remoncie otwór może być nieregularny albo uszkodzony po demontażu starej oprawy. Należy sprawdzić kilka wymiarów i stan miejsca, na którym oprze się mocowanie. Pierścień zasłaniający szczelinę nie naprawia automatycznie osłabionej płyty; rozwiązanie musi odpowiadać konstrukcji sufitu i instrukcji oprawy.
Sprawdź miejsce dla ruchomej części reflektora
Downlight kierunkowy lub wysuwany wymaga przestrzeni nie tylko w pozycji spoczynkowej. Warto sprawdzić pełny przewidziany zakres ruchu, kolizje z konstrukcją i położenie przewodu. Zatwierdzony otwór montażowy nie potwierdza jeszcze, że oprawę będzie można ustawić w kierunku potrzebnym do oświetlenia zadania.
Do zamówienia przyjmij rozmiar, który pozwala zamontować i serwisować konkretną oprawę zgodnie z instrukcją. Po zmianie modelu lub sufitu powtórz sprawdzenie. Średnicę otworu zestaw z frontem, głębokością oraz dostępem do zasilacza. Przeliczenie cali na milimetry nie jest szablonem do wycinania.
