Jak dobrać naświetlacz LED: optyka, montaż i rzeczywiste parametry
Naświetlacz do elewacji, boiska i parkingu może mieć tę samą moc, a realizować zupełnie inne zadanie. W polskim projekcie zaczniemy więc od powierzchni, wymaganej widoczności oraz punktów montażu. Następnie porównamy rozsył, sterowanie, dostęp serwisowy i światło wychodzące poza teren. Cenę ocenimy dla ustalonej konfiguracji. Katalog pomoże przygotować zapytanie, lecz wynik musi potwierdzać fotometria i dokumentacja konkretnego modelu.
Od czego zależy dobór naświetlacza LED?
Najpierw zestawimy sposób mocowania i rozsył z zadaniem. Naświetlacz pozwala kierować światło na powierzchnie albo wybrane elementy. W parku, na placu, elewacji i obiekcie sportowym potrzebne mogą być odmienne optyki oraz ochrona odpowiednia do środowiska.
Napięcie wejściowe
Zasilanie dobierzemy do dostępnego obwodu w obiekcie. Warianty 110–120 V AC, 220–240 V AC i 12–60 V AC/DC nie są automatycznie jednym urządzeniem o wspólnym zakresie. Oznaczenie modelu musi zgadzać się z napięciem, częstotliwością i rodzajem prądu. Ogólna lista krajów nie zastępuje tej weryfikacji.
Strumień świetlny
Lumeny opisują strumień emitowany, ale nie wyznaczają samodzielnie natężenia na zadaniu ani odbieranej jasności. Porównamy je z poborem mocy i fotometrią. Przy innym skierowaniu wiązki większy strumień może nie zwiększyć ilości światła w potrzebnym miejscu.
Moc
Waty dotyczą poboru energii, a nie światła otrzymanego na powierzchni. Zakres 10–1000 W i katalogowe przykłady 10–50 W na wysokości 3–5 m nie wystarczają do projektu. Wybierając naświetlacz 500 W do montażu wysoko nad terenem, sprawdź również rozsył, konstrukcję i dostęp do konserwacji.
Kąt rozsyłu światła
Kąt wiązki dobierz do dystansu, kierunku i wymaganego poziomu światła. W katalogu występują przykłady 3–140°. Wąska optyka może akcentować drzewo lub detal elewacji; w innych układach przydatne mogą być 120° albo 70 × 140°. O przydatności decyduje rzeczywista dystrybucja, nie sama wielkość terenu.
Temperatura barwowa

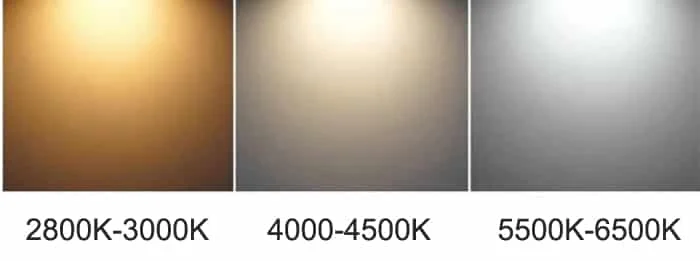

Oceniając warianty, traktuj skorelowaną temperaturę barwową jako opis odcienia bieli. Przykładowe możliwości obejmują:
- 3000 K: ciepła biel o bardziej żółtawym wyglądzie.
- 4000–4500 K: biel neutralna, która nie odtwarza wszystkich zmian światła dziennego.
- 5500–6500 K: chłodniejsza biel o bardziej niebieskawym wyglądzie.
Rozsył i ustawienie oprawy wspólnie określają kierunek emisji. Montaż wewnątrz lub na zewnątrz jest możliwy wtedy, gdy wybrana wersja jest przeznaczona do danych warunków i sposobu mocowania.
Wymianę opraw metalohalogenkowych lub sodowych na LED warto rozpatrywać po sprawdzeniu istniejącej instalacji oraz oczekiwanego rezultatu.
LED także wytwarza ciepło, które trzeba odprowadzić. Porównanie z lampami wyładowczymi powinno obejmować elektronikę, materiały i koniec użytkowania. Całej oprawy nie można określić jako pozbawionej wpływu na środowisko.
Rodzaje naświetlaczy LED

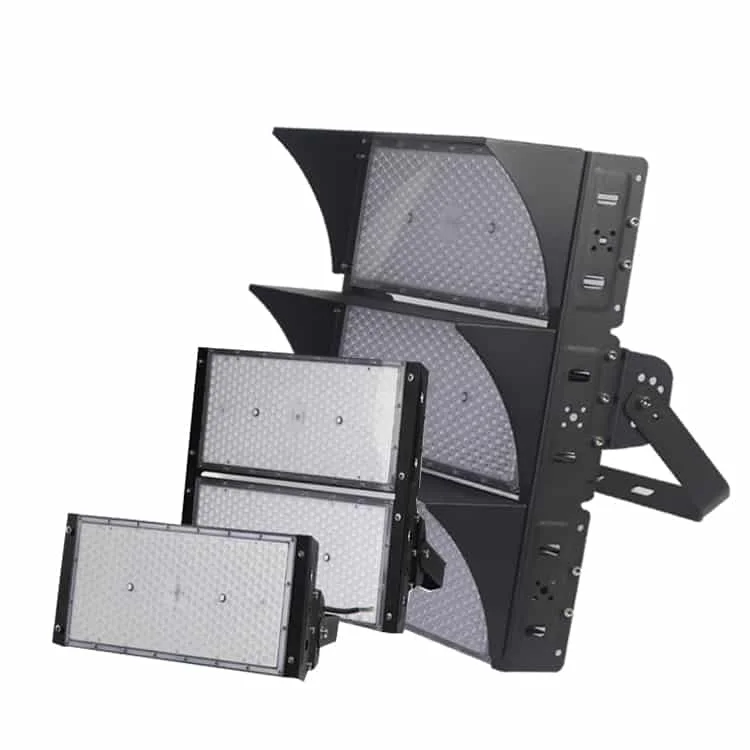

Rozmawiając z producentami naświetlaczy LED, potwierdzimy funkcje każdego modelu. Konstrukcja modułowa, fotokomórka i ściemnianie mogą występować jednocześnie. Nazwy handlowych rodzin nie tworzą rozłącznych kategorii.
- Naświetlacze do zewnętrznych obiektów sportowych
- Naświetlacze LED niskonapięciowe
- Naświetlacze solarne LED
- Naświetlacze DOB
- naświetlacze ze sterowaniem zmierzchowym
- Naświetlacze LED z funkcją awaryjną z akumulatorem rezerwowym

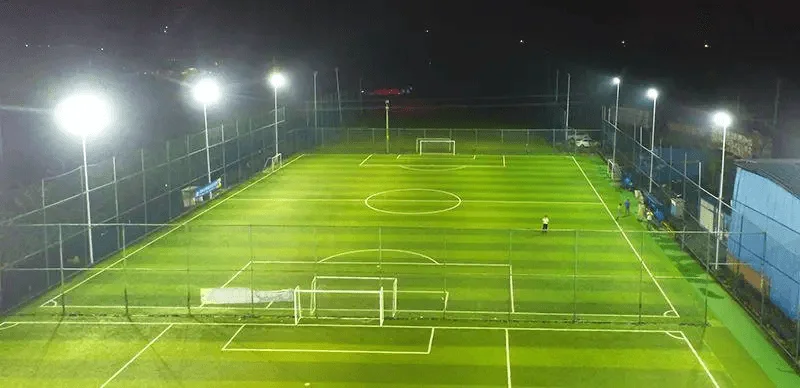

Zastosowania zewnętrzne: naświetlacze sportowe
Wersje modułowe można rozważać dla tenisa, koszykówki, piłki nożnej i większych powierzchni, gdy odpowiada im fotometria. Sprawdzimy odprowadzanie ciepła, dostęp i możliwość wymiany części. Niektóre konstrukcje pozwalają ustawiać moduły osobno. Źródło opisuje moduły 50, 100 lub 250 W zestawiane w oprawy do 1000, 1500 albo 2000 W; możliwości trzeba potwierdzić dla wybranej wersji.
Naświetlacze LED niskonapięciowe
Kopalnia, stacja paliw czy zakład petrochemiczny wymaga doboru właściwego dla zagrożeń, także ochrony przeciwwybuchowej tam, gdzie jest wymagana. Napięcie niższe od 110 lub 220 V nie dowodzi przydatności w wodzie ani bezpieczeństwa w takim środowisku. Zasilanie musi odpowiadać oznaczeniu urządzenia. W rodzinie naświetlaczy niskonapięciowych spotyka się przykłady 12, 24, 36, 48 lub 60 V w wykonaniu AC albo DC; nie są one wzajemnie zamienne.
Naświetlacze LED dużego strumienia 250–2000 W do stadionów i boisk
Profesjonalne naświetlacze zewnętrzne LED 50–600 W
Solarny naświetlacz LED do ogrodu — oznaczenia 50–200 W
DOB: sprawdź zintegrowany układ zasilania
Driver on Board oznacza integrację zasilania na płytce lub zbliżoną architekturę, a nie brak elektroniki. Jakość oceń z badań, ochrony, parametrów i możliwości serwisu. Przytoczone 220–240 V AC oraz współczynnik mocy 0,5–0,6 dotyczą przykładów. Nie opisują całej technologii ani jakości wynikającej z regionu sprzedaży.
Naświetlacz LED DOB
Warunki gwarancji i możliwości naprawy ustalimy przed zakupem. Integracja może zmniejszyć wymiary, lecz nie przesądza o koszcie ani awaryjności. Dokumentacja powinna obejmować temperaturę, izolację, migotanie i zachowanie elektryczne całej oprawy. Przy zasilaniu sieciowym prostowanie i regulacja prądu pozostają częścią rozwiązania.
Gdzie można zastosować naświetlacze?
Poniższe przykłady wymagają sprawdzenia zgodności konkretnego modelu z warunkami projektu:
- Sport: boiska piłkarskie, koszykarskie, korty i inne powierzchnie odpowiednie dla rozsyłu.
- Przestrzeń publiczna: parki, place, ogrody, drogi i oświetlenie masztowe.
- Architektura krajobrazu: drzewa i wybrane elementy ogrodu.
- Przemysł: magazyny, warsztaty i hale produkcyjne.
- Obiekty komercyjne i komunikacyjne: dworce, metro, parkingi oraz inne strefy.
Jaką moc powinien mieć naświetlacz?
Tabela przedstawia przykłady zastosowań, a nie obowiązkową moc dla danej wysokości. Oferta wymienia 10, 20, 30, 50, 70, 100, 150, 200, 250, 300, 400, 500, 1000 i 2000 W. Każdą konfigurację trzeba ocenić dla właściwego zadania.
| Przykładowe zastosowanie | Moc | Wysokość montażu | Strumień świetlny (lm) |
|---|---|---|---|
| Ogród lub dziedziniec | 10–50 W | 3m-5m | 800-4000lm |
| Parkingi | 100W-150W | 6m-8m | 10000-18000lm |
| Jezdnia | 30–250 W | 6m-14m | 3000-30000lm |
| Tunel | 50–150 W | 6m-8m | 6000-18000lm |
| Boisko piłkarskie | 500–1000 W | 10m-20m | 60000-130000lm |
| Kort tenisowy | 150–250 W | 8m-10m | 18000-30000lm |
| Maszt na placu lub rozległym terenie | 400–2000 W | 15m-50m | 50000-230000lm |
Jak określić obszar oświetlany przez naświetlacz?
Zasięg widocznej wiązki nie jest równoznaczny z powierzchnią o równomiernym, wymaganym natężeniu. Do oceny obszaru połącz wysokość, pochylenie i fotometrię z kryteriami na przyjętej płaszczyźnie.
Dla wiązki kołowej, symetrycznej i prostopadłej do płaszczyzny można oszacować geometrię. Obliczenie opisuje zarys wiązki, ale nie potwierdza równomierności ani osiągnięcia wymaganego poziomu światła.
- Promień na płaszczyźnie: r = h × tan(θ/2), gdzie θ jest kątem wiązki, a h wysokością prostopadłą
- Pole koła: A = πr²
- Przykład: h = 5 m, θ = 60° → r = 5 × tan(30°) ≈ 2,89 m → A ≈ 26,2 m². Jest to centralny obszar określony szerokością wiązki w połowie maksimum, FWHM.
- Przybliżenie szerokość = odległość × kąt w stopniach × 0,018 ma sens tylko dla małych kątów. Dla szerokich wiązek stosuj zależność trygonometryczną i fotometrię; nie używaj tego skrótu do 120°.
Powierzchnie przypisane w reklamie oprawie 100 W i 13 000 lm wymagają rzeczywistej dystrybucji oraz kryterium oceny. Bez nich nie ma odtwarzalnego wyniku. Przykładowe 500–800 ft² oznacza około 46,5–74,3 m², a 1000–2000 ft² około 92,9–185,8 m². Także te zakresy wymagają obliczeń dla obiektu.
| Kąt rozsyłu światła | Wysokość montażu | Przykładowa powierzchnia | Zastosowania |
| 120° | 3-4.5m(10-15ft) | 500–800 ft², czyli około 46,5–74,3 m² | Dziedzińce i małe parkingi |
| 90° | 6-9m(20-30ft) | 1000–2000 ft², czyli około 92,9–185,8 m² | Tereny komercyjne |
| 60° | 9m+ (30ft+) | Dalszy zasięg z mniejszą strefą centralną | Elewacja |
Przygotowanie doboru naświetlacza do obiektu
Zapytaj o poziom i płaszczyznę obliczeń
Opis pokrycia światłem powinien podawać wymagany poziom oraz płaszczyznę pomiaru. Poprosimy o fotometrię, wysokość i skierowanie razem z deklarowaną powierzchnią. Wtedy porównamy rzeczywistą funkcję, zamiast utożsamiać widoczny zarys wiązki z równomiernym oświetleniem.
Czym różni się reflektor punktowy od naświetlacza?
Różnice ustalimy z montażu i fotometrii. Angielskie nazwy handlowe bywają używane zamiennie, więc same nie potwierdzają parametrów urządzenia.
W naświetlaczach porównaj przykładowe 90 i 120° z optyką wąską oraz asymetryczną. Każda wersja inaczej rozkłada strumień i nie oświetli sceny w identyczny sposób.
Do akcentowania obiektów można rozważyć przykładowe wiązki 25, 45 lub 60°. Użyteczny zasięg wyznacz razem ze strumieniem, kierunkiem i wymaganym poziomem. Sam kąt nie przesądza odległości działania.
Opis i tekst ilustracji
- Porównanie fotometrii zewnętrznego reflektora o wąskiej wiązce i naświetlacza o szerokim rozsyle.
- Wykresy biegunowe pokazują światłość w cd. Zachowano liczby i kąty materiału źródłowego.
Naświetlacz a oprawa drogowa
Optykę drogową dobiera się do geometrii jezdni i wymagań dla danego odcinka. Rozsył często jest asymetryczny, ale nie oznacza to zastosowania soczewki polaryzacyjnej.
W naświetlaczu wspornik pozwala skierować rozsył w dopuszczonym zakresie. Celem jest odpowiedni poziom na zadaniu i ograniczenie olśnienia. Największa widocznie oświetlona powierzchnia nie powinna być jedynym kryterium.
Co warto porównać w naświetlaczach LED?
Oceń kąt rozsyłu naświetlacza wraz z optyką wąską, szeroką lub asymetryczną. Zakres 120–180° nie dowodzi mniejszego zanieczyszczenia światłem. Skierowanie, osłony i dystrybucja muszą ograniczać emisję poza zadanie.
Skuteczność ocenimy z mocy całego urządzenia i jego strumienia w tych samych warunkach. Przykładowe 100–150 lm/W nie są obecnym limitem rynku ani dowodem oszczędności 80%. Wynik zależy także od zastępowanej oprawy, czasu pracy i sterowania.
Przy deklaracji 50 000 godzin zapytaj o utrzymanie strumienia oraz warunki cieplne. Taki zapis nie oznacza trwałości dwukrotnie większej niż każdej poprzedniej lampy. Historia pojedynczej sztuki pracującej od 2013 roku ponad siedem lat pozostaje anegdotą źródłową, a nie badaniem całej rodziny.
Jeżeli potrzebny jest natychmiastowy start, sprawdź reakcję kompletnego urządzenia i układu sterującego. Źródło LED nie wymaga rozgrzewania charakterystycznego dla wielu lamp wyładowczych.
Zażądamy danych pomiarowych dla temperatury i prądu pracy danego modelu. Spadek strumienia odróżnimy od awarii zasilacza lub innych części. Przykładowych strat 1% po 3000 godzinach i 3% po 10 000 godzinach nie można przypisać wszystkim urządzeniom LED.
Przed uznaniem oprawy za naprawialną sprawdzimy dostępne części oraz procedurę zachowania jej ochrony. Inne źródło w starej obudowie wymaga oceny całego zmienionego urządzenia. Sama możliwość otwarcia korpusu nie wystarcza.
Jak porównać LED z poprzednią technologią?
Uzasadnij modernizację całkowitym zużyciem, konserwacją i utrzymanymi parametrami. Zmiana rodzaju źródła nie gwarantuje jednakowej korzyści w każdym obiekcie.
Zapiszemy pobór wraz z osprzętem, ponieważ moc starej lampy może pomijać straty zasilania. Przy sodzie wysokoprężnym i metalohalogenkach porównamy strumień, fotometrię oraz stan utrzymania. Orientacyjne odpowiedniki z tabeli nie rozstrzygają samodzielnie, jaki zamiennik zastosować.
Orientacyjne porównanie opraw metalohalogenkowych, HPS i LED
| Naświetlacze metalohalogenkowe lub sodowe wysokoprężne HPS | Naświetlacze LED | Użyteczny strumień świetlny |
|---|---|---|
| 150 W | 50–60 W | 6000–7000 lm |
| 250 W | 80–100 W | 10000–13000 lm |
| 400 W | 150–180 W | 20000–24000 lm |
| 600 W | 240–250 W | 30000–32000 lm |
| 1000 W | 300–400 W | 38000–44000 lm |
| 1500 W | 500–750 W | 60000–75000 lm |
| 2000 W | 800–1000 W | 100000–120000 lm |
Czy można zastąpić dotychczasowy naświetlacz wersją LED?
O możliwości wymiany zdecyduj po identyfikacji oprawy i ocenie stanu istniejącej instalacji.
Po zmianie trzeba zachować bezpieczeństwo oraz przydatność całego urządzenia. Zgodność z 220–240 lub 110–120 V AC jest tylko jednym warunkiem. Sprawdź zasilanie, osprzęt, temperaturę, trzonek, wymiary i optykę. Nie wszystkie stare oprawy mają E27 lub R7S. Sam zapis 20 W LED nie dowodzi odpowiednika 150 W ani oszczędności ponad 60%.
Inny model porównamy pod względem mocowania, kierunku, sterowania, zasilania i strumienia. Zapiszemy różnice oraz ich wpływ na obliczenia i konserwację. Mniejsza moc nie będzie pozorną oszczędnością, jeśli wymiana wymaga pominiętych akcesoriów lub nie zapewnia potrzebnego światła.
Co sprawdzić przed montażem naświetlacza LED?
Przed zastosowaniem trzech pokazanych sposobów — na ścianie, powierzchni lub podstawie — potwierdzimy pozycje dopuszczone dla modelu.
Obciążenia, konstrukcję, kierunek świecenia i połączenia uzgodnimy z kompetentnym wykonawcą. Prace wymagają zabezpieczenia obwodu i instrukcji urządzenia. Lista pomaga przygotować zakres, lecz nie zastępuje procedury producenta.
- Zidentyfikuj przewidziane przez producenta otwory i punkty mocowania wspornika.
- Sprawdź lokalizację oraz dostęp do miejsca montażu.
- Dobierz kotwienie do podłoża, konstrukcji i obciążeń; nie improwizuj mocowania na słupie ani ścianie.
- Przygotuj elementy kotwiące według projektu i instrukcji.
- Zamocuj wspornik przy użyciu wskazanych części oraz momentów dokręcania.
- Ustaw oprawę w dopuszczonym zakresie i zabezpiecz połączenia mechaniczne.
- Zaciski oraz przewody rozpoznaj z dokumentacji oprawy i instalacji. Kolor przewodu o nieznanym pochodzeniu sam nie potwierdza jego funkcji. Sprawdź ochronę przewodem PE, gdy jest wymagana, oraz szczelność połączeń.
Rysunek porównuje pokazane sposoby mocowania:
Opis i tekst ilustracji
- 1. Montaż ścienny
- 2. Montaż powierzchniowy
- Każdy wariant wymaga właściwej procedury producenta.
- 3. Montaż na podstawie
Przed wykorzystaniem filmu porównamy pokazane urządzenie i czynności z instrukcją wybranego modelu.
Czy każdy naświetlacz LED można ściemniać?
Sprawdzimy, czy ściemnialna wersja naświetlacza ma zgodny zasilacz i sterowanie. Sama obecność LED nie pozwala regulować wersji przeznaczonej wyłącznie do włączania i wyłączania.
Dlaczego naświetlacz LED może migotać?
Przy diagnozowaniu migotania oprawy LED oceń wspólnie zasilanie, moduł, zasilacz i sterowanie. Bez ich sprawdzenia nie można wskazać jednej przyczyny.
Prądu i napięcia dopuszczalnego szukaj w dokumentacji danego modułu. Przykładowe 280–300 mA i 3,0–3,4 V dla diody 1 W nie służą do diagnozowania wszystkich konstrukcji. Przeciążenie może uszkodzić urządzenie, jednak przyczyny migotania wymagają sprawdzenia instalacji.
Niestabilnego zasilania nie przypiszemy automatycznie kondensatorowi. Zasilacz i jego części wymagają oceny, która pozwoli zlokalizować rzeczywistą usterkę.
Powtarzające się wyłączanie może wynikać z ochrony termicznej zasilacza. Zastąpienie układu 20 W układem 30 W w tej samej obudowie wymaga analizy cieplnej. Taki przykład nie wyjaśnia każdego przypadku migotania.
Przy podejrzeniu wody wewnątrz wyłączymy urządzenie z eksploatacji i zlecimy kontrolę. Uszczelnienie obudowy od zewnątrz nie naprawia ewentualnych uszkodzeń połączeń, modułów i elektroniki.
Dlaczego naświetlacz nie świeci?
- Źródłem problemu może być zasilanie, połączenie albo uszkodzony element. Diagnozę prowadzi się po zapewnieniu bezpiecznego stanu urządzenia i obwodu.
- Kontrolę zasilacza, modułu oraz połączeń powierz kompetentnemu wykonawcy. Nie podłączaj kamery i nie wykonuj przypadkowych mostków: taka sugestia z materiału źródłowego nie jest procedurą naprawy. Skorzystaj z instrukcji, gwarancji i serwisu producenta.
Zaplanuj czyszczenie szyby i dostęp do części
Przed wyborem punktu montażu ustalimy, jak bezpiecznie dotrzeć do oprawy, oczyścić jej osłonę i wymienić przewidziane części. Przy urządzeniach modułowych sprawdzimy, czy serwis jednego segmentu wymaga demontażu całego zestawu. Zakres prac i dostęp do podnośnika mogą znacząco wpłynąć na późniejsze użytkowanie obiektu.
Sprawdź obraz z kamer w docelowej scenie
Jeżeli naświetlacze wspierają teren monitorowany, próbę wykonamy razem z właściwą kamerą i jej ustawieniami. Ocenimy czytelność istotnych miejsc, odbicia od tablic i elementów wyposażenia oraz ewentualne pasy w obrazie. Sam poprawny wygląd sceny dla oka nie zastępuje sprawdzenia współpracy z rejestracją używaną w danym obiekcie.
Przed zamówieniem połączymy wybrany model z obliczeniami i warunkami montażu. W dokumentacji zapiszemy optykę, akcesoria, skierowanie oraz sterowanie. Po instalacji sprawdzimy reprezentatywną strefę i dostęp do obsługi. Każdy zamiennik ocenimy względem zatwierdzonych danych. Dzięki temu cena i moc będą odnosiły się do kompletnego rozwiązania, które można utrzymać w eksploatacji.
