Jak czytać kartę oprawy LED: dioda, zasilacz i gotowy produkt

Przy wymianie światła w polskim mieszkaniu lub lokalu użytkowym najpierw sprawdzimy zadanie i istniejący montaż. Dwie podobne lampy LED mogą różnić się rozsyłem, sterowaniem i trwałością. Karta produktu powinna łączyć obudowę, optykę oraz zasilacz z rzeczywistym efektem i warunkami konserwacji. Parametr samej diody nie opisuje całej oprawy. Właśnie tę różnicę warto wyjaśnić przed porównaniem ofert.

Jak działa LED i z czego się składa?

Dioda elektroluminescencyjna jest półprzewodnikiem emitującym światło przy odpowiednim zasilaniu, w wyniku rekombinacji nośników ładunku. Uzyskanie bieli wymaga rozróżnienia m.in. konwersji z użyciem luminoforu i mieszania emisji. Nie wszystkie kolory powstają w identyczny sposób przez bezpośrednią emisję jednego materiału.

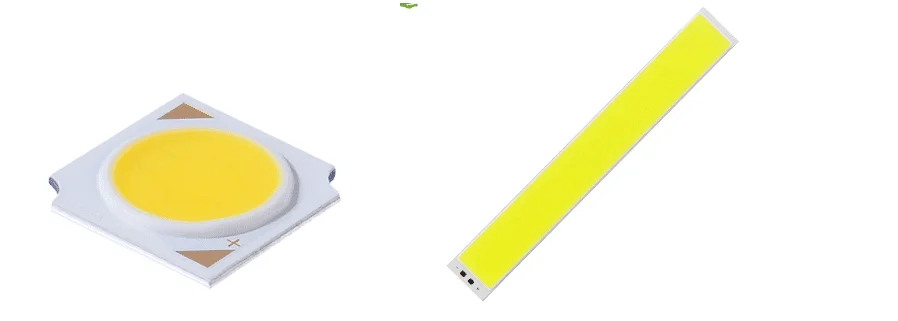

SMD i COB porównamy jako sposoby integracji diod. Pomoże w tym omówienie różnic SMD i COB oraz dokumentacja wybranego komponentu.

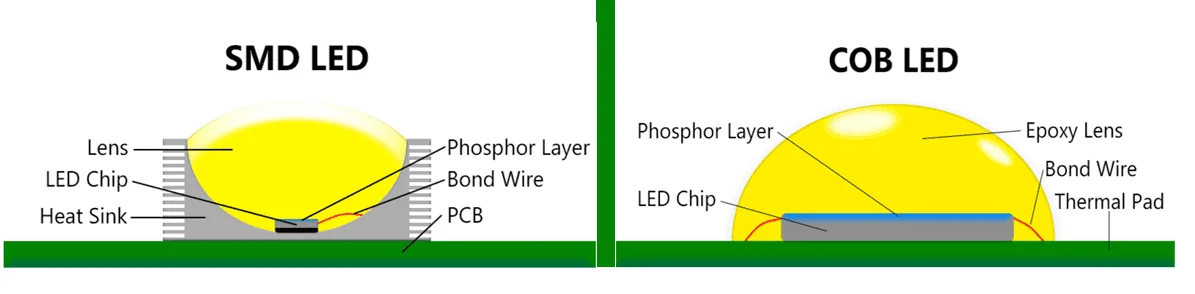

SoczewkaDioda LEDRadiatorWarstwa luminoforuDrut połączeniowyPCBWarstwa luminoforuDioda LEDSoczewka epoksydowaDrut połączeniowyPole termiczne

• Zależnie od wykonania komponent LED może obejmować strukturę półprzewodnikową, podłoże, połączenia, materiał osłonowy i luminofor.
• W podłożach i połączeniach spotyka się m.in. miedź, aluminium oraz ceramikę. Ich dobór wpływa na własności cieplne i elektryczne, lecz jeden materiał nie określa jakości całego komponentu.
• Przykład konstrukcji podaje złoty drut o czystości 99,9% i średnicy 0,8–1,0 mil. Stosowane bywają także inne materiały, w tym stopy miedzi. Ocenę trzeba oprzeć na projekcie i badaniach, zamiast tworzyć ranking jakości na podstawie samej nazwy metalu.
• Luminofor przekształca część emisji struktury LED i współtworzy wynikowe widmo oraz temperaturę barwową.
• W materiale wymieniono CREE, Bridgelux, Nichia, Osram i Epistar. Porównuj konkretny komponent; marka oraz kraj pochodzenia nie wystarczają do oceny parametrów.
• Źródło wymienia też Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin i Dalian Lumei. W każdym przypadku potrzebna jest karta konkretnej wersji.

Przed montażem komponentu sprawdzimy polaryzację, obudowę i sposób osadzenia w dokumentacji. Wyprowadzenia umożliwiają połączenie z płytką zgodnie z przewidzianymi warunkami elektrycznymi oraz cieplnymi.

Zakres 0,1–1 W na komponent traktujemy orientacyjnie i zawsze odnosimy do oznaczenia oraz zasilania. SMD spotyka się w lampach, reflektorach, downlightach, tubach, plafonach i liniach. Symbol 2835 nawiązuje do wymiarów 2,8 × 3,5 mm; inne przykłady to 3030, 5050, 5730, 5630, 4040 i 7030. COB, czyli Chip-on-Board, jest innym sposobem integracji, a nie kolejnym rozmiarem tej samej listy.

Opis i tekst ilustracji

• Katoda.
• Oznaczenie katody

Moduł COB można zastosować w reflektorze, naświetlaczu lub oprawie szynowej, jeśli konstrukcja i zasilanie są odpowiednie. Źródłowe 5–50 W jest przykładowym zakresem, nie granicami wszystkich modułów COB.

Najczęstsze parametry w kartach LED

• Skorelowana temperatura barwowa. Wartość w kelwinach (K) opisuje odcień bieli, nie ilość światła. Zakres 3000–6500 K jest przykładem; oferta źródeł nie ogranicza się do tych wartości.
• Skuteczność świetlna: stosunek strumienia świetlnego do pobieranej mocy, wyrażony w lm/W. Przykładowe 100–150 lm/W dla komponentu nie opisuje wszystkich LED ani skuteczności gotowej oprawy. W porównaniu trzeba zachować ten sam zakres pomiaru.
• Luminancja. Podawana w cd/m² wiąże światłość z polem powierzchni rzutowanej w danym kierunku. To inna wielkość niż natężenie na blacie, a także niż subiektywne wrażenie jasności.
• Natężenie oświetlenia: strumień padający na jednostkę powierzchni, mierzony w luksach (lx). Wynik sprawdza się na płaszczyźnie odpowiedniej do wykonywanej czynności.
• Wskaźnik oddawania barw (CRI): opisuje oddawanie wybranych barw względem źródła odniesienia. Wartość CRI 85 z przykładu pomaga w zestawieniu, ale nie obejmuje wszystkich kolorów ani sama nie przesądza o jakości lampy.
• Utrzymanie strumienia świetlnego. Określa zmianę emisji w ustalonych warunkach. Spadek o 30% oznacza pozostawienie 70% początkowego strumienia, a nie nagłą awarię każdego produktu. Poproś o kryterium trwałości, temperaturę i warunki pracy oraz osobne dane zasilacza.

Zasilacz LED

Zasilacz musi odpowiadać modułowi LED i przewidzianej funkcji. Rozróżnij układ stałonapięciowy i stałoprądowy oraz sprawdź zgodność zakresów z obciążeniem. Regulacja jasności nie zamienia jednobarwnego źródła w wielokolorowe. Zmianę intensywności lub barwy muszą obsługiwać razem moduł, zasilanie i sterowanie.

Przy wyborze zasilania można wykorzystać przegląd chińskich marek zasilaczy LED.

• Komponenty i materiały
• Etapy produkcji

Trwałość LED porównamy oddzielnie od gwarancji oraz niezawodności całej oprawy. Deklaracja powinna wskazywać temperaturę, prąd i kryterium utrzymania strumienia. Uszkodzenie zasilacza jest innym zdarzeniem niż stopniowy spadek emisji. Podane w źródle 100 000 godzin to wartość przykładowa, której nie można przypisać każdemu produktowi.

Obudowa, optyka i odprowadzanie ciepła

Obudowę ocenimy razem z całą oprawą i miejscem zastosowania. Sprawdzimy wykończenie, odporność, chłodzenie, dopuszczoną temperaturę i dostęp do części. Sama grubość aluminium lub tworzywa nie wyznacza jakości.

Gdzie wykorzystuje się LED?

LED występują m.in. w ekranach, wskaźnikach, latarkach, lampach stołowych, plafonach i oprawach przemysłowych. Służą mieszkalnictwu, handlowi, przemysłowi, sygnalizacji i motoryzacji. Każda konfiguracja wymaga własnych parametrów; wspólna technologia nie oznacza jednakowych warunków pracy.

Przy uprawach, urządzeniach medycznych i dezynfekcji najpierw sprawdzimy właściwe dane oraz dokumentację zastosowania. To specjalistyczne funkcje, których nie należy przypisywać zwykłej oprawie do oświetlenia ogólnego.

Oddziel dane komponentu od danych oprawy

Obok każdej wartości zapiszemy, czy dotyczy LED, zasilacza, czy kompletnego produktu. Potrzebne są również warunki, w których ją wyznaczono. Dzięki temu prognoza dla pojedynczej diody nie zostanie omyłkowo potraktowana jako wynik całej instalacji.

Przechowuj oznaczenie dostarczonej wersji oraz instrukcje zasilania, sterowania i mocowania. Proponowany zamiennik porównasz wtedy z zatwierdzonymi warunkami. Podobny wygląd i moc nie dowodzą równoważności.

Sprawdź warunki pomiaru obok wartości katalogowej

Zwrócimy uwagę na temperaturę otoczenia, prąd pracy, wariant optyki oraz ustawienie regulacji. Wyniki otrzymane w różnych warunkach nie tworzą automatycznie porównania dwóch produktów. Jeżeli karta nie podaje podstawy deklaracji, poprosimy o jej wyjaśnienie przed wykorzystaniem liczby w projekcie.

Nie utożsamiaj okresu gwarancji z prognozą trwałości

Warunki gwarancji określają zakres zobowiązania dostawcy, natomiast deklaracja trwałości opisuje zachowanie produktu według wskazanego kryterium i warunków. Oba dokumenty sprawdzimy oddzielnie. W zapytaniu zaznaczymy czas pracy i temperaturę przewidzianą w obiekcie, aby odpowiedź odnosiła się do rzeczywistego użytkowania.

Przed zamówieniem ujednolicimy warunki porównania i wyjaśnimy deklaracje bez podanej temperatury lub kryterium trwałości. Zachowamy kartę faktycznie dostarczonego wariantu, razem z danymi montażu i sterowania. Ułatwi to pierwszą instalację i późniejszą wymianę. Decyzję oprzemy na kompletnym produkcie, pamiętając, które wyniki odnoszą się wyłącznie do jego diody.
