Downlighty do wymiany opraw w dużych otworach
Przy wymianie odczytaj średnicę istniejącego otworu i wybierz pasujący model. Żadna pojedyncza obudowa nie musi obejmować wszystkich wymienionych zakresów. W rodzinie 9- i 10-calowej porównaj COB z SMD; opis wymienia otwory 230, 240, 260, 270, 280 i 290 mm zależnie od wersji. Ilustracja HOYUWO-DL-30WA-10in podaje 240–280 mm, natomiast tabela 260–290 mm. Przed cięciem sufitu wymagany jest zatwierdzony rysunek dostarczanej wersji.
- Zastosowanie rodziny: obiekty komercyjne i przemysłowe
- Kąt rozsyłu: 120°
- Standardowo włącz/wyłącz; opcjonalne wersje ściemniane
- Karta deklaruje brak migotania; potwierdź warunki badania.
- Deklarowana trwałość: 50000 h
- Stopień ochrony: IP20, od frontu IP44
- Gwarancja producenta: 3/5 lat
- Napięcie wejściowe: 110/220-240VAC 50/60Hz
- Współczynnik mocy: >0,9
- Sprawność: >90%
- Klasa ochronności elektrycznej: do potwierdzenia
- Diody LED: Bridgelux lub Osram
- CRI: >90, SDCM:<5 lub 3
- Temperatura barwowa: 3000 / 4000–4500 / 5500–6000 / 6500 K
| Kod modelu | Moc | cale | Wymiary | Otwór montażowy | Źródło światła | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|---|---|---|
| HOYUWO-DL-30WA-9in | 30W±5% | 9 cali | Ø250*H62mm | Ø230-230mm | Opcja SMD lub COB | 2750-3000lm | Poproś o kartę |
| HOYUWO-DL-30WA-10in | 30W±5% | 10 cali | Ø300*H62mm | Ø260-290mm | Opcja SMD lub COB | 2700-3000lm | Poproś o kartę |
| HOYUWO-DL-40WB-9in | 40W±5% | 9 cali | Ø250*H75mm | Ø230-240mm | Opcja SMD lub COB | 3700-4200lm | Poproś o kartę |
| HOYUWO-DL-40WB-10in | 40W±5% | 10 cali | Ø300*H110mm | Ø270-290mm | Opcja SMD lub COB | 3700-4200lm | Poproś o kartę |
- Opcje: Zigbee, Wi-Fi Mesh, regulacja barwy i pilot; potwierdź konfigurację
- Ściemnianie PWM/0-10V/DALI
- Zestawy akumulatorów awaryjnych
Co ustalić przed zamówieniem
Pozostawimy przestrzeń umożliwiającą dostęp do zasilacza i jego wymianę także po zamknięciu sufitu.
Można przeanalizować zastosowanie w biurze, hotelu, supermarkecie lub centrum handlowym.
Magazyn, stację transportową lub parking rozważymy po sprawdzeniu warunków danego pomieszczenia.

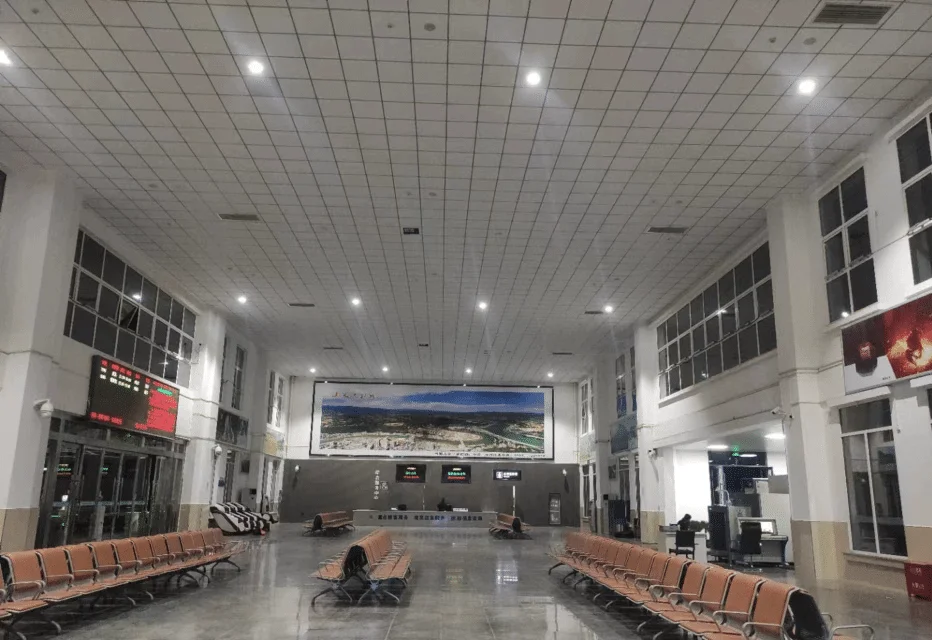

- Miejsce przedstawione: hol dworca autobusowego
- Produkt: HOYUWO-DL-40WB-9in
- Podana wysokość montażu: 7 m
Zależnie od dopuszczonego montażu i wybranej optyki model można rozważyć do światła ogólnego we wnętrzu lub do zaakcentowania wybranej strefy.
Przed montażem porównamy rysunek techniczny z punktami mocowania i schematem elektrycznym. Instalację wykonamy bez napięcia, zgodnie z procedurą przewidzianą dla dostarczonej oprawy.
Które wymiary należy potwierdzić?
Na podstawie rysunku porównamy wymiary modelu, otwór i mocowania, pozostawiając również przestrzeń dla zasilacza.
Jak dobiera się optykę?
W obliczeniach oddzielimy oświetlenie ogólne od akcentowego i ocenimy kąt wiązki z rzeczywistego miejsca montażu.
Co sprawdzić dla pracy awaryjnej?
Ustalimy akumulator, czas podtrzymania i strumień lub moc awaryjną. Nie zakładamy, że odpowiadają parametrom pracy normalnej.
Tekst ilustracji w dostępnej formie
Ilustracja 1 · Dane techniczne
- HOYUWO-DL-30WA-10in
- Otwór montażowy: 240–280 mm

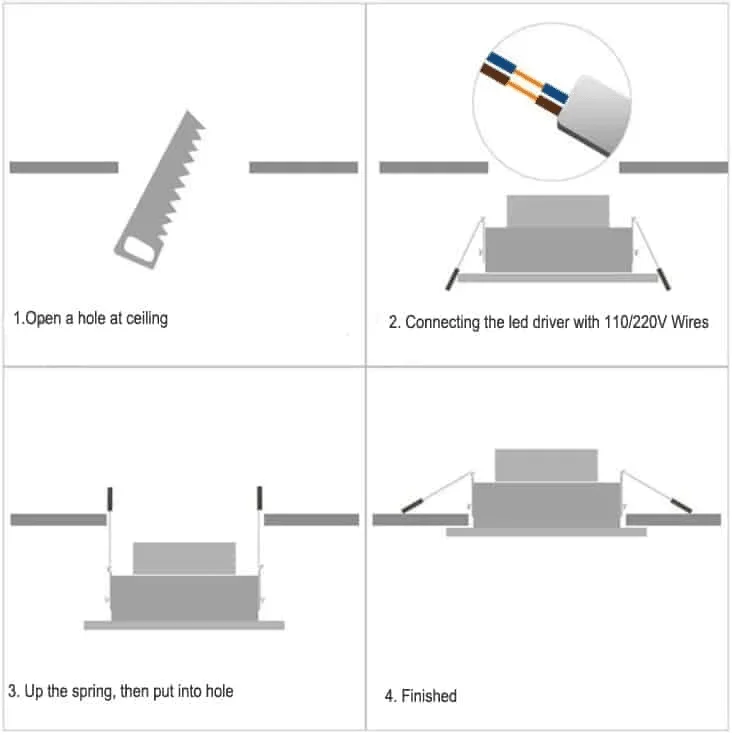

Ilustracja 2 · Montaż
- 1. Przy odłączonym zasilaniu przygotuj otwór w suficie według rysunku cięcia.
- 2. Podłącz zasilacz LED do napięcia 110/220 V odpowiedniego dla danego modelu.
- 3. Unieś sprężyny i wsuń oprawę zgodnie z instrukcją.
- 4. Sprawdź mocowanie i zakończ montaż według instrukcji.
