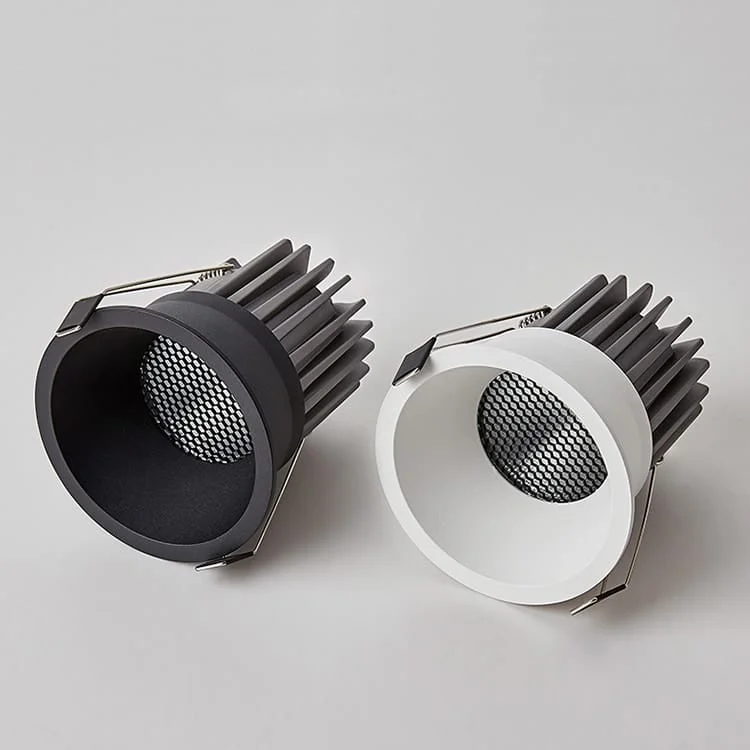

Downlight z głębokim reflektorem
W hotelu, biurze i sklepie dobierz optykę oraz wykończenie do planowanego rozsyłu światła. Odbłyśniki mogą być białe, czarne, srebrne lub złote. Deklarowane UGR <17 wymaga sprawdzenia w konkretnej instalacji. Głęboki reflektor ogranicza bezpośredni widok źródła; opis mówi o 6 cm, ale tabela zawiera korpusy o różnej wysokości, więc wymiar potwierdź dla wybranego modelu. Kod HOYUWO-DL-15WA-08 ma w tabeli 14 W; przed zamówieniem potwierdź moc. Napięcie na ilustracji 110/220 V zestaw z listą 100/200–240 V i tabliczką konkretnego wariantu.
- Montaż: wpuszczany
- Otwór montażowy: 55 mm, 75 mm, 90–95 mm lub 105–110 mm
- Kształt: okrągły
- Deklarowane UGR <17; potwierdź konfigurację i warunki obliczeń
- Napięcie wejściowe: 100/200–240 V AC, 50/60 Hz
- Współczynnik mocy: >0,6 lub 0,9
- Ochrona od frontu: IP44
- Kąt rozsyłu światła: 15°/24°/36°
- Źródło LED: Bridgelux lub Osram COB
- CRI:>92, SDCM:<5 lub 3
- Temperatura barwowa: 2700–3000 K / 4000–4500 K / 5500–6000 K
- Deklarowana zgodność: CE, RoHS, LVD i EMC
- Temperatura pracy: −30 do +60°C
- Gwarancja producenta: 3/5 lat
| Kod modelu | Moc | Wymiary | Wymiary otworu montażowego | Strumień świetlny | Karta techniczna |
|---|---|---|---|---|---|
| HOYUWO-DL-7WA-08 | 7W±5% | Ø65*H55mm | ø 55mm | 650-750lm | Poproś o kartę |
| HOYUWO-DL-10WA-08 | 10W±5% | Ø85*H80mm | ø 75mm | 900-1100lm | Poproś o kartę |
| HOYUWO-DL-15WA-08 | 14W±5% | Ø101*H95mm | ø 90-95mm | 1300-1400lm | Poproś o kartę |
| HOYUWO-DL-18WA-08 | 18W±5% | Ø101*H95mm | ø 90-95mm | 1850-2100lm | Poproś o kartę |
| HOYUWO-DL-25WA-08 | 25W±5% | Ø118*H120mm | ø 105-110mm | 2350-2600lm | Poproś o kartę |
Zależnie od konfiguracji można zamówić zestaw akumulatorowy 2–5 W z podtrzymaniem 1–3 h.
Co ustalić przed zamówieniem
Po wykończeniu sufitu zasilacz nadal musi być dostępny do wyjęcia i odłączenia. Oprócz wysokości obudowy sprawdzimy więc przestrzeń potrzebną na serwis i przewody.
Do oceny rozsyłu i olśnienia poprosimy o plik fotometryczny konkretnego połączenia wykończenia z optyką.
- Obiekty komercyjne: hotele, biura, centra handlowe, szkoły, szpitale i supermarkety.
- Dom: salon, sypialnia, kuchnia i inne wnętrza.
Wybierz sposób montażu przewidziany dla konkretnej wersji oprawy. Przy doborze optyki rozróżnij światło ogólne i akcent na wskazane przedmioty lub powierzchnie.
Porównamy grubość sufitu z zakresem 1–40 mm dopuszczonym dla mocowania. Przed przygotowaniem otworu sprawdzimy rysunek, podparcie i miejsce na zasilacz.
Na podstawie rysunku modelu ustalimy miejsce mocowania i dostęp do zasilania. Montaż będzie zgodny z instrukcją oprawy i ograniczeniami konstrukcji sufitu.
Które wymiary potwierdzić przed zamówieniem?
Dopasowanie sprawdzimy na rysunku HOYUWO-DL-7WA-08, gdzie podano Ø65 × H55 mm. Zweryfikujemy konkretną dostawę, bez przypisywania tego wymiaru wszystkim wariantom.
Jak dobrać optykę tego downlightu?
Dobierzemy optykę do odległości montażu i oświetlanej powierzchni. Wąska wiązka bardziej skupia światło, lecz ostateczny efekt sprawdzimy w obliczeniach oświetleniowych.
Czy w trybie awaryjnym oprawa świeci tak samo?
Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.
Tekst ilustracji w dostępnej formie

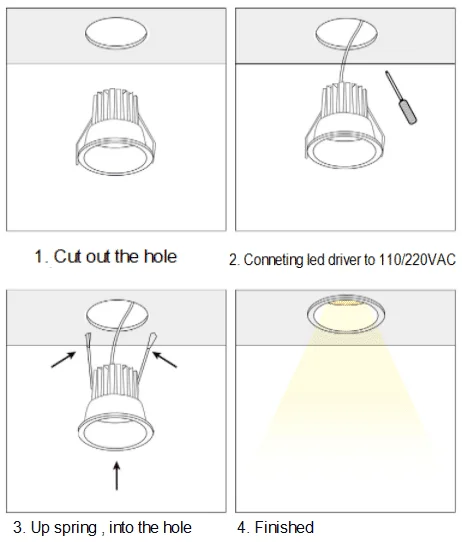

Ilustracja 1 · Montaż
- 1. Przygotuj otwór montażowy.
- 2. Przy odłączonym zasilaniu podłącz zasilacz do zgodnego obwodu 110/220 V AC, według tabliczki modelu.
- 3. Unieś sprężyny mocujące i wsuń oprawę do otworu.
- 4. Sprawdź stabilność osadzenia przed zakończeniem montażu.
