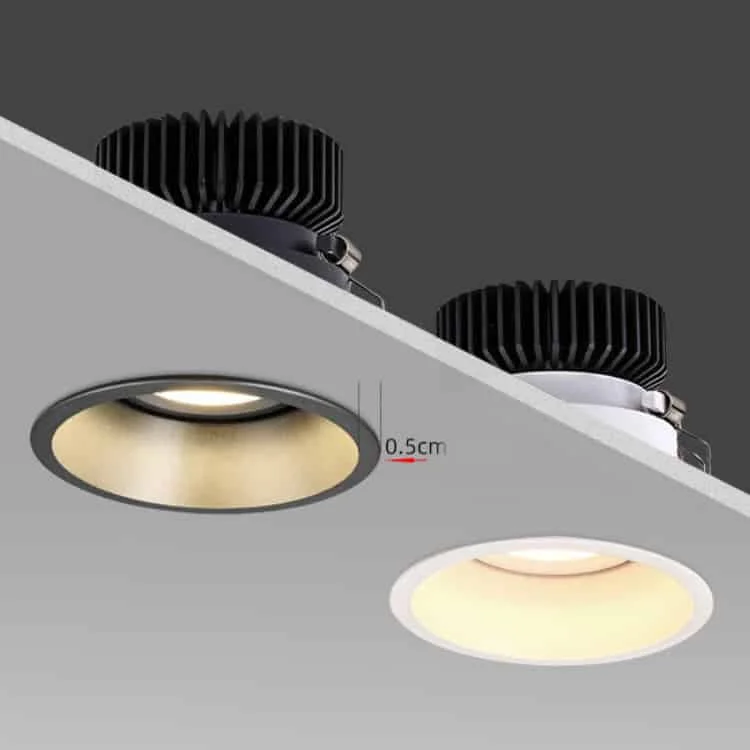

Kierunkowe downlighty do różnych otworów montażowych

Kod modelu	Moc	Wymiary	Otwór montażowy	Strumień świetlny	Karta techniczna
HOYUWO-DL-7WG-4 (55mm)	7W±5%	Φ65*H70mm	Φ55mm	630-700lm	Poproś o kartę
HOYUWO-DL-7WG-4	7W±5%	Φ85*H75mm	Φ70-75mm	630-750lm	Poproś o kartę
HOYUWO-DL-10WG-4	10W±5%	Φ85*H75mm	Φ70-75mm	900-1100lm	Poproś o kartę
HOYUWO-DL-15WG-4	15W±5%	Φ105*H103mm	Φ90-95mm	1350-1600lm	Poproś o kartę
HOYUWO-DL-20WG-4	20W±5%	Φ105*H103mm	Φ90-95mm	1900-2200lm	Poproś o kartę
HOYUWO-DL-30WG-4	30W±5%	Φ130*H125mm	Φ115-120mm	2700-3200lm	Poproś o kartę

• Opcjonalne ściemnianie: Triac / 1–10 V / DALI
• Opcjonalne zasilanie niskonapięciowe: sprawdź w dokumentacji zamawianej wersji, czy wymaga AC czy DC, oraz potwierdź dokładne napięcie znamionowe. Zasilacz i pozostałe elementy muszą odpowiadać tej konfiguracji.
• Opcjonalna bateria awaryjna: deklarowane 30% mocy i autonomia 1, 2 lub 3 godziny; potwierdź konfigurację

Co ustalić przed zamówieniem

Aby ograniczyć widoczne różnice między punktami, poprosimy o tolerancję SDCM wybranego modelu. Nominalna temperatura barwowa nie opisuje rozrzutu barwy między poszczególnymi egzemplarzami.

Po wykończeniu sufitu zasilacz nadal musi być dostępny do wyjęcia i odłączenia. Oprócz wysokości obudowy sprawdzimy więc przestrzeń potrzebną na serwis i przewody.

Wybierz sposób montażu przewidziany dla konkretnej wersji oprawy. Przy doborze optyki rozróżnij światło ogólne i akcent na wskazane przedmioty lub powierzchnie.

Na podstawie rysunku modelu ustalimy miejsce mocowania i dostęp do zasilania. Montaż będzie zgodny z instrukcją oprawy i ograniczeniami konstrukcji sufitu.

P: Jak sprawdzić średnicę istniejącego otworu?

O: 1. Zmierzymy odległość od jednej krawędzi do przeciwległej przez środek koła. Wynik porównamy z dozwolonym zakresem otworu dla konkretnego downlightu.

2. Nowy otwór wykonamy dopiero według rysunku i instrukcji zakupionego modelu. Oba dokumenty uzyskamy przed ingerencją w sufit.

P: Jaki otwór przygotować dla wybranego modelu?

O: W materiałach rodziny pojawiają się wymiary 50, 70, 90, 100 i 120 mm, lecz należy zastosować wartość z rysunku konkretnego modelu. Średnic nie można dowolnie zamieniać między wersjami.

Wymiary reflektora	Otwór w mm	Otwór w calach
2 cale	57-64	2.25-2.5
2,5 cala	70-76	2.75-3
3 cale	89-95	3.5-3.75
4 cale	114-121	4.5-4.75
6 cali	178-184	7-7.25
8 cali	229-235	9-9.25

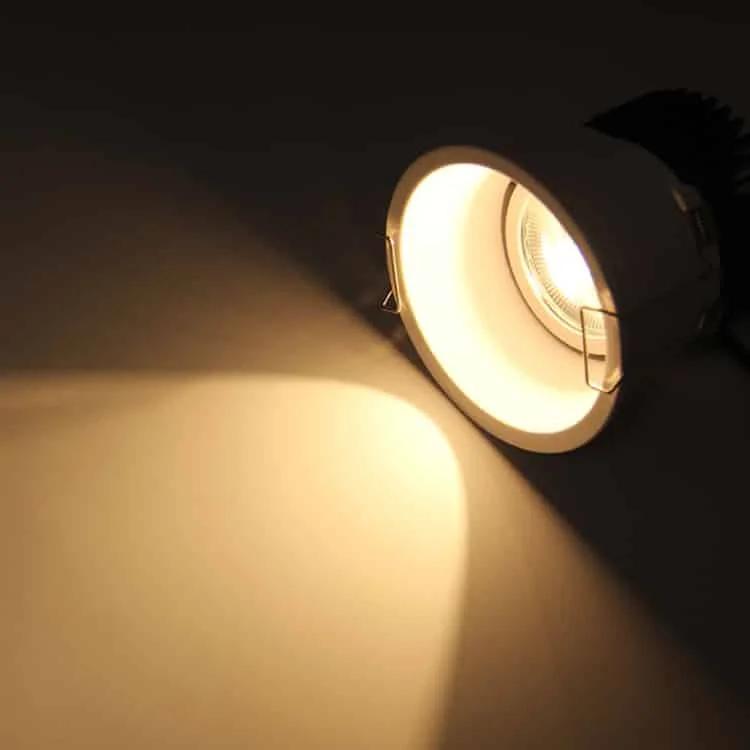

Co sprawdzić przy ustawianiu kierunku reflektora?

Sprawdzimy zakres obrotu i dopuszczalny luz mechaniczny modelu. Następnie ustawimy wiązkę tak, by źródło nie znajdowało się bezpośrednio w polu widzenia osób przechodzących.

Które wymiary potwierdzić przed zamówieniem?

Rysunek HOYUWO-DL-7WG-4 (55 mm) podaje korpus Φ65 × H70 mm. Przed montażem sprawdzimy zarówno obudowę, jak i wymagany otwór dostarczanej wersji; tych wymiarów nie przeniesiemy na całą rodzinę.

Jak dobrać optykę tego downlightu?

Dobierzemy optykę do odległości montażu i oświetlanej powierzchni. Wąska wiązka bardziej skupia światło, lecz ostateczny efekt sprawdzimy w obliczeniach oświetleniowych.

Czy w trybie awaryjnym oprawa świeci tak samo?

Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.

Jaki system ściemniania zamówić?

Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
