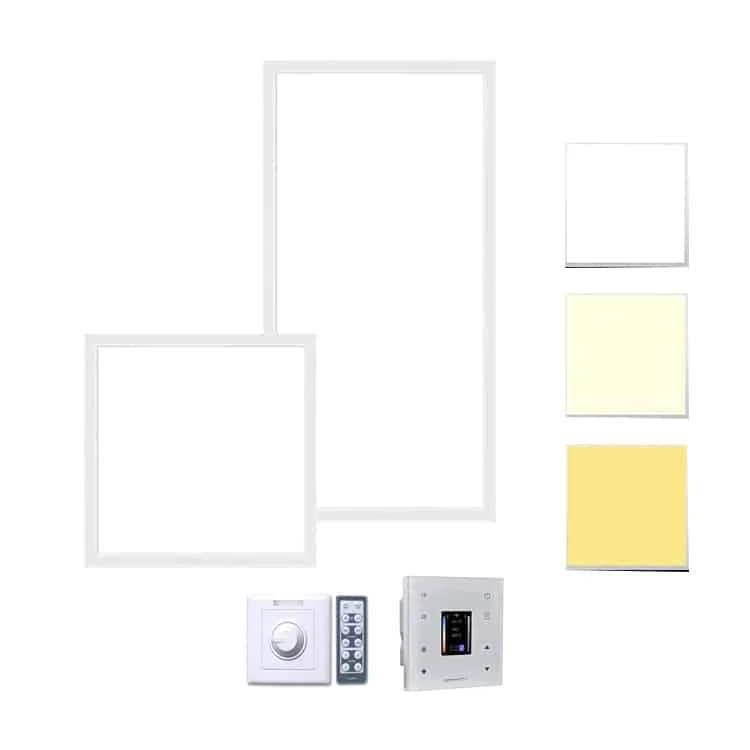

Panele LED z zasilaczem ściemnianym i opcją 3CCT

Przy sterowaniu oświetleniem biura, placówki medycznej lub hotelu potwierdź urządzenie sterujące, protokół i zasilacz dostarczane do paneli LED backlit. Do wyboru są TRIAC, 0–10 V albo DALI. W konfiguracjach 0–10 V i DALI opisano stałą biel lub wybór 3CCT: 3000, 4000 i 6000 K.

  • Moce: 18/24/36/40/72 W
  • Grubość: 32 mm
  • Sterowanie: ściemnianie Triac; opcje 0–10 V lub DALI
  • Deklarowany brak migotania: tak
  • Montaż: standardowo wpuszczany; opcjonalnie klipsy, rama natynkowa lub zwieszanie
  • Deklarowana trwałość: >50 000 h
  • Temperatura pracy: od −25 do +60°C
  • Gwarancja: 3/5 lat
  • Deklarowana zgodność: CE i RoHS
  • Minimalne zamówienie: 50 sztuk na model
  • Zasilacz LED: opcje Philips/LiFud
  • Współczynnik mocy: >0,9
  • Temperatura barwowa: 3000 / 4000–4500 / 6000–6500 K
Poproś o wycenę

Kod modeluMocWymiaryStrumień świetlnySposób ściemnianiaKarta techniczna
HOYUWO-PL3030-18WD (ze ściemnianiem)18W±5%295*295*32mm1800-2200lmŚciemnianie Triac / 0–10 V / DALI OpcjePoproś o kartę
HOYUWO-PL6030-24WD (ze ściemnianiem)24W±5%595*295*32mm2400-2900lmOpcje ściemniania Triac/0–10 V/DALIPoproś o kartę
HOYUWO-PL6060-36WD (ze ściemnianiem)36W±5%595*595*32mm3600-4400lmOpcje ściemniania Triac/0–10 V/DALIPoproś o kartę
HOYUWO-PL6060-40WD (ze ściemnianiem)40W±5%595*595*32mm4000-4800lmOpcje ściemniania Triac/0–10 V/DALIPoproś o kartę
HOYUWO-PL12030-40WD (ze ściemnianiem)40W±5%1195*295*32mm4000-4800lmOpcje ściemniania Triac/0–10 V/DALIPoproś o kartę
HOYUWO-PL12060-50WD (ze ściemnianiem)50W±5%1195*295*32mm5000-6000lmOpcje ściemniania Triac/0–10 V/DALIPoproś o kartę
HOYUWO-PL12060-72WD (ze ściemnianiem)72W±5%1195*295*32mm7200-8200lmOpcje ściemniania Triac/0–10 V/DALIPoproś o kartę

  • Rama do montażu natynkowego lub stalowe linki do paneli zwieszanych.
  • Zestaw awaryjny: 30% mocy i podtrzymanie 1, 2 lub 3 godziny, zależnie od wersji.

Co ustalić przed zamówieniem

Ocenimy olśnienie przy rzeczywistych wysokościach, położeniu opraw i stanowisk pracy. Poprosimy o obliczenia projektu, ponieważ wartość katalogowa nie opisuje całej instalacji.

Do oceny podanej trwałości poprosimy o temperaturę testu i kryterium utrzymania strumienia.

Do sal lekcyjnych, biur i sklepów dobierzemy panel do modułu sufitu. Rozsył i olśnienie na stanowiskach pozwolą ocenić światło ogólne.

  • Standardową wersję wpuszczaną układa się w odpowiedniej konstrukcji sufitu.
  • Dostępne jest zwieszanie, lecz stalowe linki trzeba zamówić oddzielnie.
  • Montaż natynkowy wymaga dodatkowej ramy i jej akcesoriów.
  • Dostępny jest montaż na klipsach sprężynowych. Zaznacz tę potrzebę w zapytaniu ofertowym.

Sprawdzimy zgodność konstrukcji sufitu z oparciem, zawieszeniem lub ramą natynkową modelu. Zostawimy miejsce na zasilacz i jego późniejszy serwis.

Jaki system ściemniania zamówić?

Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.

Które wymiary potwierdzić przed zamówieniem?

Porównamy podłoże z rysunkiem HOYUWO-PL3030-18WD ze ściemnianiem, który podaje 295 × 295 × 32 mm. Potwierdzimy wymiary wybranej wersji, nie całej rodziny. Uwaga: wiersze PL12060 podają 1195 × 295 × 32 mm mimo oznaczenia formatu 1200 × 600; przed montażem wymagany jest rysunek potwierdzonej wersji.

Jak potwierdzić zgodność z sufitem podwieszanym?

Porównamy zewnętrzne wymiary panelu z rusztem i powierzchnią podparcia. Określimy ramę oraz akcesoria, które mają wejść do dostawy dla wybranego montażu.

Czy w trybie awaryjnym oprawa świeci tak samo?

Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.
