Panele LED edge-lit o grubości 9 mm

Dopasowanie do sufitu podwieszanego sprawdź według wymiarów oparcia w milimetrach. Nazwa w stopach nie gwarantuje zgodności. W rodzinie o grubości 9 mm dostępne są do porównania formaty 1 × 1, 1 × 2, 2 × 2, 1 × 4 i 4 × 2. Boczne podświetlenie wykorzystuje płytę PMMA zaprojektowaną tak, aby ograniczyć żółknięcie płyty światłowodowej.

  • Model do zamówienia: HOYUWO-PL
  • Moce: 24/36/40/50/60/72 W
  • Montaż: standardowo wpuszczany; opcjonalnie natynkowy i zwieszany
  • Typ: podświetlenie krawędziowe
  • Grubość: 9 mm
  • Sterowanie: włącz/wyłącz; opcjonalny panel ze ściemnianiem
  • Deklarowany brak migotania: tak
  • Deklarowana trwałość: >50000 h
  • Temperatura pracy: −25 do +55°C
  • Gwarancja: 3/5 lat
  • Deklarowana zgodność: CE i RoHS
  • Minimalne zamówienie: 30 szt. na model

Przygotujemy zapytanie określające liczbę opraw i dokładną konfigurację potrzebną w projekcie.

Proszę o ofertę do mojego projektu.

Model do zamówieniaMocWymiaryStrumień świetlnyTemperatura barwowaStopień ochrony IPNapięcie wejścioweKarta techniczna

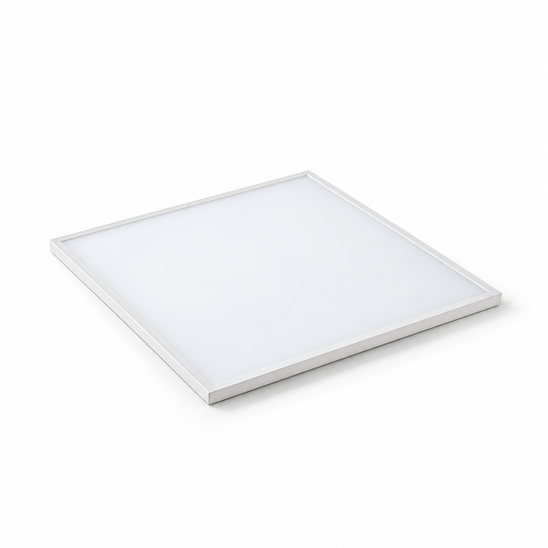

HOYUWO-PL3030-18W18W±5%L295*W295*H9mm1800-2200lm3000K/4000K/6500KIP22/IP44220-240VAC 50/60HzPoproś o kartę
HOYUWO-PL6060-40W36W-40W±5%L595 × W595 × H9 mm, standardowo
L603*W603*H9mm na rynek USA/Kanady		4000-4800lm3000K/4000K/6500KIP22/IP44220-240VAC 50/60HzPoproś o kartę

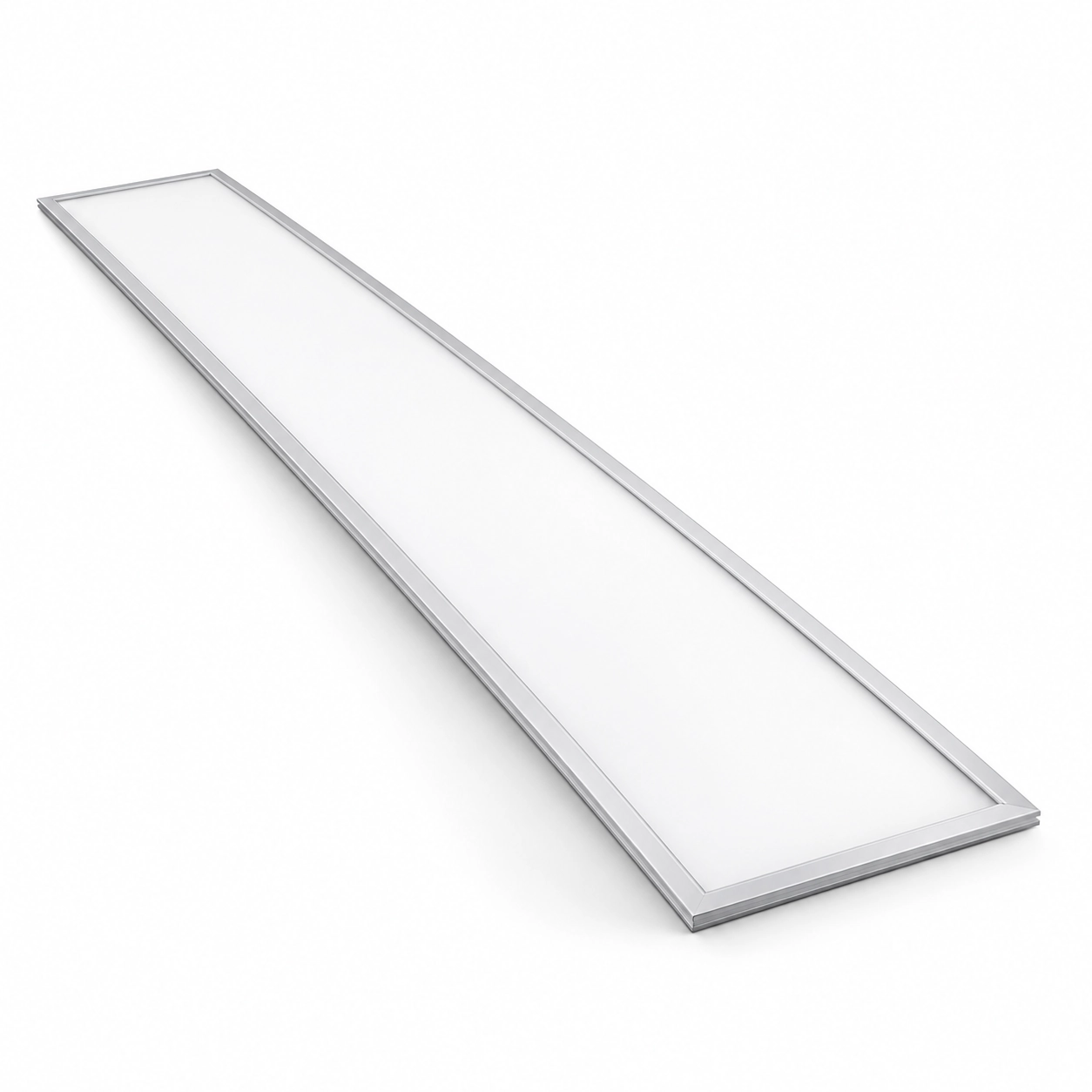

HOYUWO-PL12030-40W36W-40W±5%L1195 × W295 × H9 mm, standardowo
L1213 × W301 × H9 mm, format specjalny — sprawdź moduł sufitu		4000-4800lm3000K/4000K/6500KIP22/IP44220-240VAC 50/60HzPoproś o kartę

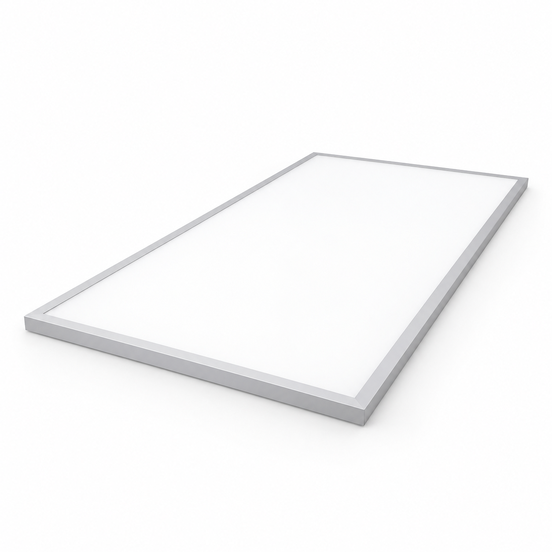

HOYUWO-PL12060-50W50W-72W±5%L1195 × W595 × H9 mm, standardowo
L1213*W603*H9mm na rynek USA/Kanady		6000-7800lm3000K/4000K/6500KIP22/IP44220-240VAC 50/60HzPoproś o kartę

Materiały i wykończenie

  • Kształt: kwadratowy/prostokątny
  • Materiały: rama aluminiowa, PMMA z ochroną UV i płyta rozpraszająca
  • Zasilacz: zewnętrzny w zestawie, LIFUD/DONE/BOKE/PHILIPS/OSRAM
  • Źródło: w źródle zapis „Phillips”, 100–130 lm/W — potwierdź producenta diod

zasilacz LED

  • Marka zasilacza LED: opcje ZY/Eaglerise/LiFud/Osram
  • Wejście: 110/220–240 V AC, 50/60 Hz
  • Współczynnik mocy: >0,9
  • Całkowite zniekształcenia harmoniczne: <15%
  • Sprawność: >87%
  • Współczynnik mocy: >0,9
  • Stopień ochrony: IP20
  • Źródło wymienia oznakowania CB, ENEC, CE, SAA, UL i TUL. Przed zamówieniem potwierdź model oraz dokumenty każdej deklaracji. Nie oznacza to nowej, zweryfikowanej certyfikacji HOYUWO LED. Skrót TUL jest niejednoznaczny i wymaga wyjaśnienia przez dostawcę.
  • Gwarancja: 3/5 lat

Dane optyczne

  • Źródło: diody SMD4014
  • Wyjściowa skuteczność świetlna: 100–140 lm/W
  • CRI: standardowo >80; opcjonalnie >90
  • SDCM：<5
  • LM80
  • Deklarowana trwałość: >50 000 h
  • Ściemnianie PWM/0-10V/DALI
  • Zestaw awaryjny: 9–12 W, podtrzymanie 1, 2 lub 3 h

Co ustalić przed zamówieniem

Ocenimy olśnienie przy rzeczywistych wysokościach, położeniu opraw i stanowisk pracy. Poprosimy o obliczenia projektu, ponieważ wartość katalogowa nie opisuje całej instalacji.

Do oceny podanej trwałości poprosimy o temperaturę testu i kryterium utrzymania strumienia.

Odpowiedni zestaw pozwala na montaż wpuszczany, zwieszany lub natynkowy. Sprawdź akcesoria wymagane dla wybranej metody.

Jeśli montaż tego wymaga, oddzielnie dodamy do zamówienia stalowe linki albo ramę natynkową. Opisana dostawa standardowa ich nie obejmuje.

Sprawdzimy zgodność konstrukcji sufitu z oparciem, zawieszeniem lub ramą natynkową modelu. Zostawimy miejsce na zasilacz i jego późniejszy serwis.

Do kuchni, biura, klasy, sklepu, supermarketu lub placówki medycznej porównaj wymagane oddawanie barw. CRI 90 albo 80 wybierz z uwzględnieniem dostępnych modeli oraz budżetu, bez sprowadzania decyzji wyłącznie do ceny.

Do sal lekcyjnych, biur i sklepów dobierzemy panel do modułu sufitu. Rozsył i olśnienie na stanowiskach pozwolą ocenić światło ogólne.

Jak uzyskać cenę panelu LED 2 × 2 o mocy 36 W?

Aby porównać oferty w Polsce, ustalimy walutę wyceny, koszty przewozu, podatki i zestaw montażowy. Podamy liczbę sztuk, model panelu, zasilacz, strumień oraz akcesoria. Dzięki temu różne konfiguracje nie będą błędnie traktowane jako identyczna dostawa.

Jak dobrać moc panelu LED 2 × 2?

Punktem odniesienia może być standardowe 40 W podane dla 2 × 2. Rozważ opcje 36, 45 lub 48 W, potwierdzając ich dostępność w konkretnym modelu.

Czy mała wysokość obudowy gwarantuje zmieszczenie oprawy?

W bilansie miejsca uwzględnimy zasilacz, złącza i tolerancje montażowe. Sama obudowa nie wyznacza całej wymaganej przestrzeni.

Które wymiary potwierdzić przed zamówieniem?

Porównamy podłoże z rysunkiem HOYUWO-PL3030-18W, który podaje L295 × W295 × H9 mm. Zweryfikujemy dostarczaną wersję, nie uogólniając wymiarów na rodzinę.

Jak potwierdzić zgodność z sufitem podwieszanym?

Porównamy zewnętrzne wymiary panelu z rusztem i powierzchnią podparcia. Określimy ramę oraz akcesoria, które mają wejść do dostawy dla wybranego montażu.

Czy w trybie awaryjnym oprawa świeci tak samo?

Jeśli przewidziano tryb awaryjny, ustalimy jego parametry osobno: akumulator, czas podtrzymania i dostępny strumień lub moc. Moc znamionowa oprawy nie opisuje automatycznie działania awaryjnego.

Jaki system ściemniania zamówić?

Dobierzemy zasilacz i protokół do systemu sterowania instalacją. W zamówieniu wskażemy kompatybilne zestawienie dla tej konkretnej wersji.
